TCMF8-WF/EW
*Le non-respect des règles énumérées ci-dessus peut réduire la durée de vie et dégage le fabricant de toute
responsabilité.

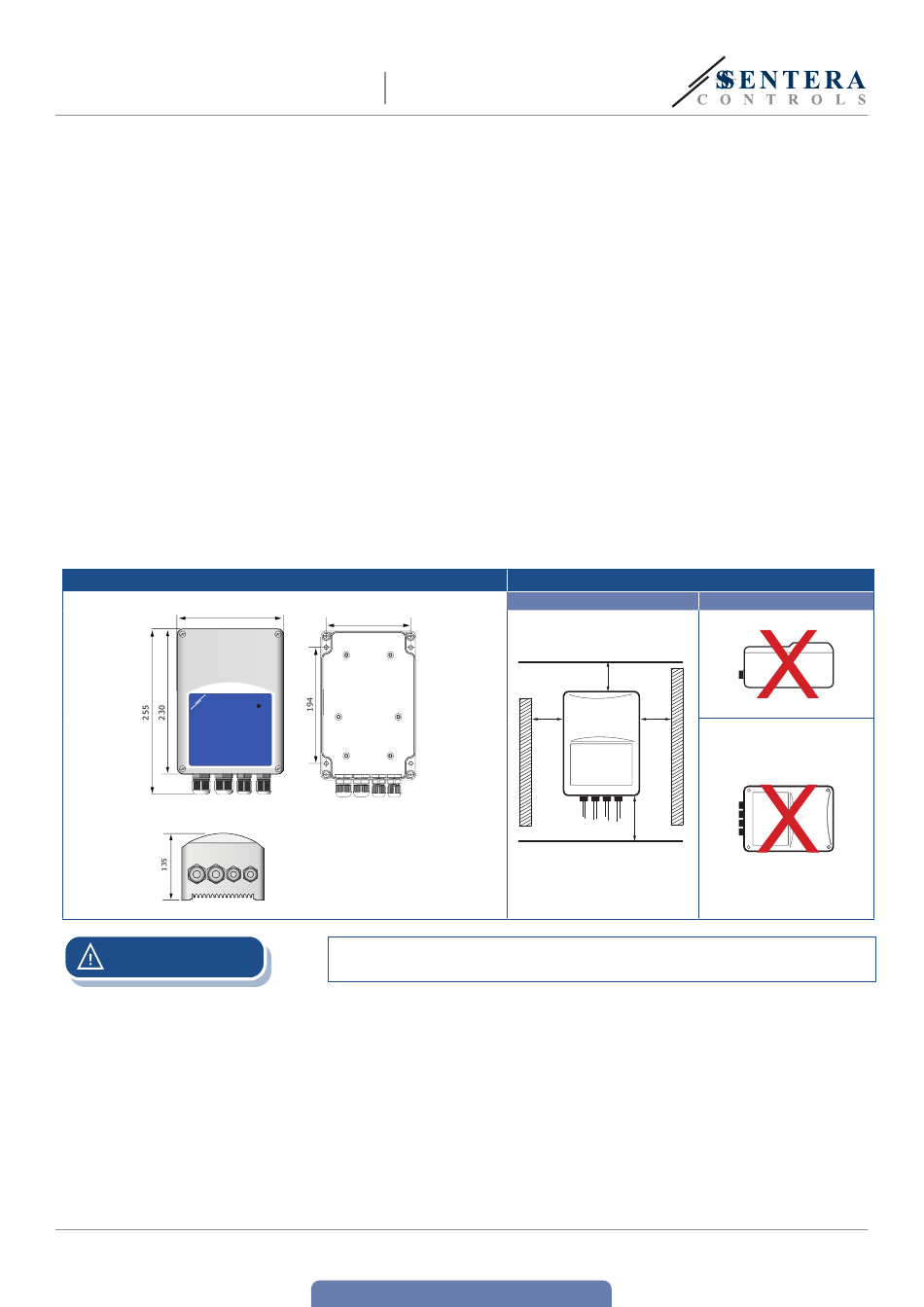

Fig. 1 Dimensions de montage
170
170
170
ATTENTION
MIW-TCMF8-WF-EW-FR-000 - 21 / 10 / 2024
RÉGULATEUR UNIVERSEL DE VITESSE
DE VENTILATEUR.
4.
Merci de suivre les instructions ci-dessous pour réduire la température de
fonctionnement:
►
Respectez les distances à la fois entre le mur / plafond et l'appareil et entre
deux appareils comme indiqué à Fig. 2. Pour garantir une ventilation suffisante
du régulateur, un espace libre doit être maintenu de tous les côtés.
►
Lors de l'installation de l'appareil, tenez compte que plus vous l'installez haut,
plus l'appareil sera chaud. Par exemple, dans un local technique, la hauteur
d'installation correcte peut être déterminante.
5.
Insérez les câbles à travers les presse-étoupes et faites le câblage selon le schéma
de câblage (voir « Câblage et connexions ») tout en respectant les informations
de la section « Câblage et connexions ».
►
Connectez les ventilateurs AC (bornes U2, U1 et PE);
►
Connectez la tension d'alimentation (bornes L, N et PE);
Connectez les capteurs via la prise RJ45 ou via le bornier Modbus.
►
Le cas échéant, connectez le(s) signal(s) d'entrée analogique(s)
►
6.
Remettez le couvercle et fixez-le avec les vis. Serrez les presse-étoupes.
7.
Allumez le bloc d'alimentation.
8.
Connectez votre installation à SenteraWeb et téléchargez le micrologiciel
spécifique à l'application requise.
9.
Mettez sous tension l'alimentation principale après avoir vérifié et effectué
toutes les connexions.
155
155
155
Ce variateur nécessite un micrologiciel spécifique à l'application. Ce micrologiciel
peut être téléchargé via www.senteraweb.eu
www.sentera.eu
retour à la table des matières
Fig. 2 Montage
Correct
50
50
50
100
Incorrect
8 - 11
