4. Si le détecteur n'est pas le dernier de la ligne de connexion, préparez un
deuxième câble à l'avance. Les extrémités des fils du premier et du second
câble, qui seront insérées dans les bornes du détecteur, doivent être étamées et
soudées ensemble, ou serties avec des embouts spéciaux.
5. Faites passer le câble de la centrale dans le boîtier du détecteur par le trou prévu
à cet effet.

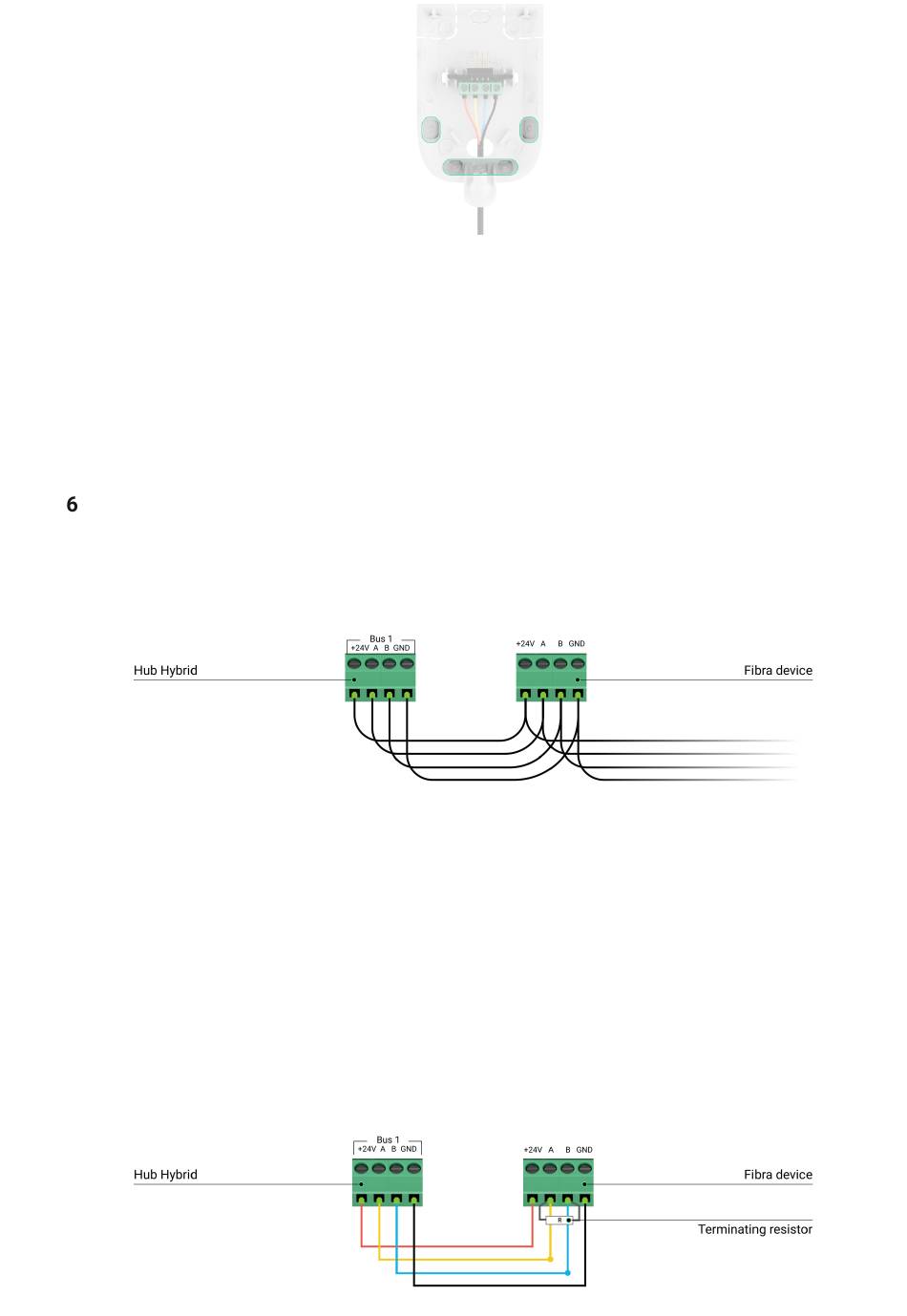

. Connectez les fils aux bornes de MotionCam conformément à la figure ci-
dessous. Respectez la polarité et l'ordre de connexion des fils. Fixez solidement
le câble aux bornes. Fixez le câble avec les attaches.
+24V – borne d'alimentation 24 V⎓.
А, B – bornes de signal.
GND – terre.
7. Si le détecteur est le dernier sur la ligne, en cas de connexion Linéaire, installer
un cavalier de résistance de terminaison sur les deux contacts. Connectez-le
aux bornes du signal de MotionCam. La résistance de terminaison (120 Ohm)
est incluse dans le kit complet de la centrale.
