INSTRUCCIONES DE ENSAMBLAJE

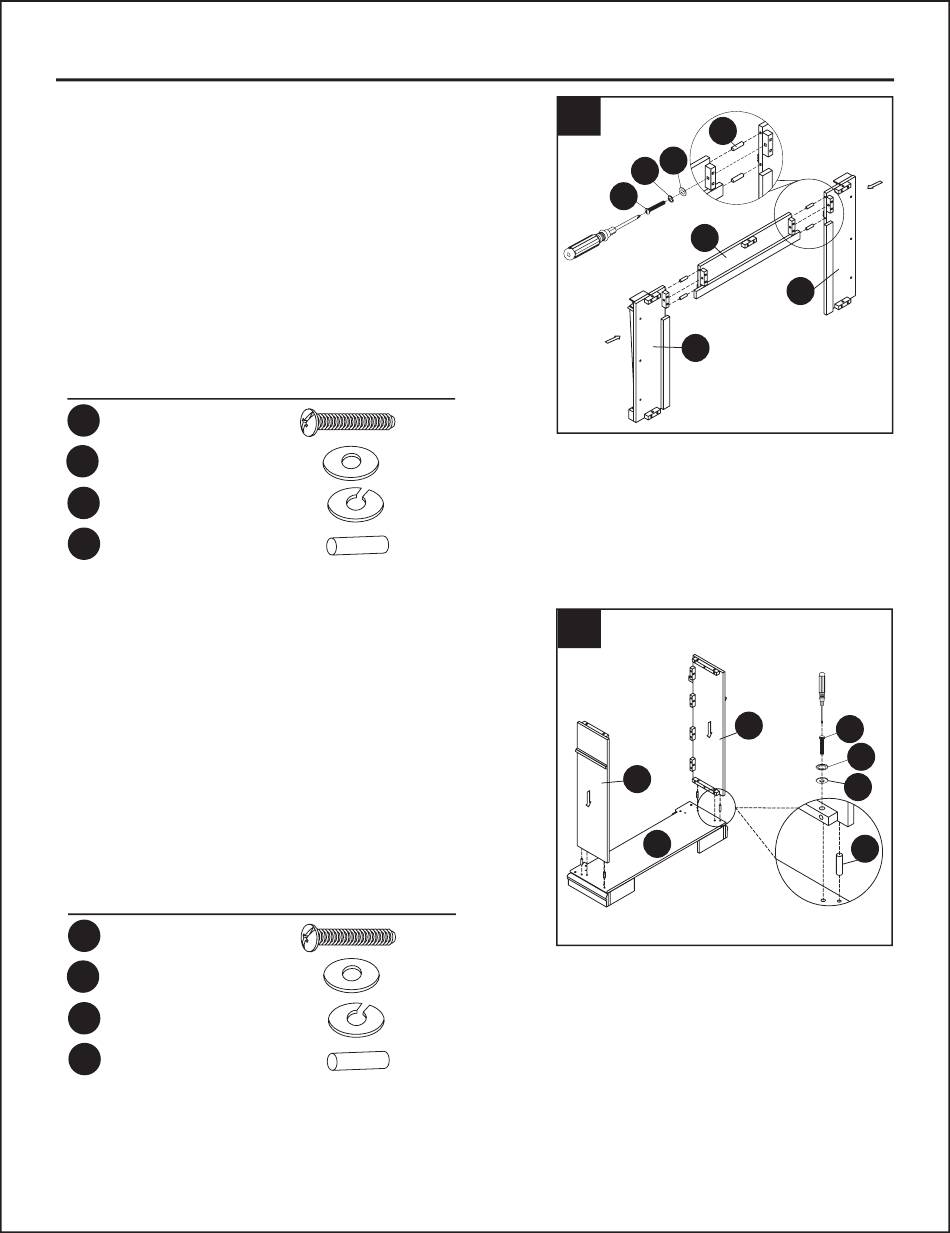

1. Inserte 2 espigas (DD) en los orificios
pretaladrados en cada extremo del panel con
reborde frontal (D). Coloque el panel con
reborde frontal (D) en los orificios pretaladrados
en el borde del pilar derecho (G) y del pilar
izquierdo (F), como se muestra. Inserte un
perno (AA) a través de la arandela de seguridad
(CC), la arandela (BB) y en el orificio pretaladrado
en el bloque en el pilar derecho (G) y apriete
firmemente. Repita el procedimiento para el
pilar izquierdo (F).
Aditamentos utilizados
AA
Perno
BB
Arandela
CC
Arandela de seguridad
DD
Espiga
2. Ponga la base de forma vertical en una
superficie plana y coloque 4 espigas (DD)
en los orificios pretaladrados en la base (B).
Coloque el panel lateral izquierdo (E) en las
espigas y dentro de los orificios pretaladrados,
como se muestra. Inserte 2 pernos (AA) a
través de las arandelas de seguridad (CC),
las arandelas (BB) y en los orificios
pretaladrados en la base del panel lateral
izquierdo (E) y apriete firmemente. Repita
con el panel lateral derecho (H).
Aditamentos utilizados
AA
Perno
BB
Arandela
CC
Arandela de seguridad
DD
Espiga
PDF compression, OCR, web optimization using a watermarked evaluation copy of CVISION PDFCompressor
All manuals and user guides at all-guides.com
x 2
x 2
x 2
x 4
x 4
x 4
x 4
x 4
17
1
DD
BB
CC
AA
D
G
2
E
H
B
F
AA
CC
BB
DD
