Guide de programmation du variateur VLT
HVAC

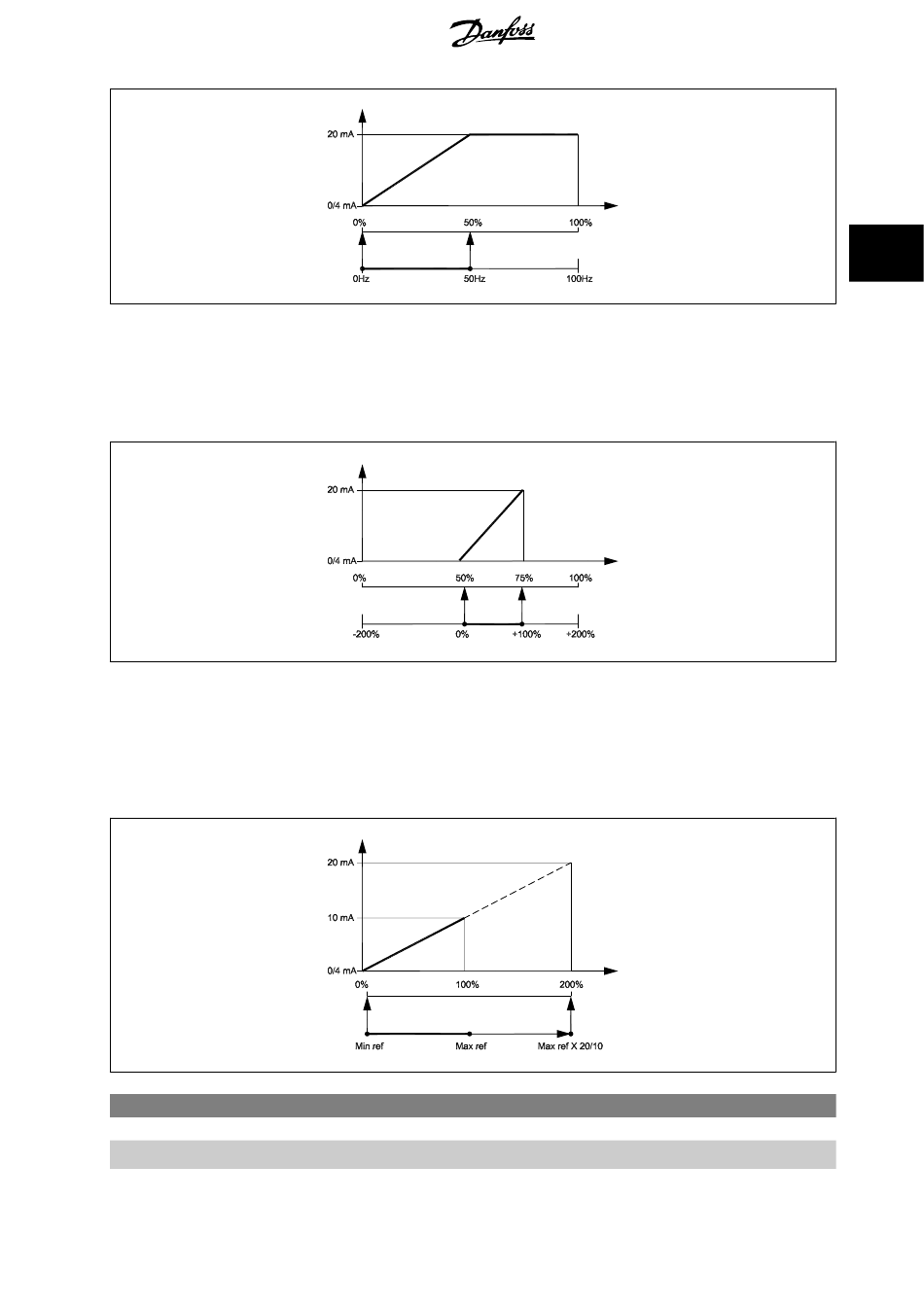

EXEMPLE 2 :
Variable = RETOUR, plage = -200 % à + 200 %
Plage requise pour la sortie = 0-100 %
Signal de sortie de 0 ou 4 mA requis à 0 % (50 % de la plage) - défini au Par.6-51
Signal de sortie de 20 mA requis à 100 % (75 % de la plage) - défini au Par.6-52
EXEMPLE 3 :
Valeur de variable = RÉFÉRENCE, plage = Réf. min. - Réf. max.
Plage requise pour la sortie = Réf. min. (0 %) - Réf. max. (100 %), 0-10 mA
Signal de sortie de 0 ou 4 mA requis à la réf. min. - défini au Par.6-51
Signal de sortie de 10 mA requis à la réf. max. (100 % de la plage) - défini au Par.6-52
(20 mA/ 10 mA x 100 %= 200 %).
6-53 Ct r l bus sor t ie bor n. 42
Range:
0.00 %*
[ 0.00 - 100.00 %]
®
Echelle min s.born.42
Echelle max s.born.42
Echelle min s.born.42
Fonct ion:
Maintient le niveau de la sortie 42 si contrôlée par le bus.
®
MG.11.C6.04 - VLT
est une marque déposée Danfoss
3 Description du paramètre
à 50 %
à 75 %
à 0 %
Echelle max s.born.42
à 200 %
3
105
