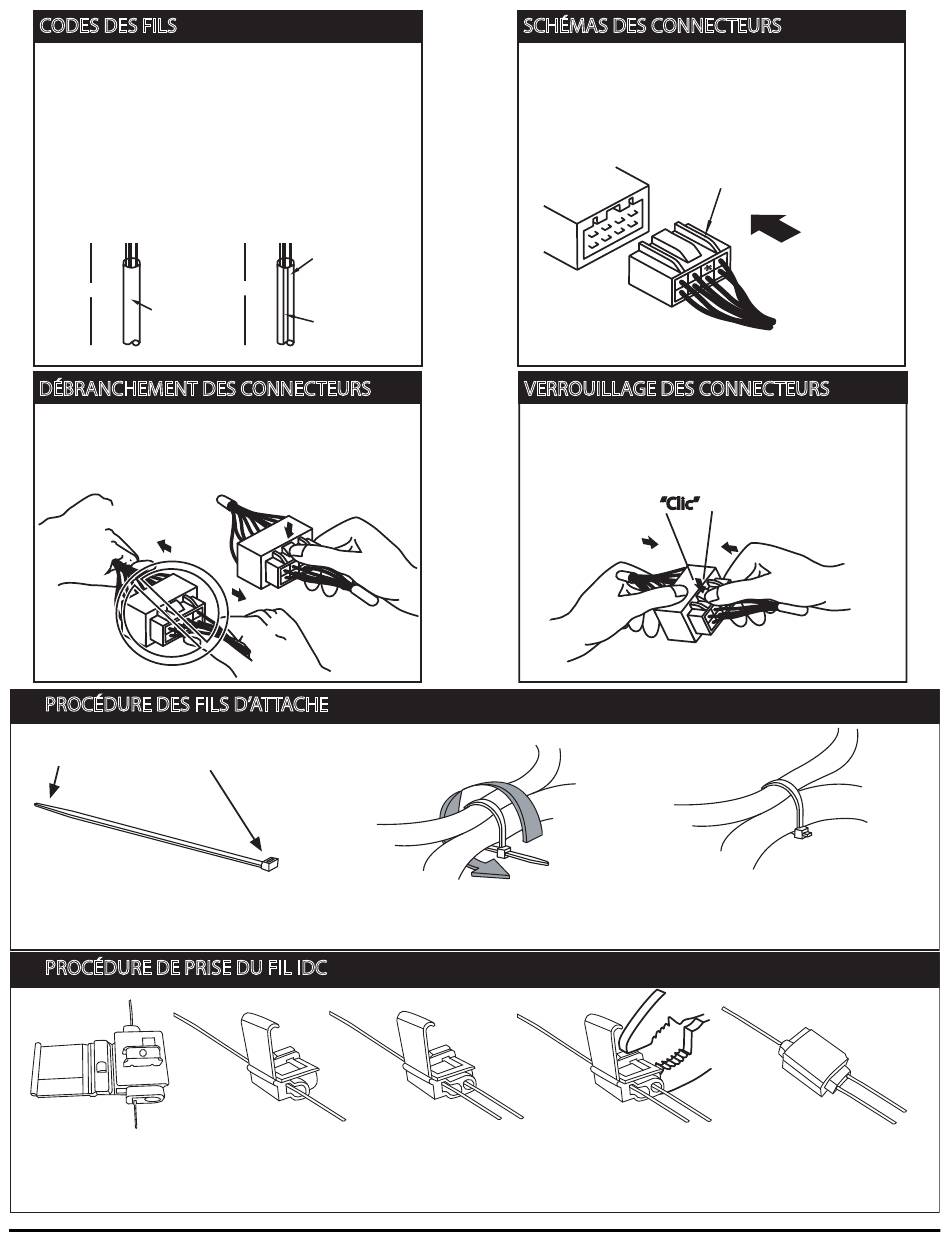

CODES DES FILS
Des fils à deux couleurs sont indiqués par un
symbole à deux lettres. La première indique la
couleur de base du fil ; la deuxième indique la
couleur de la bande.
Par exemple :
W/R = fil blanc à bande rouge
BR/Y = fil brun à bande jaune,
symbole (exemple) :
Fil à couleur solide
B
Noir
DÉBRANCHEMENT DES CONNECTEURS
Lorsque vous débranchez les fils, prenez les
connecteurs , pas les fils.
Exemple:
INCORRECT
PROCÉDURE DES FILS D'ATTACHE
Extrémité conique Tête du fil d'attache
Enroulez le fil d'attache
autour du harnais que vous
voulez attacher ensemble.
PROCÉDURE DE PRISE DU FIL IDC
Placez l'IDC sur le
fil du véhicule.
Page : 2 de 10
Fil à bande
Blanc (couleur
de base)
W/R
Rouge
(couleur de
la bande)
CORRECT
Introduisez l'extrémité
conique du fil d'attache
dans la tête du fil.
Introduisez le fil du
Fermez le côté
harnais du rétroviseur
de l'IDC.
EC dans l'IDC.
SCHÉMAS DES CONNECTEURS
Les schémas des connecteurs montrent des
connecteurs sur le côté du harnais. La borne
indique la vue à partir du côté du harnais.
Exemple:
Connecteur sur le côté du harnais
Les bornes non utilisées sont identifiées par "*."
VERROUILLAGE DES CONNECTEURS
Lorsque vous verrouillez les connecteurs,
écoutez un clic indicatif d'un bon verrouillage.
Exemple:
Tirez l'extrémité conique par
la tête du fil d'attache jusqu'à
ce que le fil soit bien serré.
Sertissez la languette métallique de
l'IDC par-dessus les deux fils jusqu'à
ce qu'elle se trouve à fleur avec le
sommet de l'IDC.
Vue du côté
du harnais
"Clic"
Après le serrage, coupez
l'extrémité du fil d'attache.
Fermez le
sommet de
l'IDC.
19/12/2011
