8
AERIUM C:68X/C:68 TT

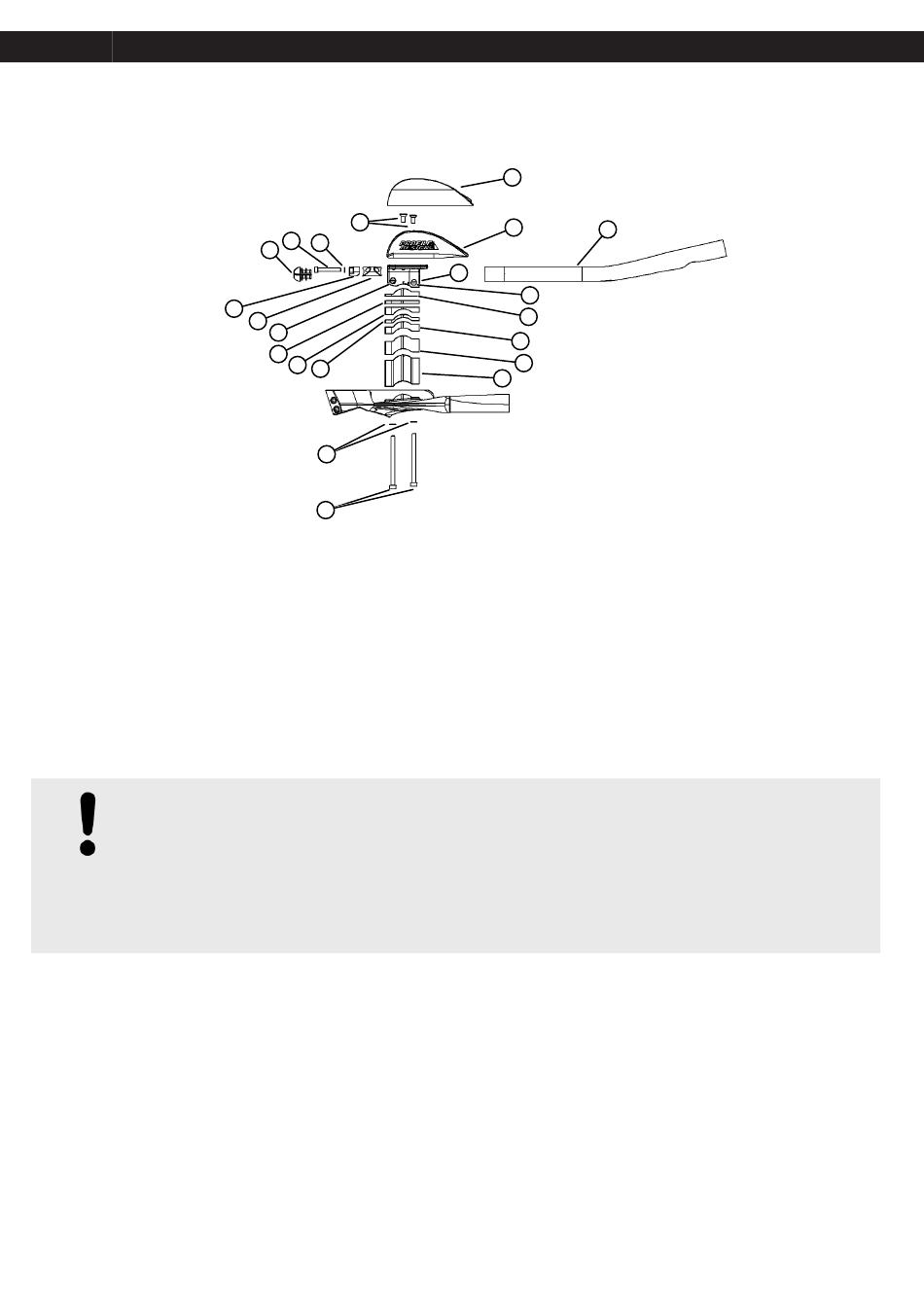

2.3 Embout guidon Aero
1
Rembourrage pour les bras
2
Vis de fixation accoudoir
3
Accoudoir
4
Bouchons d'extrémité extensions
5
Vis de serrage
6
Rondelle de serrage extensions
7
Cale de serrage partie 1
8
Cale de serrage partie 2
9
Support de fixation
10
Extensions
11
Écrou cylindrique arrière
REMARQUE
Utilisez le pont de sécurité de 5 mm !
À partir de 40 mm de hauteur d'entretoise, il faut obligatoirement monter la pos. 14 (pont de
sécurité de 5 mm).
Tout dommage résultant du non-respect de cette consigne n'est pas considéré comme un défaut
de notre part.
2
5
6
4
7
8
11
14
15 16
20
21
1
3
10
9
12
13
17
18
19
12
Écrou cylindrique avant
13
Entretoise pont de sécurité haut
14
Pont de sécurité 5 mm (dès 40 mm de hauteur
d'entretoise)
15
Entretoise pont de sécurité bas
16
Entretoise 5 mm
17
Entretoise 10 mm
18
Entretoise 20 mm
19
Entretoise 40 mm
20
Rondelle de serrage support
21
Vis de fixation support
