Préparer les composants
#
2 Plaque de fond
3 Socle
4 Plaque de recouvrement

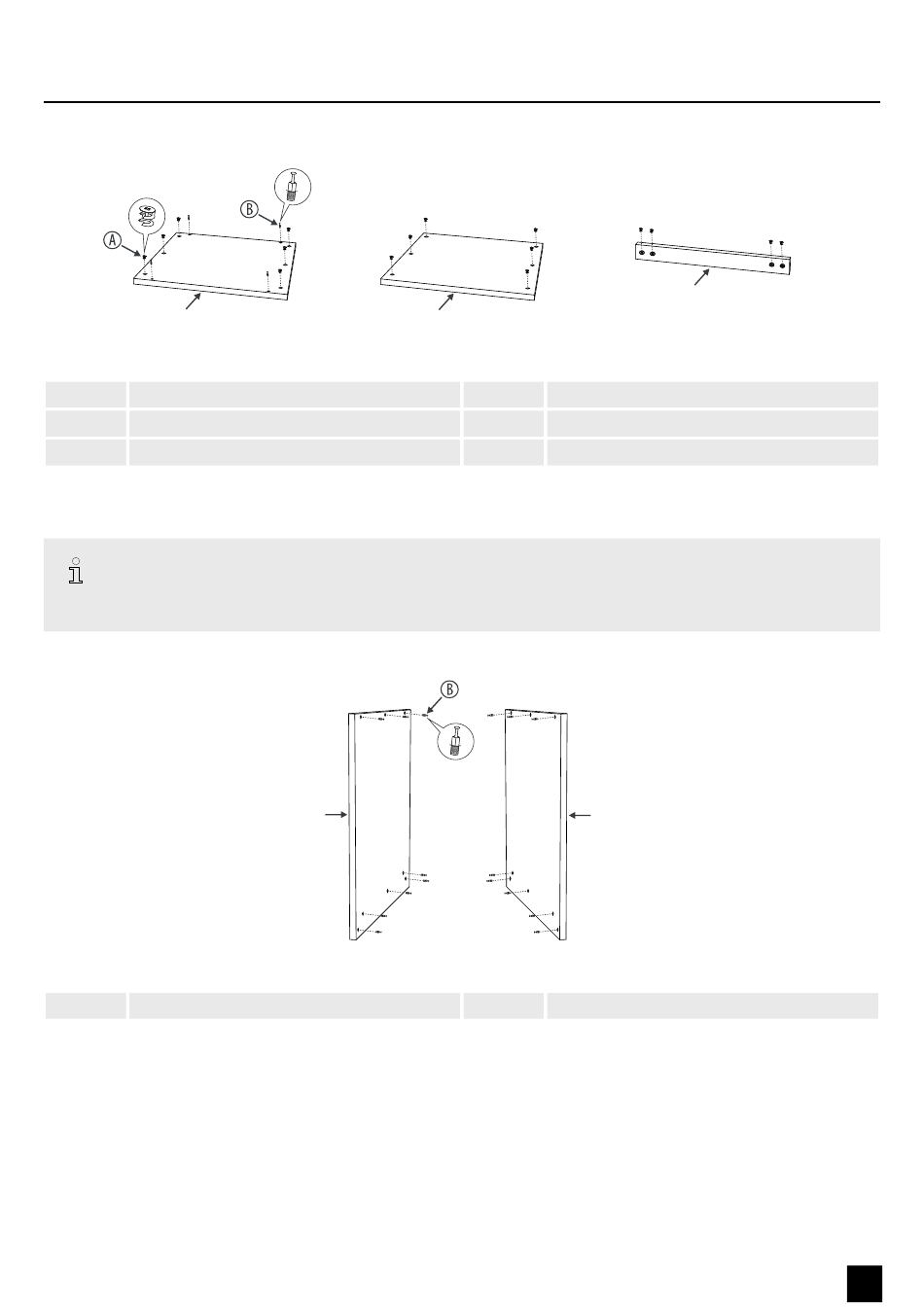

Insérez les boîtiers pour boulons et le boulons d'assemblage dans les trous borgnes dans la plaque de base (4 × boulons d'assem‐
blage, 6 × boîtiers pour boulons), la plaque de recouvrement (6 × boîtiers pour boulons) et les socles (2 × boîtiers pour boulons
chacun).
Les boulons d'assemblage reposent librement dans les trous après leur insertion et ne s'écartent que lorsque les boîtiers pour bou‐
lons du composant correspondant sont serrés.
1 Panneaux latéraux
Enfoncez huit boulons d'assemblage à chaque fois dans les trous borgnes prévus dans les deux panneaux latéraux.
%
A
B
ö
B
$
Boîtier pour boulons
Boulon d'assemblage
ö
Boulon d'assemblage
