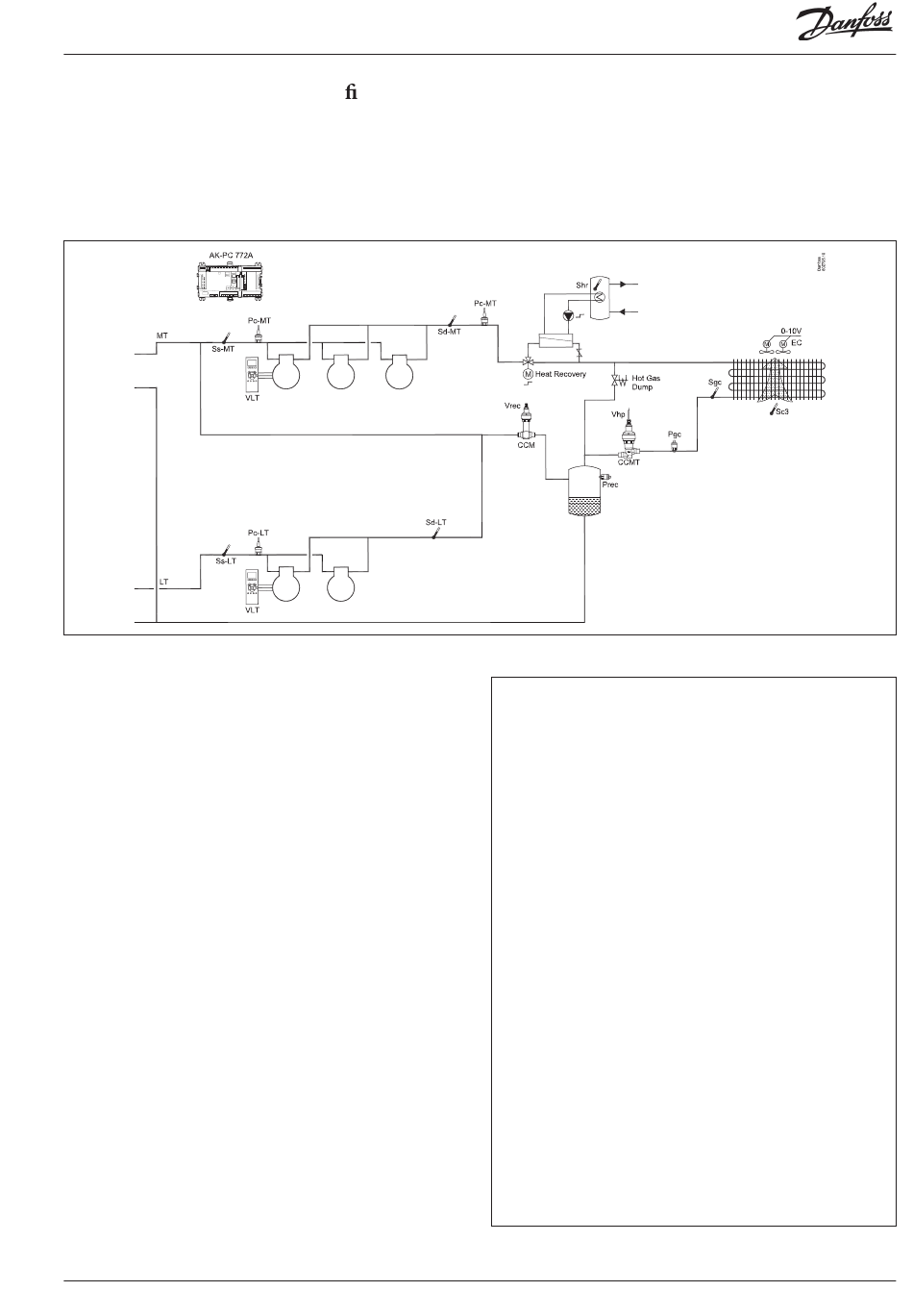

Exemple d'installation frigori que

Nous avons choisi de décrire la conﬁguration par un exemple

consistant en une centrale de compresseurs MT et BT et une régu-

lation haute pression.

L'exemple est le même que celui qui est présenté sous le chapitre

"Design" à savoir que le régulateur est un AK-PC 772A + modules

d'extension.

Exemple:

Groupe de compresseurs:

MT circuits

• 3 compresseurs avec "cyclic". Une vitesse contrôlée

• Contrôle de sécurité de chaque compresseur

• Contrôle commun de la haute pression

• Réglage P0 -10°C, P0 optimization

BT circuits

• 2 compresseurs avec "cyclic". Une vitesse contrôlée

• Contrôle de sécurité de chaque compresseur

• Contrôle commun de la haute pression

• Réglage P0 -30°C, P0 optimization

Régulations refroidisseur de gaz :

• Ventilateurs, vitesse régulée

• Régulation pression Pgc avec référence de Sc3 et Sgc

• Augmentation de pression pour la récupération de chaleur

Bouteille:

• Contrôle de la pression dans le réservoir CO2

• Régulation de la température du réservoir d'eau chaude sani-

taire, 55°C

Sécurités :

• Contrôle de P0, Pc, Sd et de la surchauﬀe dans la conduite

d'aspiration

• MT-P0 max = -5°C, P0 min = -35°C

• MT-Pc max = 110 Bar

• MT-Sd max = 120°C

• BT-P0 max = -5°C, P0 min = -45°C

• BT-Pc max = 40 Bar

• BT-Sd max = 120°C

• SH min = 5 °C, SH max = 35 °C

AK-PC 772A

Avertissement

Ici, seul l'interrupteur principal interne est utilisé pour lancer la régula-

tion.

S'il est déconnecté pendant le fonctionnement, il interrompt toutes les

régulations, y compris la régulation haute pression.
