6.4 Configuration des modules
PROFINET IO LioN-P au STEP 7
valeur de remplacement

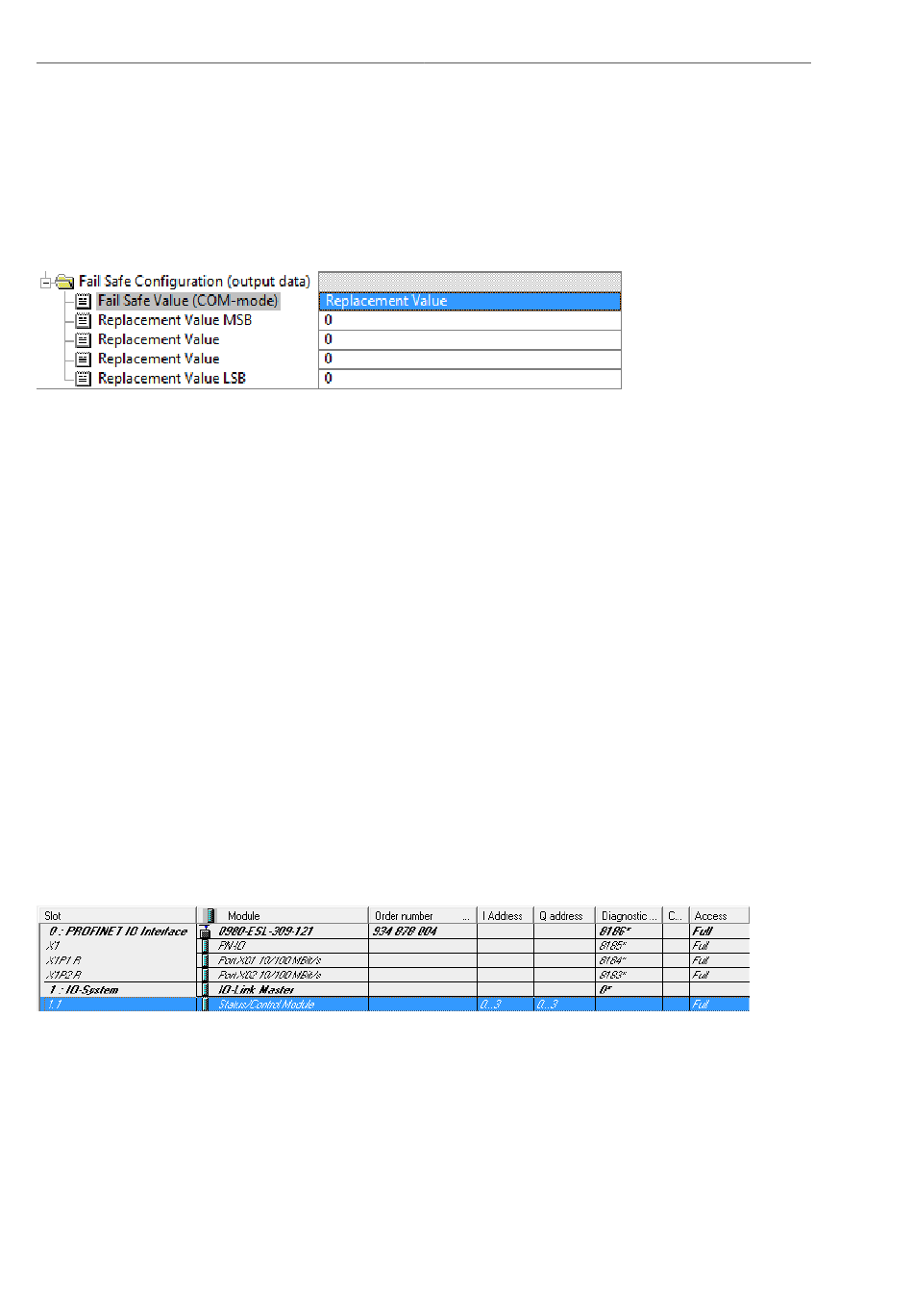

Illustration 13 : valeur de remplacement
MSB = Valeur d'octet la plus élevée
D
LSB = Valeur d'octet la plus basse
D
MSW = Valeur de mot la plus élevée
D
LSW = Valeur de mot la plus basse
D
6.4.5 Paramétrage du module Status/Control
Illustration 14 : Module Status/Control
Le module Status/ Control dans l'emplacement 1/ le sous-emplacement 1
est préconfiguré pour chaque maître LioN-P IO-Link. Il comporte 4 octets
de données d'entrée et 4 octets de données de sortie pour les données
IO numériques ainsi que les bits Status et Control du maître IO-Link. Les
46
L'option IO-Link Master Command permet d'utiliser
les mécanismes IO-Link spécifiques pour les données
de processus de sortie valides/non valides. Le
comportement est ainsi défini par l'appareil lui-même.
Si vous avez défini sous l'option du paramètre „Fail Safe
Value" (valeur Failsafe) l'option „Replacement Value", la
valeur de remplacement entrée dans ce(s) champ(s) de
saisie est utilisée.
La valeur est entrée comme une valeur décimale. En
fonction de la longueur des données configurées, les
valeurs doivent être entrées sous forme de valeur en
octets (0-255) ou de mot décimal (0-65535) dans l'ordre
de la valeur affichée.
