Dongle ETH (ZSM-ETH-USB) un pour chaque onduleur du système
-
Meter DTSU (ZSM-METER-DTSU)
-
ComBox
-
2 résistancés dé términaison 120 Ohms (non inclusés dans l'émballagé du ComBox)

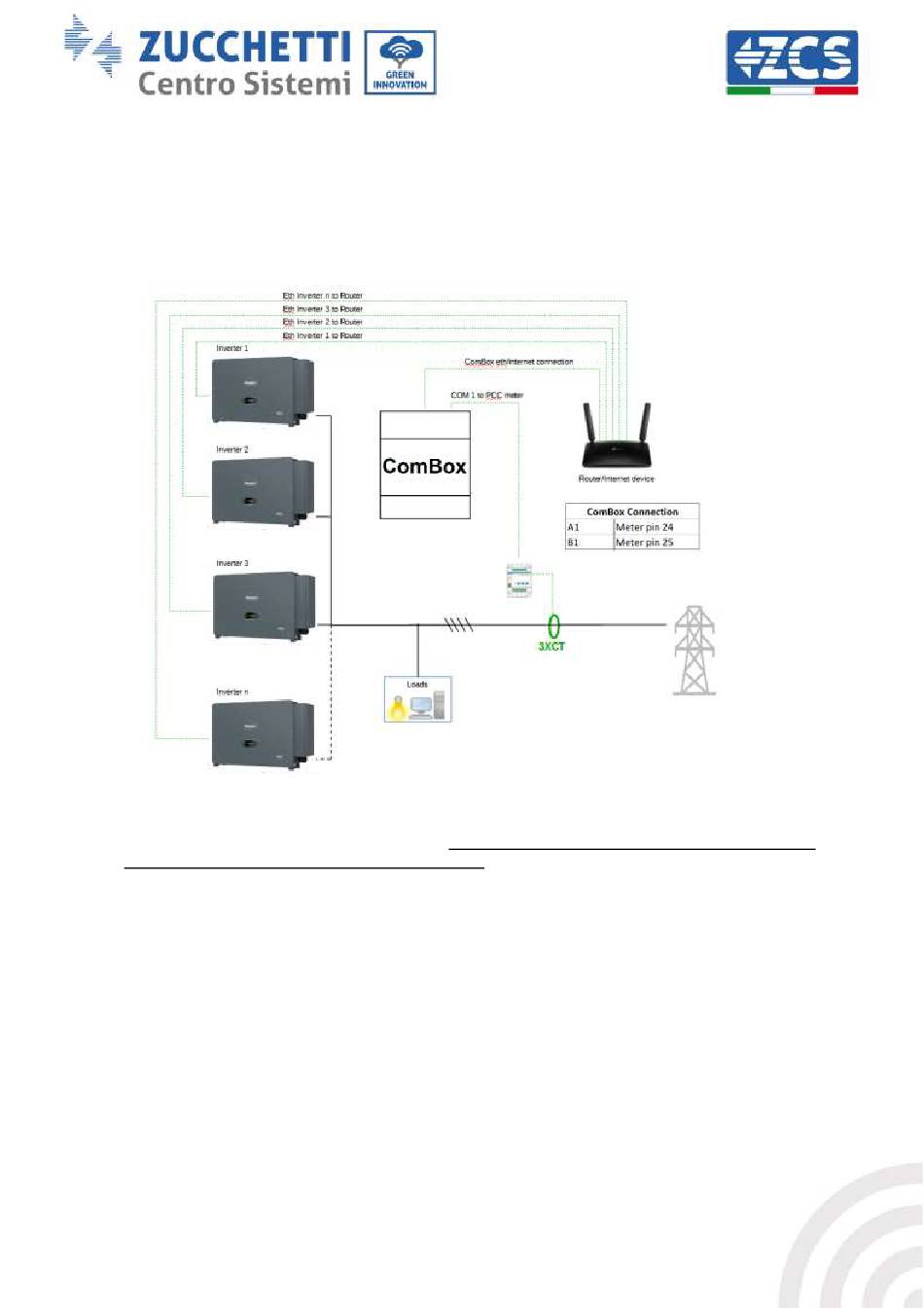

Schéma système :
REMARQUES :
-
Les onduleurs doivent être configurés avec IP statique (contacter l'administrateur du réseau
contenant le système pour les éventuels détails)
-
Vérifiér qué lés ports 80 ét 8899 du routéur sont ouvérts à l'intériéur du réséau LAN (local aréa nétwork).
-
Insérér 2 résistancés dé términaison dé 120 Ω sur lés brochés 24-25 du meter et sur la COM1 du ComBox
si la longueur des câbles dépasse 20 m.
Après avoir éfféctué la configuration matériéllé, procédér à la configuration logiciéllé dé l'apparéil commé suit
(pour tout détail sur la connexion voir par. 2.3/2.4) :
Guide d'installation ZSM-COMBOX
Rév. 1.9 02/10/2023
8 / 40
