MHZ SWING Notice De Montage page 3

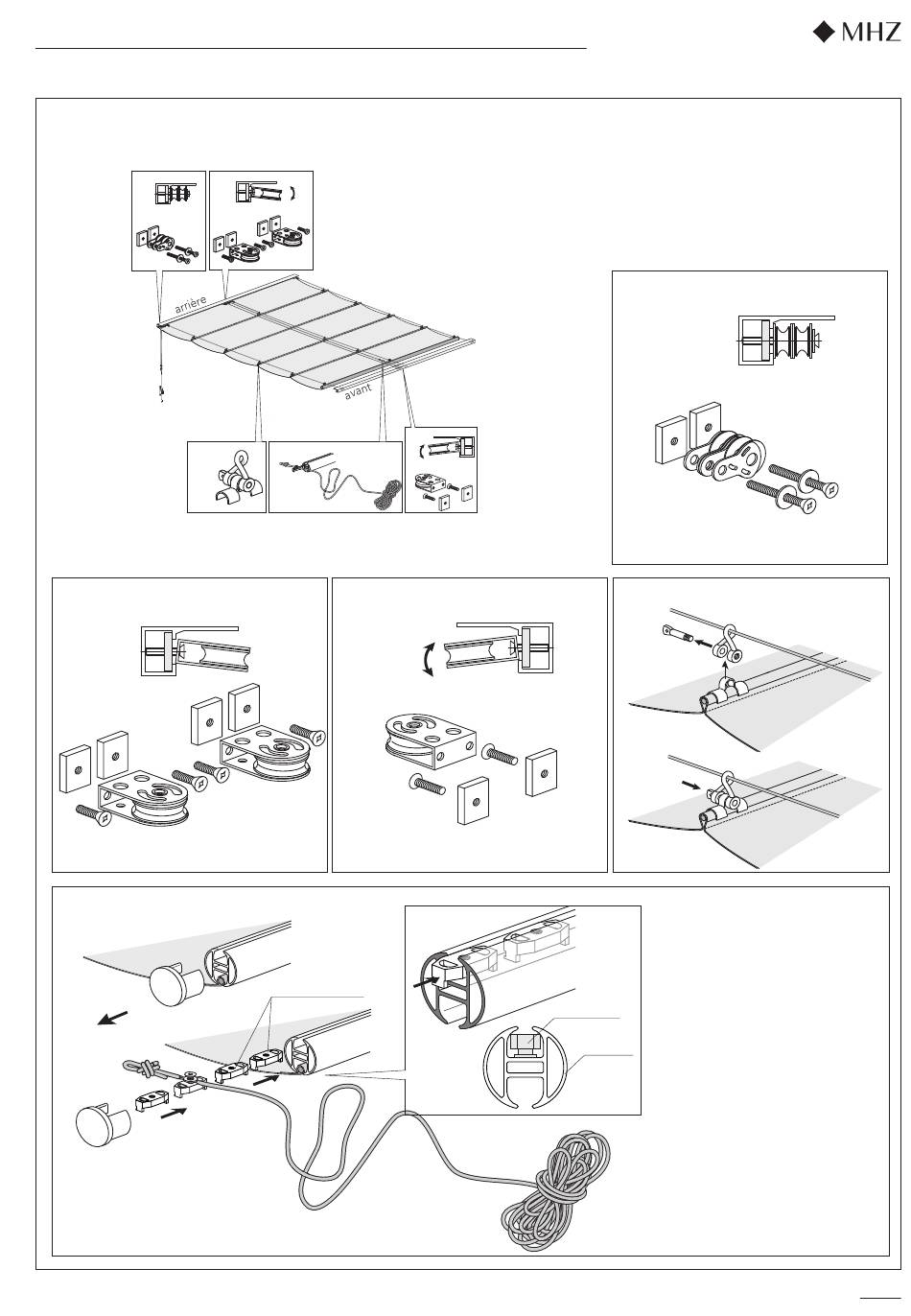

Notice de montage store velum intérieur à vagues SWING
Pose du cordon de tirage
4.
7.
5.
Coulisseau M4
Poulie de renvoi (grande)
Vis à tête fraisée M4x20
8.
Sous réserve de modifications techniques, édition 08.2017
5.
8.
6.
Coulisseau M4
Poulie de renvoi (grande)
Vis à tête fraisée M4x20
chariot
Remarque:
Lors de l'emplacement des câbles de
guidage au centre du store, il
convient de veiller à ce que le cordon
de tirage soit placé aussi près que
possible le long du câble de guidage.
6.
chariot
4.
Coulisseau M4
Poulie de renvoi (petite)
Vis à tête fraisée M4x40
Rondelle U - PVC ø4,3
7.
Attention:
Insérer les chariots pour fixer les
guide-câbles de guidage dans le
barre de charge (voir croquis 9).
Veiller à introduire les chariots
les uns après les autres.
barre de
charge
3
