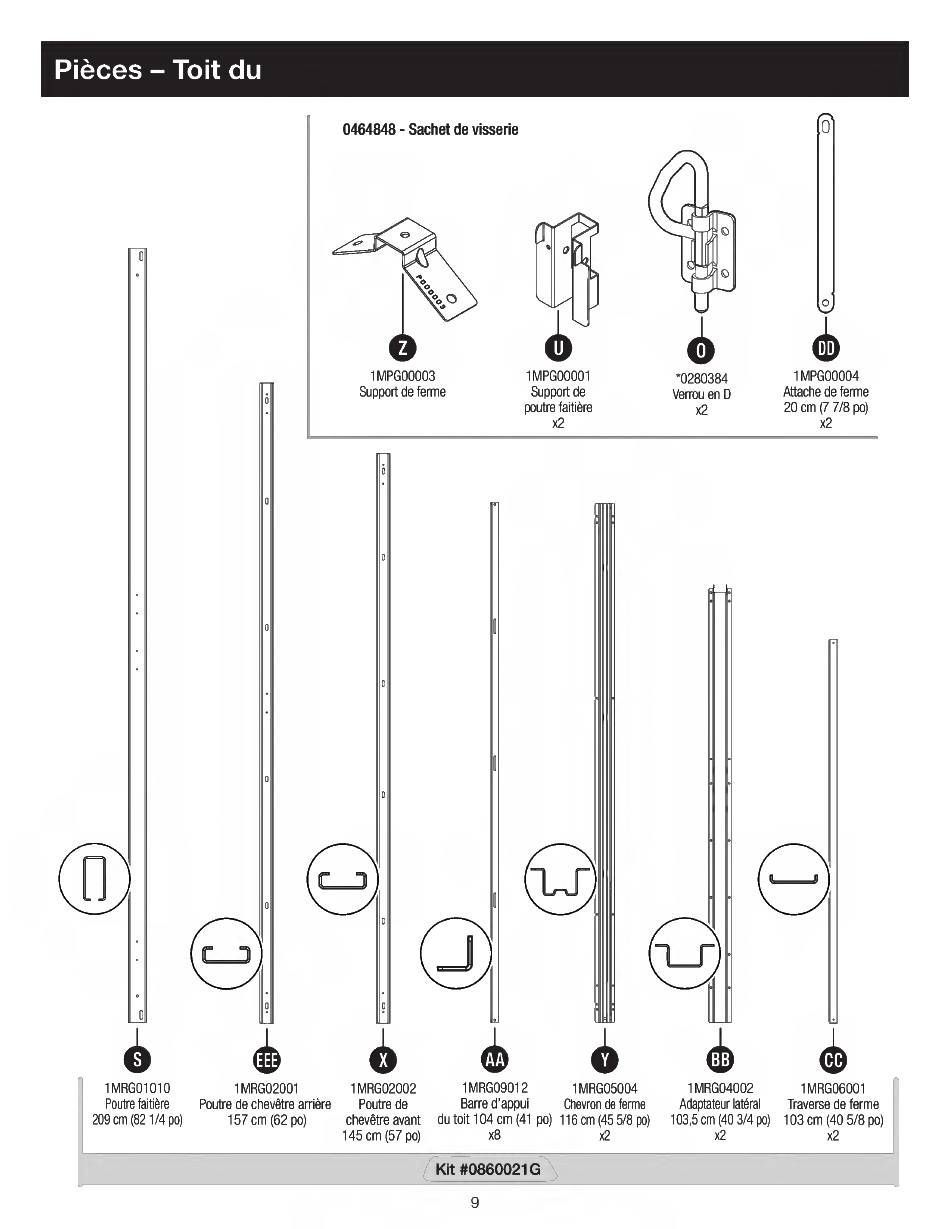

Pièces - Toit du
0464848 - Sachet de visserie
1MRG01010
Poutre faitière
209 cm (82 1/4 po)
r
ñ
o
o
o
o
o
1MPG00003
Support de ferme
1
1M PG00001
Support de
poutre faitière
x2
(
I
R )
*0280384
Verrou en D
x2
a
1MPG00004
Attache de ferme
20 cm (7 7/8 po)
x2
r I
ñ
o
o
D
o
o
1MRG02001 1MRG02002
Poutre de chevêtre arrière Poutre de
157 cm (62 po) chevêtre avant
145 cm (57 po)
Eb
1MRG09012
Barre d'appui
du toit 104 cm (41 po)
x8
4i
1MRG05004
Chevron de ferme
116 cm (45 5/8 po)
x2
BB
1MRG04002
Adaptateur latéral
103,5 cm (40 3/4 po)
x2
1MRG06001
Traverse de ferme
103 cm (40 5/8 po)
x2
Kit #0860021G
9
