3.7 Installation du kit sel avec l'électrolyseur Klereo.
La cellule est fournie avec la centrale de l'électrolyseur dans un emballage séparé. La
centrale ne doit pas être installée à plus de 1,5m de la cellule (cela correspond à la longueur
du câble qui permet de relier à la centrale à la cellule). Le raccordement de la cellule se fait
en Ø 50mm. Veuillez respecter les préconisations suivantes :

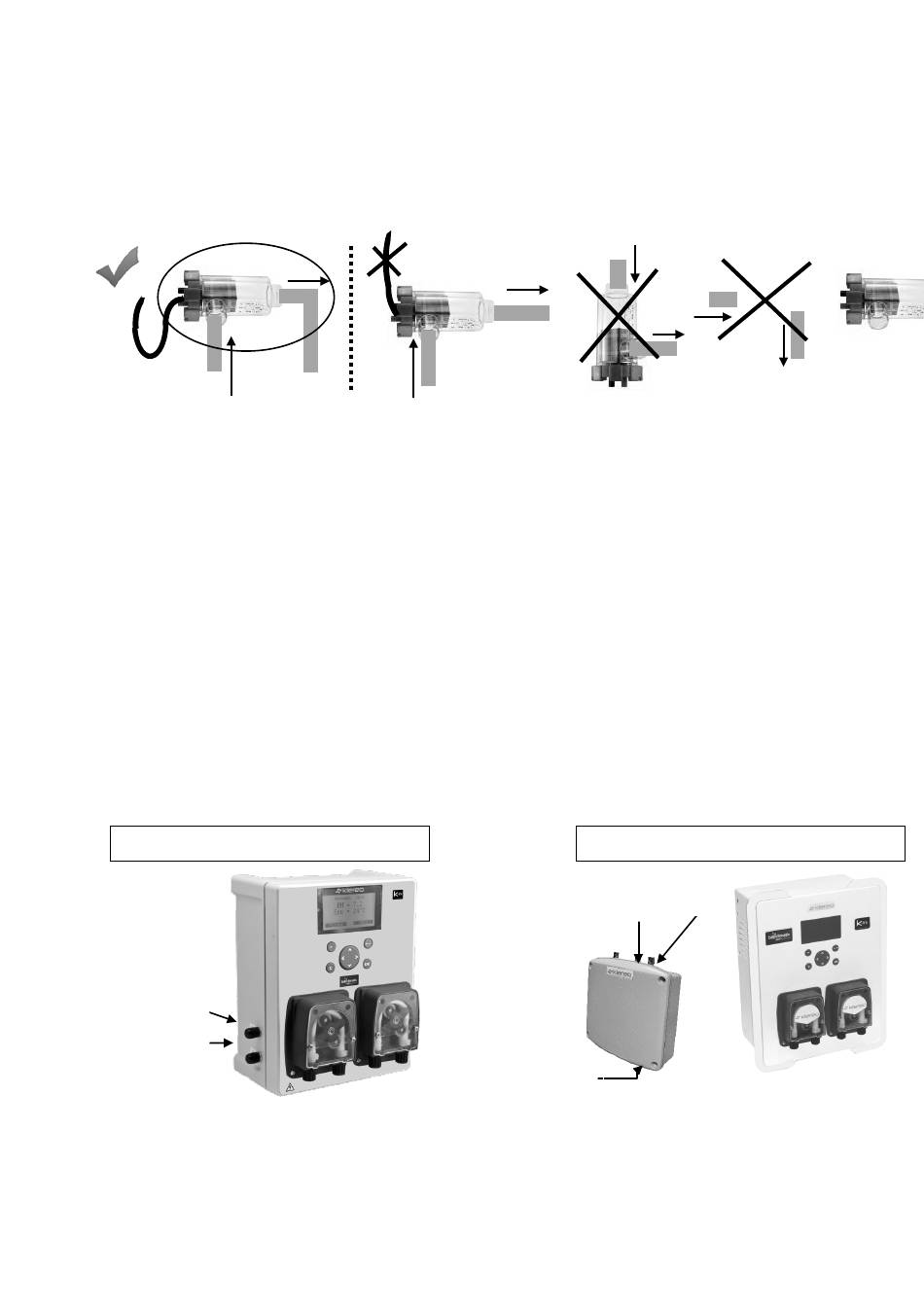

Montage Siphon
• La cellule est positionnée après la filtration et le système de chauffage mais avant le
refoulement.
La cellule de l'électrolyseur doit être positionnée en by-pass pour la maintenance.
•
• La cellule est équipée d'une détection de gaz qui met en sécurité l'électrolyseur en
cas de production de chlore en absence de circulation d'eau. Afin de piéger
correctement ce gaz, il convient de monter la cellule en forme de siphon.
• Afin d'éviter toute infiltration d'eau sur les connectiques de la cellule. Placer la cellule
en position horizontale et le câble d'alimentation en forme de siphon.
4. Installation électrique
4.1 Branchement des capteurs
Les capteurs Redox, pH et température d'eau doivent être branchés aux emplacements
prévus sur le coffret du Klereo Kalypso, tel qu'indiqué ci-dessous :
Selon le modèle reçu vous aurez à brancher la sonde de cette façon :
• Soit directement sur la centrale : Cas N°1 Kalypso Chlore ou Brome
• Soit sur le boitier multicapteur : Cas N°2 Kalypso Hybride
Cas N°1
Sonde Redox
Sonde pH
Figure 21.
Branchement des capteurs sur la centrale Kalypso
11
Manuel d'installation Klereo Kalypso V1.1
Sonde
Sonde
Redox
Température
d'eau
Cas N°2
Ph
