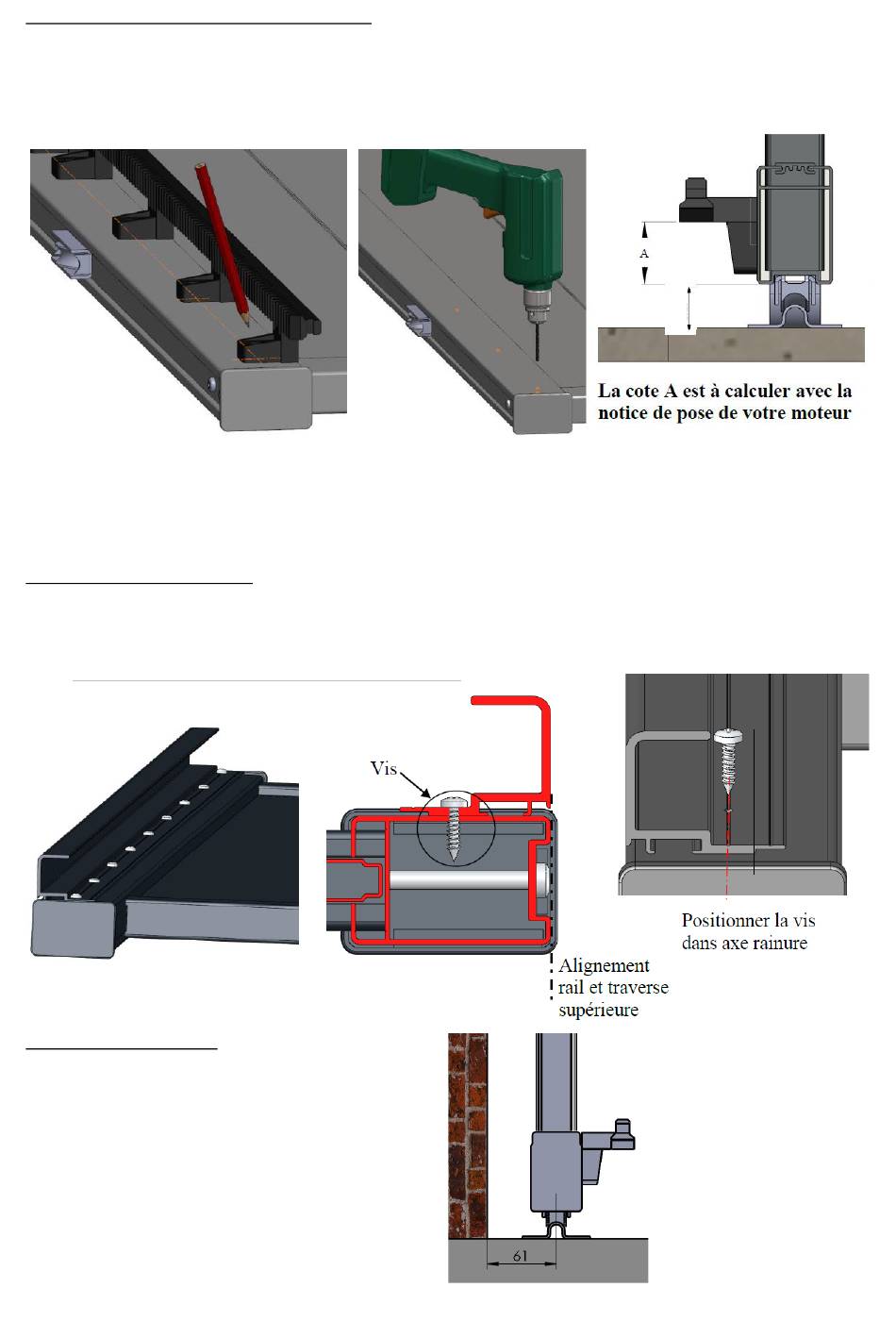

Mise en place de la crémaillère pour motorisation :
•
Positionner la crémaillère sur la traverse basse du portail en respectant la cote (A)entre le bas des dents de la
crémaillère et le bas de la traverse
•
Tracer les positions des fixations de la crémaillère sur la traverse
•
Retirer la crémaillère et percer des avant-trous à Ø4mm
•
Fixer la crémaillère sur les traverses avec les vis à tôle Ø4.8x19 et les rondelles fournies.
IMPORTANT : La crémaillère ne doit pas dépasser par rapport au vantail du portail. À la fin du travail, contrôler que la
crémaillère est parfaitement de niveau. Les fentes présentes sur les pattes permettent de corriger les éventuelles
petites différences d'alignement durant la fixation.
Pour l'installation de la motorisation, se référer à la notice d'instructions fournie par le constructeur suivant le type de
motorisation fournie. Concernant le recyclage du moteur veuillez-vous référer à la notice de celui-ci.
Mise en place du rail de guidage : (Il est conseillé de mettre le portail à l'horizontal)
•
Mettre le bouchon de recouvrement du rail avant de visser le rail sur la traverse.
•
Aligner le dessus du rail et le dessus de la traverse haute
•
Avec un foret diam 4mm, percer les axes de fixation du rail de guidage sur la traverse du portail. (Il est conseillé de
positionner la première et la dernière vis au centre des montants, et les suivantes espacées de ≈ 500mm).
•
Visser le rail sur la traverse (vis tôle 4.8x19).
Mise en place du rail au sol :
•
Présenter les rails au sol suivant figure ci-contre
•
Positionner l'entraxe du rail à 61 mm du pilier.
•
Tracer ensuite les axes de perçage du rail,
•
Percer le seuil, et installer les chevilles
•
Aligner les rails à l'aide d'une règle de maçon
•
Visser le rail au sol
•
La tête de vis ne doit pas gêner l'ouverture et la
fermeture du portail.
Notice de pose - Coulissant et Portillon NEVA - JA0908-B
