Étape

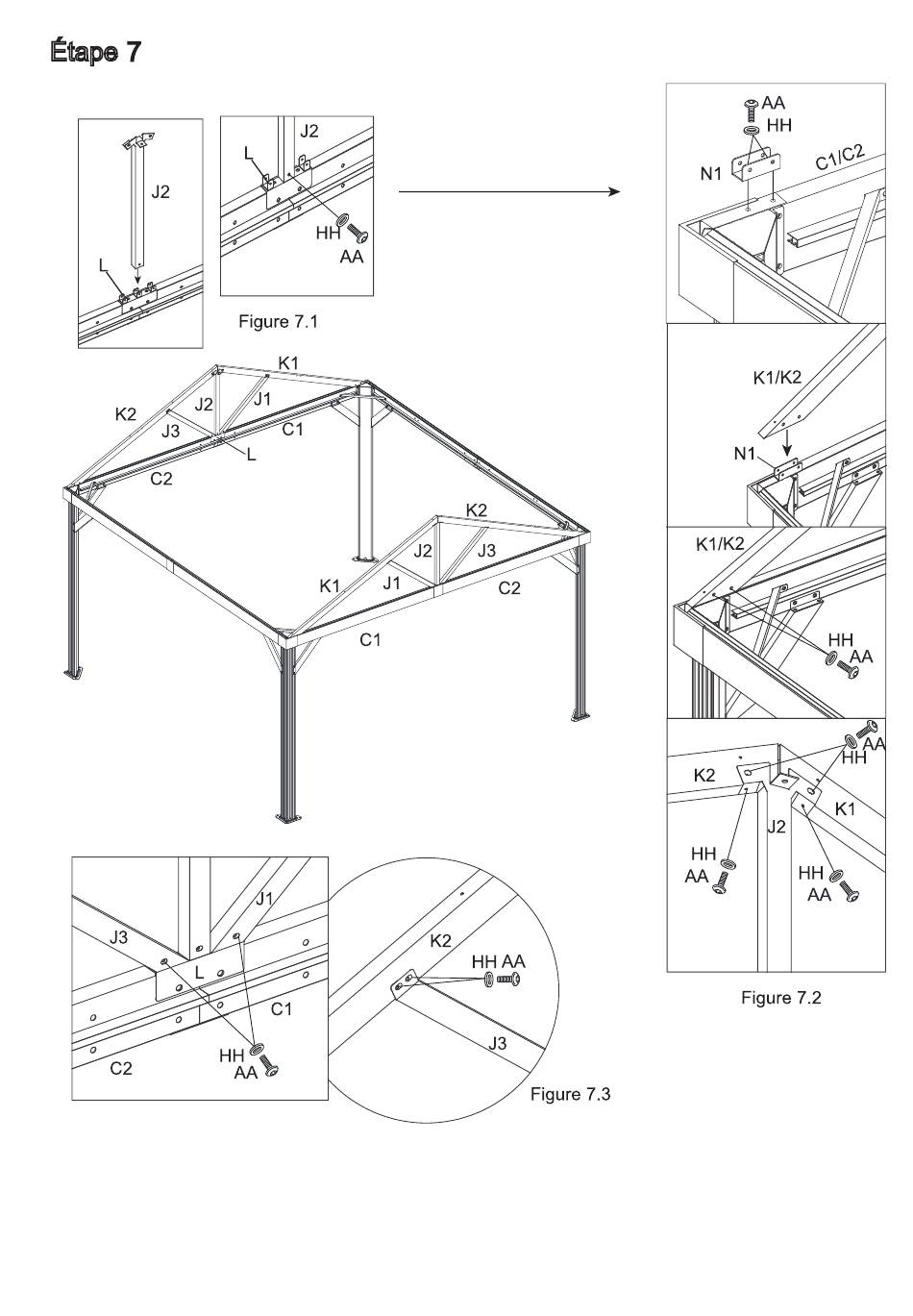

Figure 7.1 Insérez le renfort vertical (J2) dans le protecteur de poutre supérieure (L) en utilisant les
boulons (AA) et les rondelles (HH).
Figure 7.2 Raccordez le connecteur (N1) et les petites traverses (C1/C2) à l'aide des boulons (AA)
et les rondelles (HH).
Figure 7.3 Connectez les tubes de support (J1/J3) avec les poutres inclinées bilatérales (K1/K2)
ainsi que le protecteur de poutre supérieure (L). Fixez le tout avec les boulons (AA) et les
rondelles (HH).
12
