4.2 Désignation des bornes et fonctions :
-Borne J1 entrée+ = Entrée +Vcc alimentation de puissance et surveillance de ligne.
-Borne J1 entrée- = Entrée -Vcc alimentation de puissance et surveillance de ligne.
-Borne J1 sortie+ = Sortie +Vcc alimentation de puissance et surveillance de ligne vers
diffuseur suivant ou résistance de fin de ligne.
-Borne J1 sortie- = Sortie -Vcc alimentation de puissance et surveillance de ligne vers
diffuseur suivant ou résistance de fin de ligne.

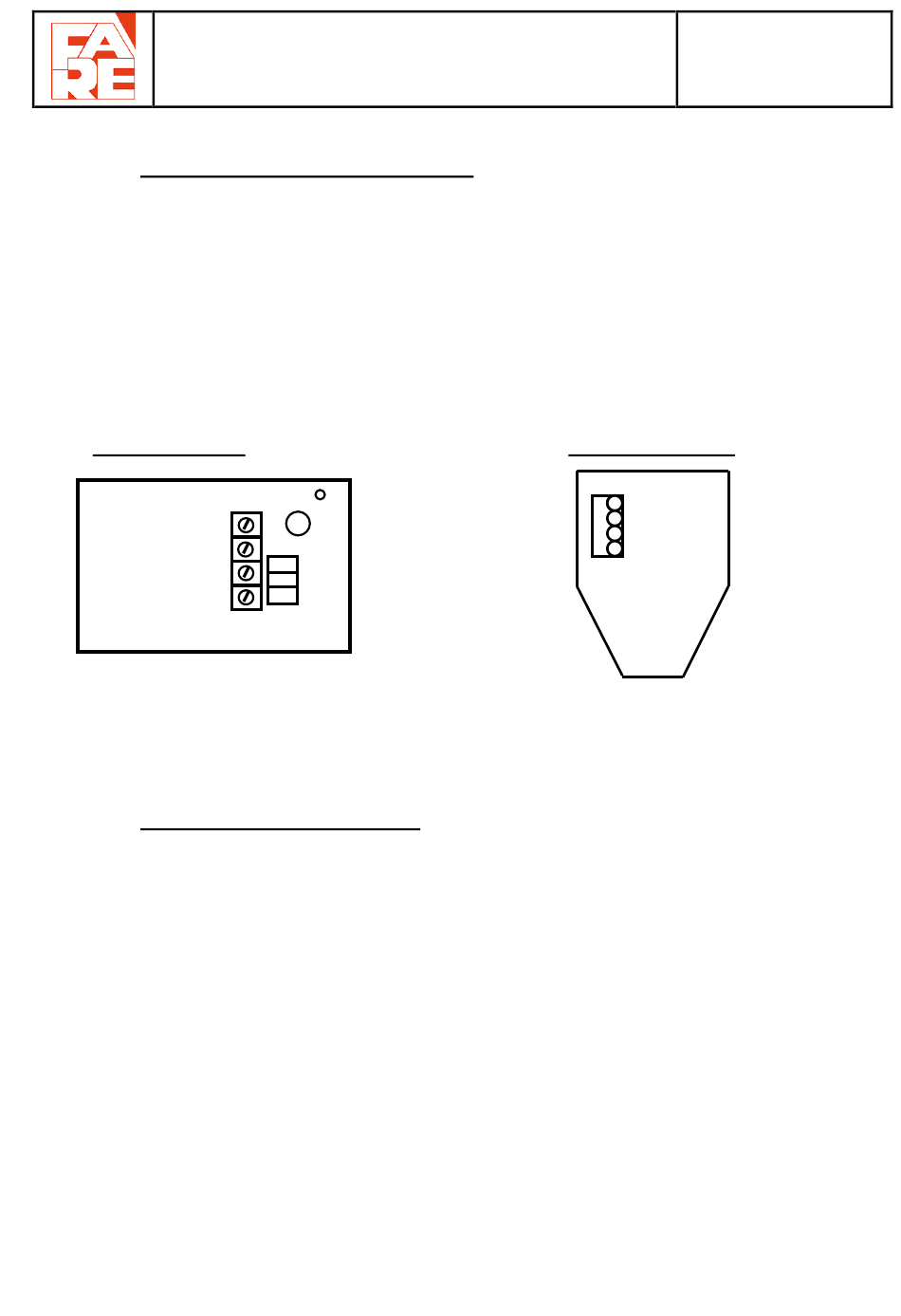

Pour l'AVS2000 :
+
Entrée
-
Entrée
Sortie
+
Sortie
-
J1
4.3 Consignes de raccordement :
Les câbles nécessaires à l'utilisation de l'AVS2000 et du SDLI2000 doivent entrer dans le
socle par les entrées défonçables prévues à cet effet.
Il faut connecter les diffuseurs sonore et lumineux avec toutes les lignes hors tension.
Le câble utilisable est de section 1,5mm² ou 2,5mm² suivant les distances entre la centrale et
les diffuseurs (Câble rigide deux conducteurs).
AVS2000 NIR
CV1
CV2
CV3
Document : AVS/NIR
Indice
Date
Page
Pour le SDLI2000 :
-
Sortie ligne
+
-
Entrée ligne
+
J1
: E
: 10/07/2023
: 6
