ASSEMBLAGE
6

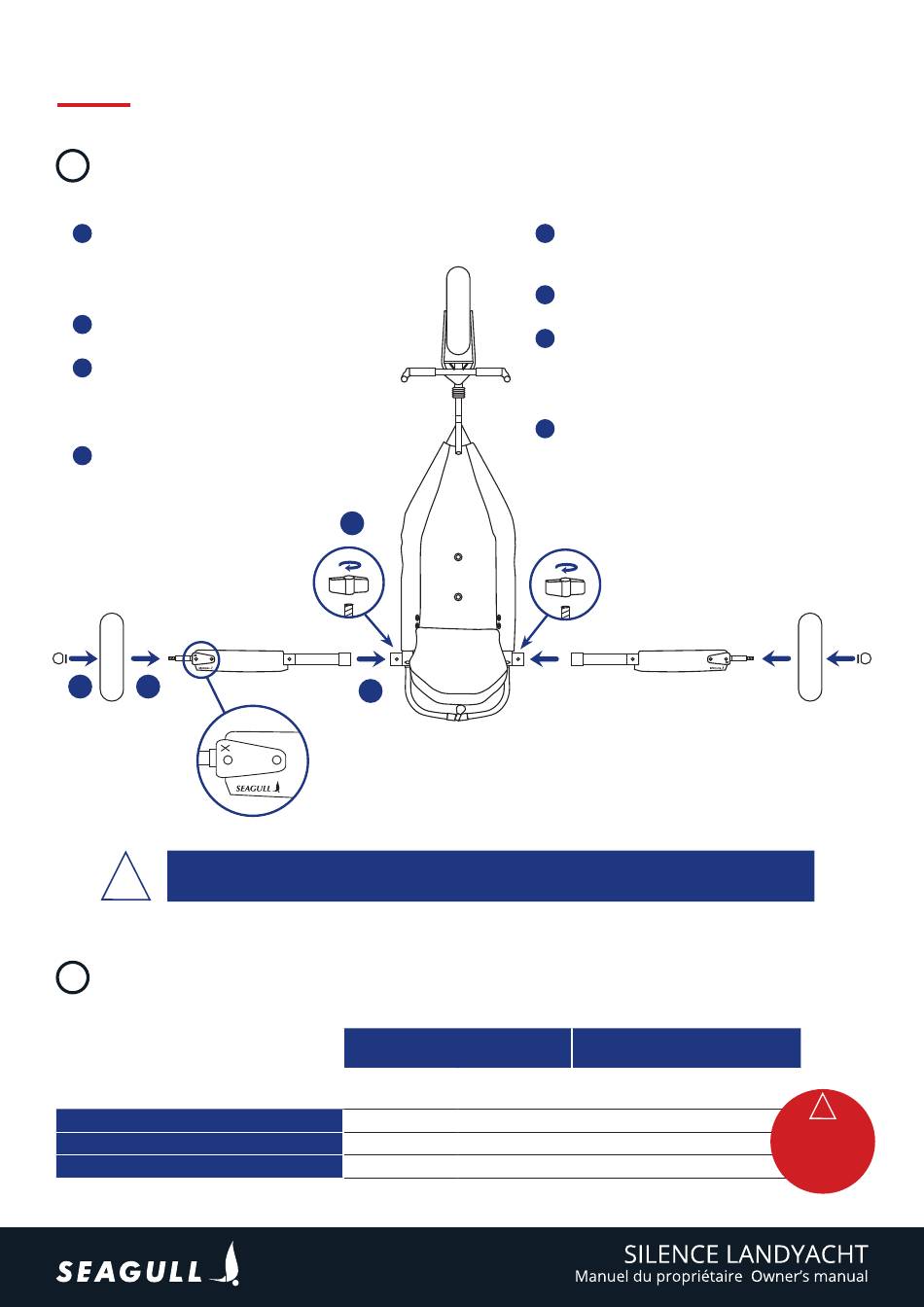

MONTAGE DES ESSIEUX ET DES ROUES
A
Dévisser l'écrou-papillon noir de l'essieu.
Glisser l'extrémité blanche de l'essieu sous le
châssis jusqu'à ce que l'extrémité rentre dans le
support et que la vis passe à travers le trou en
sortie de châssis.
B
Serrer la vis avec l'écrou-papillon noir (les
papillons noirs seront au-dessus).
C
Dévisser la boule/écrou et enlever la rondelle
de l'axe.
Insérer la roue sur l'axe.
Ajuster l'entretoise se situant dans la roue pour
que l'axe passe.
D
Serrer la roue avec la rondelle puis la boule (ou
rondelle puis écrou).
D
C
La croix gravée sur les essieux doit être dirigée vers le ciel et le logo Seagull vers l'arrière.
!
The cross engraved on the axles must be up and the Seagull logo at the back.
7
PRESSION DES PNEUS
Par défaut By default (bar)
Surface molle et tendre Soft surface (bar)
Surface dure Hard surface (bar)
Assembly
B
A
Tires pressure
Pneu / Tire 4.80/4.00-8
Roues arrière
Rear wheels
± 1.6
1.2
2
Axles and wheels settings
A
Unscrew the black thumbnut.
Insert the white end axle under the chassis until
the screw faces the hole on the chassis side.
B
Screw with the black thumbnut (black thumbnut
on top).
Unscrew the screwball and take off the ring of the
C
axis.
Put the wheel on the axis.
Adjust the spacer inside the wheel so that the axis
can go inside.
Tighten the wheel with the ring first, then the
D
screwball (or ring and nut).
Pneu dune / Big foot tire
Roue avant
Roues arrière
Front wheel
Rear wheels
± 0.8
± 0.5
0.6
0.4
1.2
0.6
Roue avant
Front wheel
!
± 0.4
Pression MAX
Roue dune
0.3
Maximum pressure for
Big foot Tire
0.4
0.6 bar
7
