MULTICAL® 403
2.2 Sonde avec doigt de gant (PL)

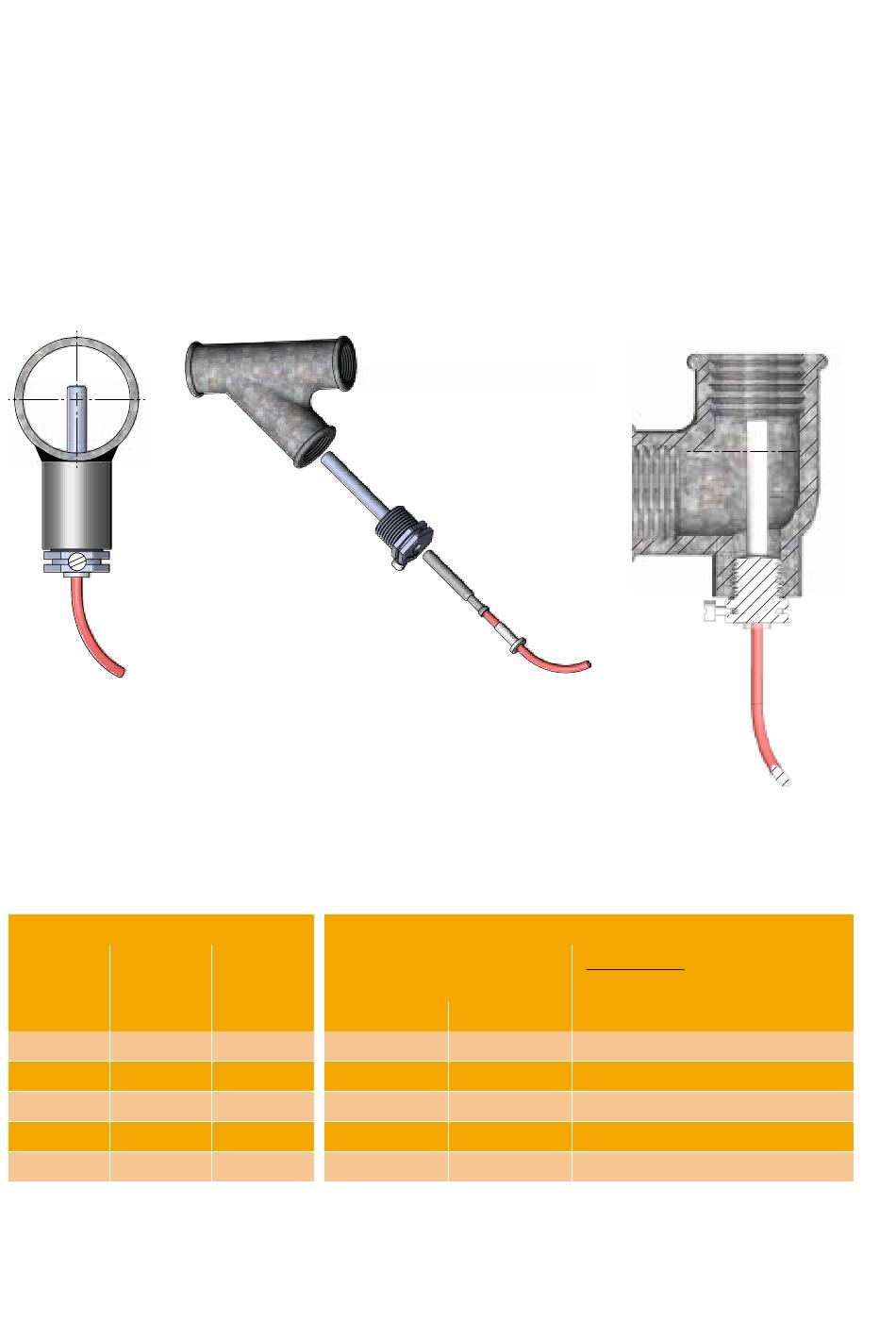

Les sondes avec doigt de gant peuvent être montées dans un manchon à souder par exemple,
dans une pièce latérale en Y à 45°. L´extrémité de la sonde doit être positionnée au centre de la
canalisation dans laquelle le fluide coule. Insérerles sondes de température aussi profondément
que possible dans les doigts de gant. Si un temps de réponse court est nécessaire, une pâte
thermoconductrice « non durcissante » peut être utilisée. Faire glisser le manchon en plastique du
câble de la sonde dans le doigt de gant et fixez le câble à l'aide de la vis d'étanchéité M4 fournie.
Serrez la vis uniquement avec vos doigts. Plombez les doigts de gant à l'aide de fil de plombage et
de verrouillage.
2.3 Compatibilité des sondes de température avec le mesureur
La taille du mesureur détermine le choix des sondes de température à utiliser et le montage de
celles-ci. Le tableau ci-dessous indique le type de sondes de température à utiliser en fonction du
mesureur.
Mesureur
q
DN
p
0.6-1.5
15
0.6-1.5
20
3.5-6
25
10
40
15
50
6
Peuvent être montées
dans le mesureur
G
DS 27.5
X
G¾B
G1B
X
G5/4B
X
G2B
-
Sondes de température
Ne peuvent pas être montées
dans le mesureur
DS 38
Ø5.8 mm pocket
X
Kamstrup A/S • 55121744_B1_FR_01.2020
S C A L E 1 : 1
S E C T I O N
B - B
X
B
B
