Schéma d'essai pour relais MRI3 avec directionnalité
6.4.7
Schéma d'essai
Figure 6.2:
Des sources de courant et de tension sont re-
quises pour tester les relais MRI3 à directionnalité.
La position de phase de la source de courant doit
être réglable.

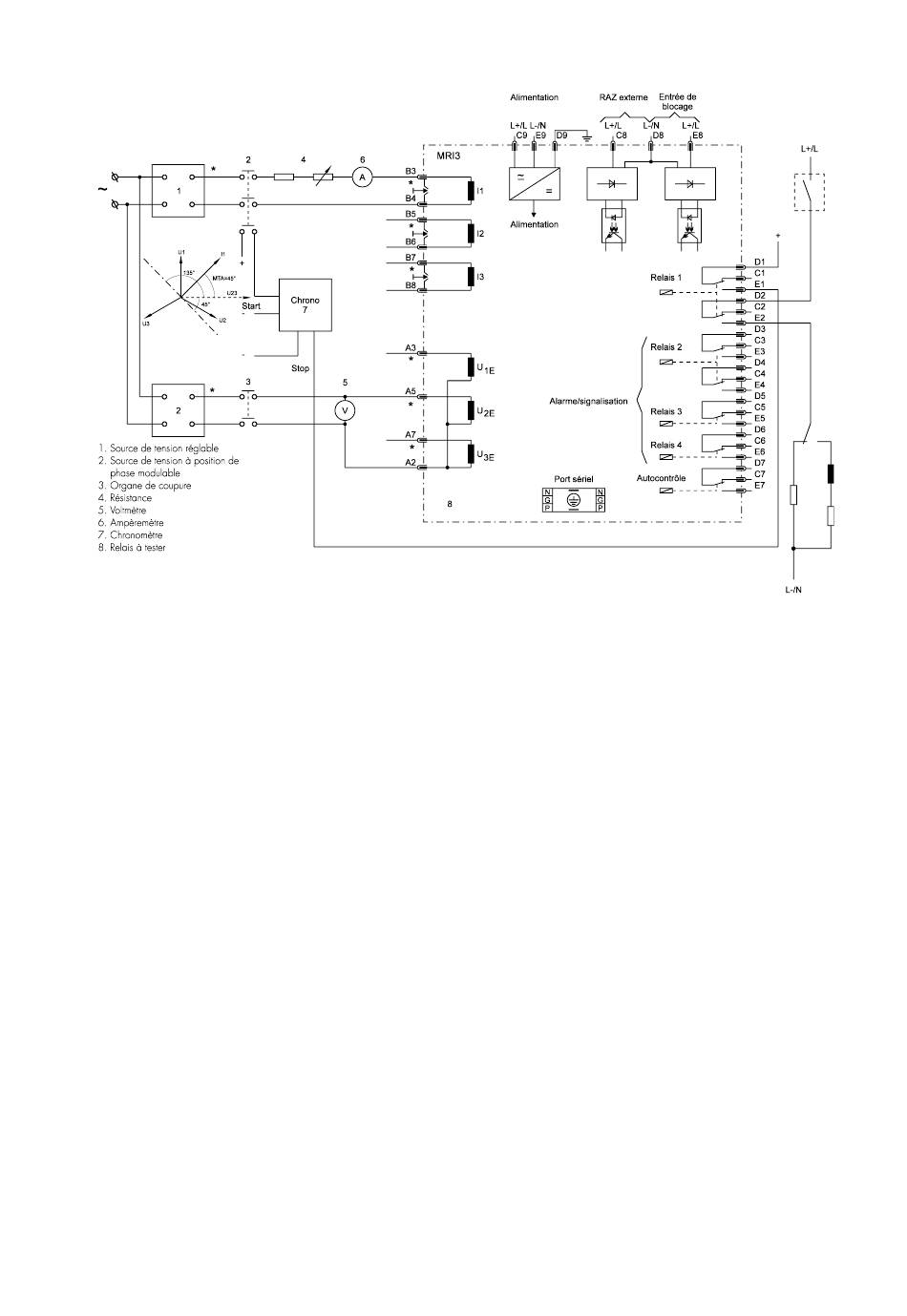

Figure 6.2: Schéma d'essai montre un exemple
type d'un schéma d'essai dans un circuit mono-
phasé avec sources de courant et de tension ré-
glables. Pendant l'essai, la grandeur d'entrée
« tension » doit rester constante. La valeur et la
phase de l'autre grandeur d'entrée (courant) peu-
vent être réglées. La détermination de directionnali-
té est basée sur une valeur de déphasage interne
de 0° entre le courant et la tension. Le tableau 6.1
représente les courants d'entrée avec les tensions
composées associées (voir aussi 4.3).
Si la source de courant est connectée aux bornes
B3/B4 (phase 1), comme l'illustre la Figure 6.2:
Schéma d'essai, la source de tension
doit être branchée aux entrées correspondantes,
c'est-à-dire A5/A7.
Avant de tester la directionnalité, mettez d'abord
tous les points d'excitation sur „EXIT". Branchez
ensuite une tension d'essai égale à la tension no-
minale aux bornes A5/A7 et appliquez un courant
de 1 x In aux entrées B3/B4.
TD_MRI3_11.07_FR
Vous pouvez alors lire et vérifier toutes les valeurs
suivant le tableau 6.1. Une modification de la posi-
tion de phase modifie les valeurs de I
modification de l'angle de 90° doit s'accompagner
d'une modification de la valeur mesurée, par ex.
pour l'entrée de courant I1, pour I
0.0.
I
Q
Détection du changement de direction.
L'angle où la plus grande sensibilité de la direc-
tionnalité du courant de phase est obtenue peut
être réglé entre 15° et 83°. Par conséquent, on ob-
tient la sensibilité maximale à 49° lorsque le cou-
rant d'entrée est en avance de 49° par rapport à la
tension d'entrée. Avec ce réglage, on obtient donc
une zone de déclenchement aval de 139° en
avance à 41° en retard lorsque abstraction est faite
des bords à cause des imprécisions de mesure
(voir aussi le chapitre 4.3).
et I
. Une
P
Q
1.0 et pour
PI
39
