4.2 Affectation des broches
Le câblage doit uniquement se faire en l'état hors tension. Respecter
toujours les prescriptions particulières de l'association allemande des
ingénieurs électriciens (VDE) et / ou les prescriptions d'installation
applicables sur site.
N'oubliez pas de respecter les valeurs maximales des paramètres de
service figurant au schéma de raccordement.
1 2
- +
Raccordement du capteur
Le raccordement du capteur se fait aux bornes 1 (-) et 2 (+).
UM-X
(2) Raccordement de
l'affichage
(3) Capteur

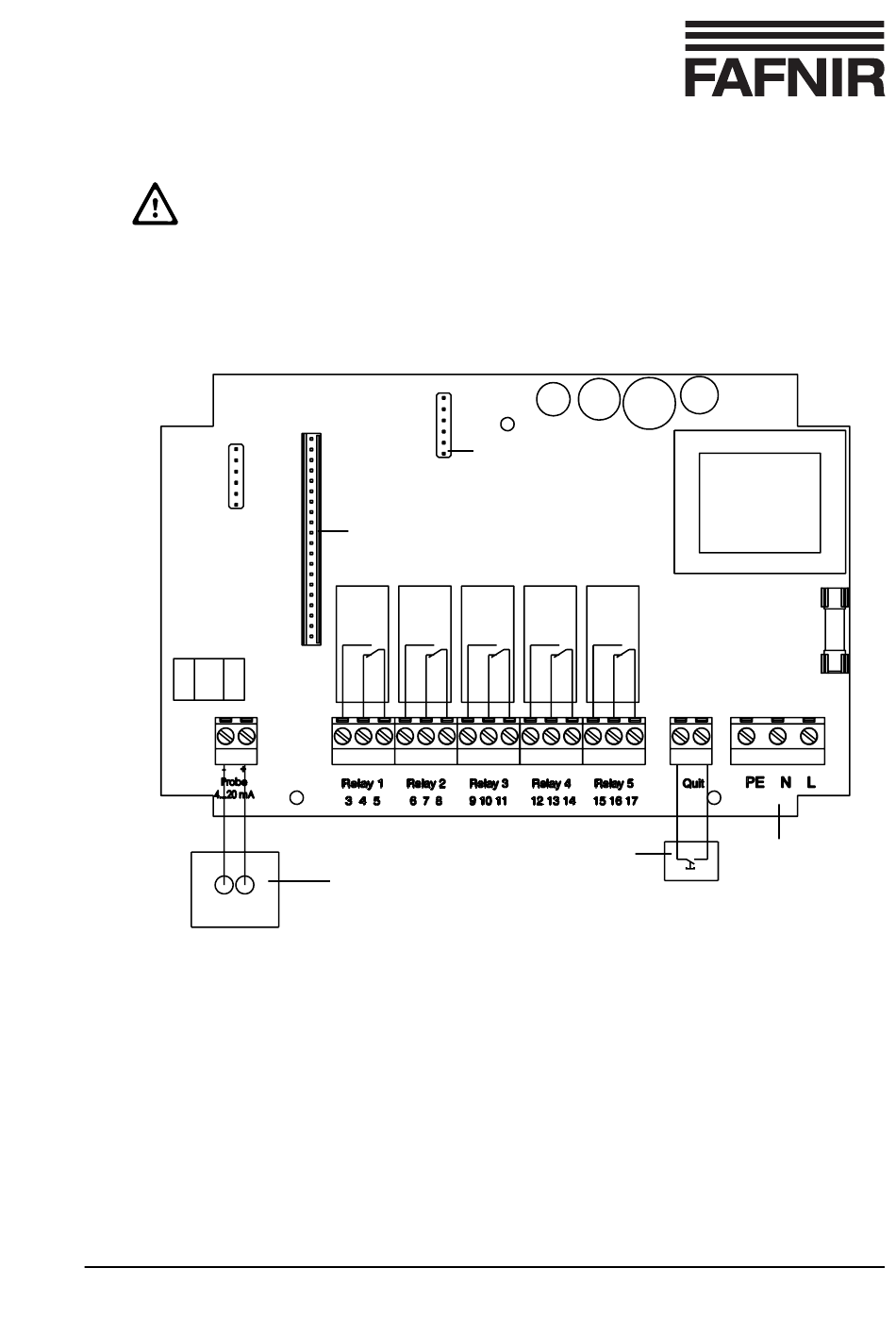

Fig. 2 : Système d'exploitation UM-X : occupation de bornes
(1) Raccordement du
clavier
(4) Touche de
validation
18 19
20
21
22
(5) Energie
auxiliaire
Page 9/35
