Consigne De Sécurité - Ergotec Haddock Instructions De Montage

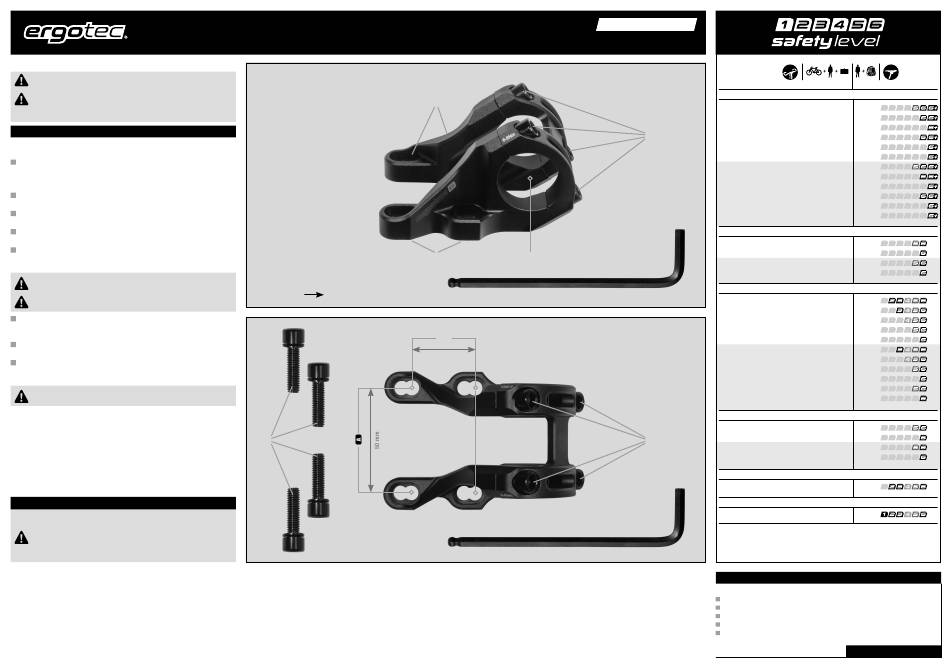

Instructions de montage et de sécurité pour
Potence Ahead HADDOCK
Merci d'avoir choisi votre nouvelle potence parmi nos produits.
Comparez le SAFETY LEVEL sur la potence avec le tableau ci-joint
afin de vous assurer qu'elle est adaptée à l'utilisation prévue.
Lisez attentivement les instructions de montage et de sécurité
suivantes avant utilisation. Conservez soigneusement ces
consignes pour un usage ultérieur et transmettez-les le cas échéant
au propriétaire suivant si vous vendez ou donnez cet article.
Montage
Le montage exige certaines connaissances de base. Si celles-ci ne font pas partie
de vos compétences, veuillez contacter votre revendeur de vélos.
Vérifier que l'écart entre les trous de vis c sur la potence
(L : 30,0 mm / B : 50,0 mm) correspond à l'écart entre les trous filetés sur le
té de la fourche. La distance entre les trous de vis doit correspondre à la
distance entre les trous filetés.
Placez maintenant la potence sur le té de fourche et orientez-la en consé-
quence. Vous avez la possibilité de varier la longueur de la potence de 5 mm.
d
Insérez maintenant les vis de serrage et serrez-les uniformément en croix
en respectant la valeur de serrage indiquée par le fabricant de la fourche.
Avant le montage du guidon, vérifiez la compatibilité du cintre de guidon
avec la potence.
Vérifiez que la différence de diamètre entre la zone de serrage du cintre de
e
guidon et le système de serrage sur le guidon de la potence ne fait pas
plus de +0,2 mm.
Pour des raisons de sécurité, ne combinez pas la potence avec
un cintre de guidon en carbone – il y a un risque de rupture.
Assurez-vous que les surfaces de serrage sont propres
et sans graisse !
Insérez la zone de serrage du cintre de guidon au milieu du système de
serrage du cintre e de la potence et serrez légèrement à l'aide d'une clé
six pans creux de 6 mm.
Ajustez les extrémités des poignées ou la position du cintre de guidon selon
vos besoins personnels.
Serrez uniformément et de manière transversale les vis de fixation du
cintre de guidon f à l'aide d'une clé six pans creux de 6 mm avec une
valeur de serrage de 6 - 8 Nm.
Pour des raisons de sécurité, la valeur de serrage
ne doit pas dépasser 8 Nm.
Consigne de sécurité
Contrôlez la valeur de serrage des vis après env. 500 km, puis régulièrement
dans cadre des intervalles d'entretien, au moins 1 fois par an.
Pour éviter tout risque de chute ou d'accident, la potence doit
impérativement être remplacée en cas de dommage.
Potence Ahead HADDOCK
c
c
Sens de marche
30 mm
d
e
c
Sous réserve d'erreurs et de modifications techniques. La version actuelle de ces instructions de montage et de sécurité se trouve sur www.ergotec.de
français
Version : 08/08/2024
Système de direction
Mountain Bike / VTT
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 60 cm
Hauteur de saut < _ 60 cm
f
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
Hauteur de saut < _ 60 cm
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h Hauteur de saut < _ 120 cm
E-Bike / VAE 25 km/h Hauteur de saut < _ 120 cm
Hauteur de saut < _ 180 cm
E-Bike / VAE 25 km/h
Velo ROUTE/Gravel
E-Bike / VAE 25 km/h + 45 km/h
E-Bike / VAE 25 km/h + 45 km/h
Velo Ville & Trekking
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 25 km/h
E-Bike / VAE 45 km/h*
E-Bike / VAE 45 km/h*
Velo Cargo
Une voie / Plusieurs voies
Une voie / Plusieurs voies
f
E-Bike / VAE 25 km/h Une voie / Plusieurs voies
E-Bike / VAE 25 km/h Une voie / Plusieurs voies
Junior
Velo enfant
12"-24"
La classification du produit par le Safety Level ergotec correspond à la norme DIN EN ISO 4210 pour les vélos et à
la norme DIN EN 15194 pour les vélos électriques. Type de vélos électriques : assistance au pédalage jusqu'à la
vitesse spécifiée.
* Montage ultérieur uniquement si approbation par un centre de test reconnu et inscription dans les documents
du vélo.
Garantie
Les périodes de garantie suivantes s'appliquent aux potences ergotec :
avec le niveau de sécurité 6
avec le niveau de sécurité 5
avec le niveau de sécurité 4
avec le niveau de sécurité 3
avec le niveau de sécurité 2
Toute réclamation au titre de la garantie doit
être traitée par votre revendeur de vélos.
Tige de selle
Safety Level
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 120 kg max. 100 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
Safety Level
max. 100 kg max. 100 kg
max. 120 kg max. 120 kg
max. 140 kg max. 140 kg
max. 160 kg max. 160 kg
max. 180 kg max. 180 kg
max. 120 kg max. 100 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
max. 180 kg max. 160 kg
max. 140 kg max. 120 kg
max. 160 kg max. 140 kg
Safety Level
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
max. 250 kg max. 140 kg
max. 300 kg max. 160 kg
Safety Level
max. 100 kg max. 100 kg
Safety Level
6 ans ou 35.000 km
5 ans ou 30.000 km
4 ans ou 25.000 km
3 ans ou 20.000 km
3 ans ou 15.000 km
