BPW-EA-AS 37852402f
3.7 Montage des conduites d'air comprimé
3.7.1
Essieux ronds sans tubage Ø 146 à partir de
08/2022
[1]

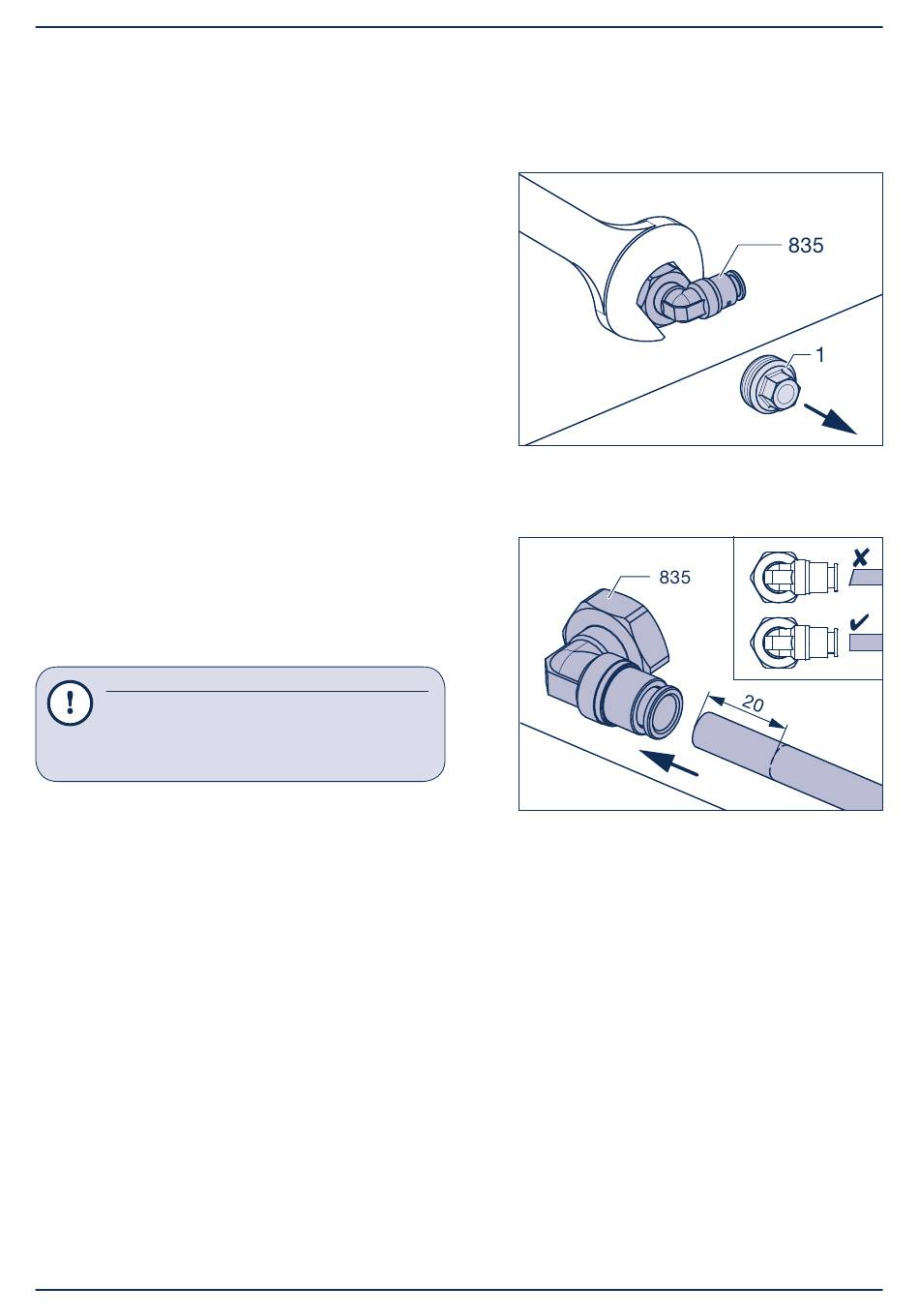

Retirer la vis de fermeture (1, ouverture de clé 14)
du tube d'essieu.
[2]
Visser la pièce coudée AirSave (835, ouverture de
clé 22) dans le corps d'essieu.
[3]
Aligner la pièce coudée et serrer l'écrou intégré,
y compris le joint torique, au couple de serrage
prescrit de 35 Nm (30 - 40 Nm).
[4]
Eff ectuer une coupe droite de l'extrémité de la
conduite d'air Ø 8 x 1 mm.
[5]
Pousser la conduite d'air jusqu'à la butée dans la
pièce coudée AirSave (835). Une double résistance
est perceptible, la longueur d'insertion est d'env.
20 mm.
Instructions de montage et de réparation !
La conduite d'air est suffi samment insérée
lorsque deux niveaux d'enclenchement
successifs sont franchis et lorsque la
conduite a été montée en butée.
Montage des conduites de pression
Essieux ronds sans tuyaux Ø 146 à partir de 08/2022
Montage
Figure 26
Figure 27
Page 35
3
3.7
3.7.1
