MSTS80 by MacAllister
FR

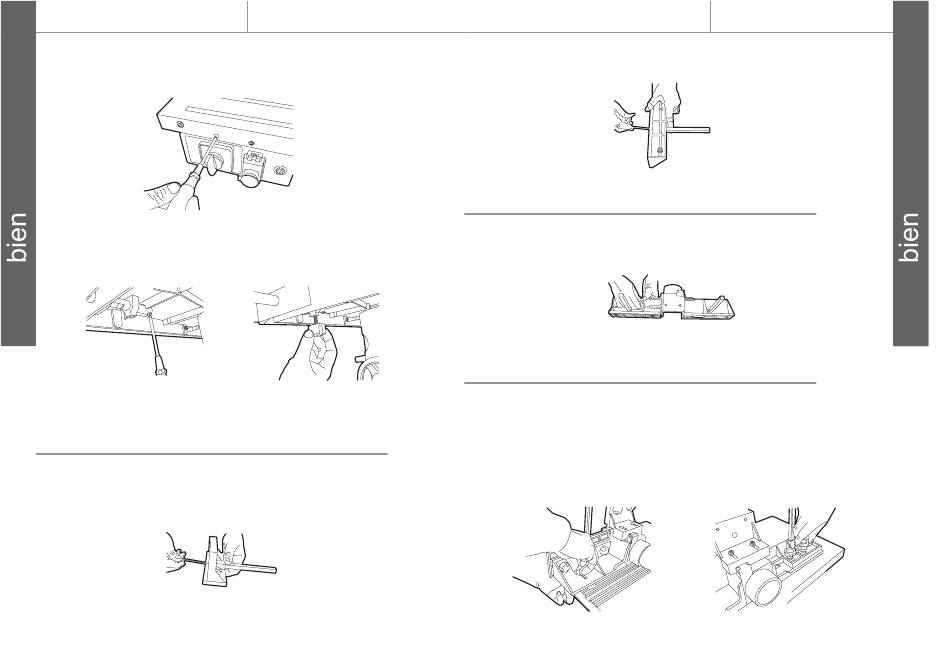

Installez le commutateur 2 fonctions et l'interrupteur MARCHE/ARRET
sous l'extension latérale droite à l'aide des vis et rondelles prévus à cet
effet. (photo 24)
photo 24
Pour finir, fixez sur le support monté précédemment l'anti-retour à l'aide
de vis à tête orange comme expliquée sur la photo (photo 25-26)
photo 25
Montage du support de guide
anti-retour
- Insérez le support de guide anti-retour dans le guide de toupillage
(pièce A). Vissez fermement avec une vis à six pans intérieurs M6x16
[51] et une clé Allen (photo 27).
photo 27
18
Utilisation rapide
MSTS80 by MacAllister
I- Insérer le support de guide anti-retour dans le guide de toupillage (pièce
B). Visser fermement avec une vis à six pans intérieurs M6x16 [51] et une
clé Allen (photo 28).
Montage du guide de toupillage
Faites coulisser la pièce B sur la pièce A dans la rainure prévue.
Ensuite insérez la vis à tête ronde M6x22 [53] et vissez fermement avec la
rondelle et la poignée de serrage (photo 29).
Montage du guide de toupillage sur la
table de travail
photo 26
Une fois les 4 vis enlevées, retirez le carter. Positionnez le guide de
toupillage sur la table. Alignez les rainures du guide de toupillage à celle de
la table. Pour cela, insérez les 2 vis à tête ronde M6x40 [55] / M6x22 [53] par
l'intérieur de la table dans les rainures prévues à cet effet. Puis mettez les
rondelles en place et vissez fermement à l'aide des poignées de serrage
(photo 30-31). Remontez le carter en effectuant le cheminement inverse.
photo 28
photo 29
photo 30
Utilisation rapide
FR
photo 31
19
