Contenu

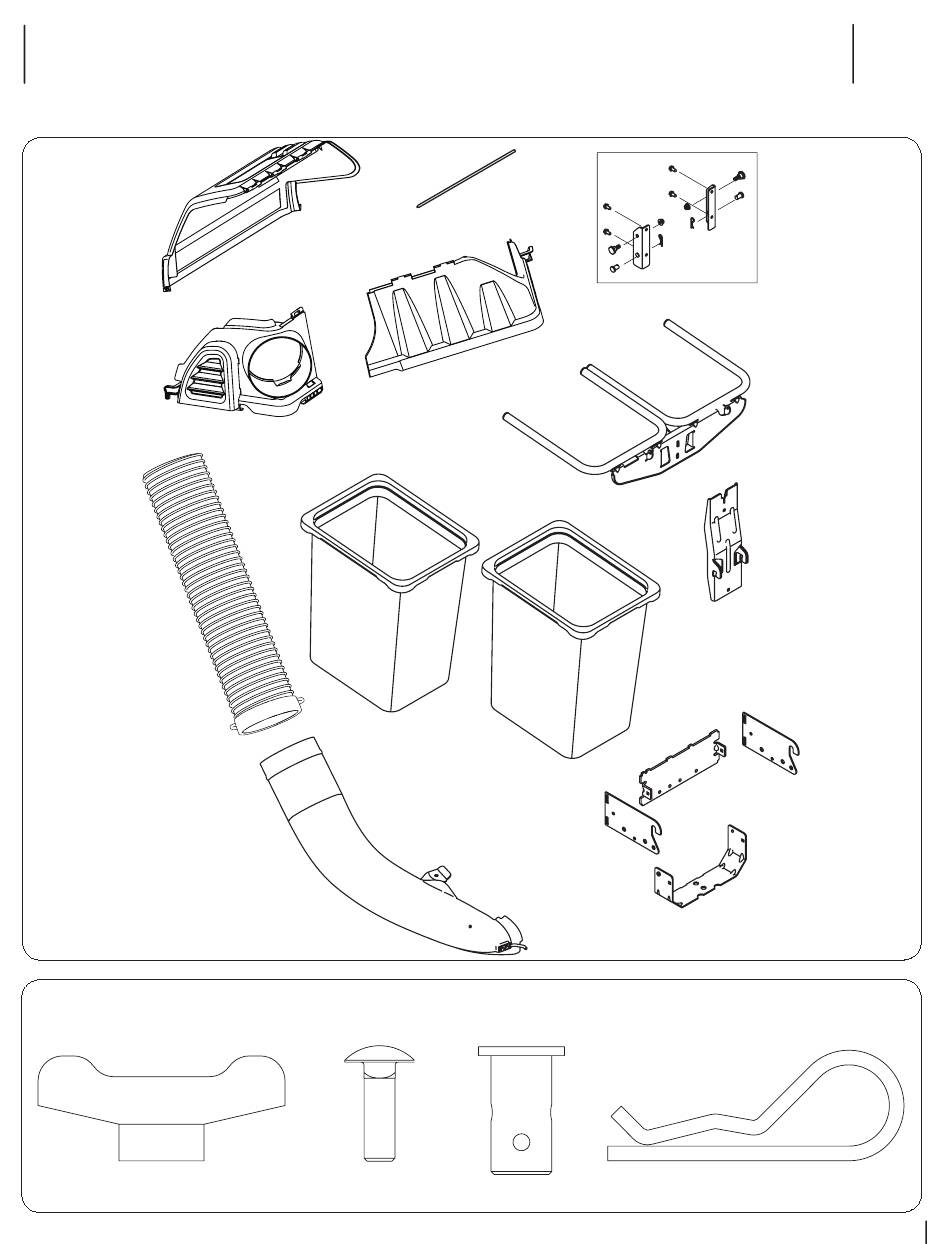

Avant de commencer l'installation, vérifiez que vous avez toutes les pièces nécessaires. Le contenu de la boîte est précisé ci-dessous. L'ensemble du bac récupérateur
comprend l'ensemble de quincaillerie 689-00312 et un ensemble de quincaillerie qui est emballé avec l'ensemble de supports de montage.
Fenêtre
(731-12349)
Couvercle
supérieur du bac
récupérateur
goulotte supérieure
(731-12348A)
Couvercle du
ventilateur
(731-12354)
Boyau de la goulotte
supérieure
(764-05082)
Raccord inférieur
de la goulotte
(731-12353A)
Vérifiez que votre ensemble de quincaillerie correspond aux illustrations ci-dessous. La quantité de chaque pièce est indiquée entre parenthèses.
720-04122
(7)
All manuals and user guides at all-guides.com
Tige de charnière
Couvercle gauche du bac récupérateur
Support de la
(731-12351)
Coude de
la goulotte
(631-05029)
Ensemble de quincaillerie 689-00312
710-0276
(6)
(711-06701)
(731-12350)
Sacs collecteurs
de débris (2)
(664-04096B)
711-0309A
(1)
Ensemble
d'installation
pour les modèles
de la série 700
(équipement
d'origine seulement)
(689-00086A)
Support des sacs
collecteurs
(683-05329)
Support vertical
(683-04519B)
Ensemble de supports
de montage
(689-00304A)
Support
d'attelage
universel
(783-08129)
714-0117
(1)
3
5
