Saia-Burgess Controls AG
1.7.3 Communication par S-BUS sériel via RS-232
Ce type de communication utilise un connecteur RS-232 standard du bloc X3.
Cela ne fonctionne qu'en cas de connexion point à point.
Ce connecteur RS-232 S-Bus est prévu pour l'utilisation entre nos PCD7.D4xx et
PCD3.M3020, PCD1.M125/M135 ou PCD2.M150 dans les cas ou des communica-
tions «moins rapides» sont acceptables.
La vitesse de communication est limitée à 115 200 bauds.
Test rapide ?

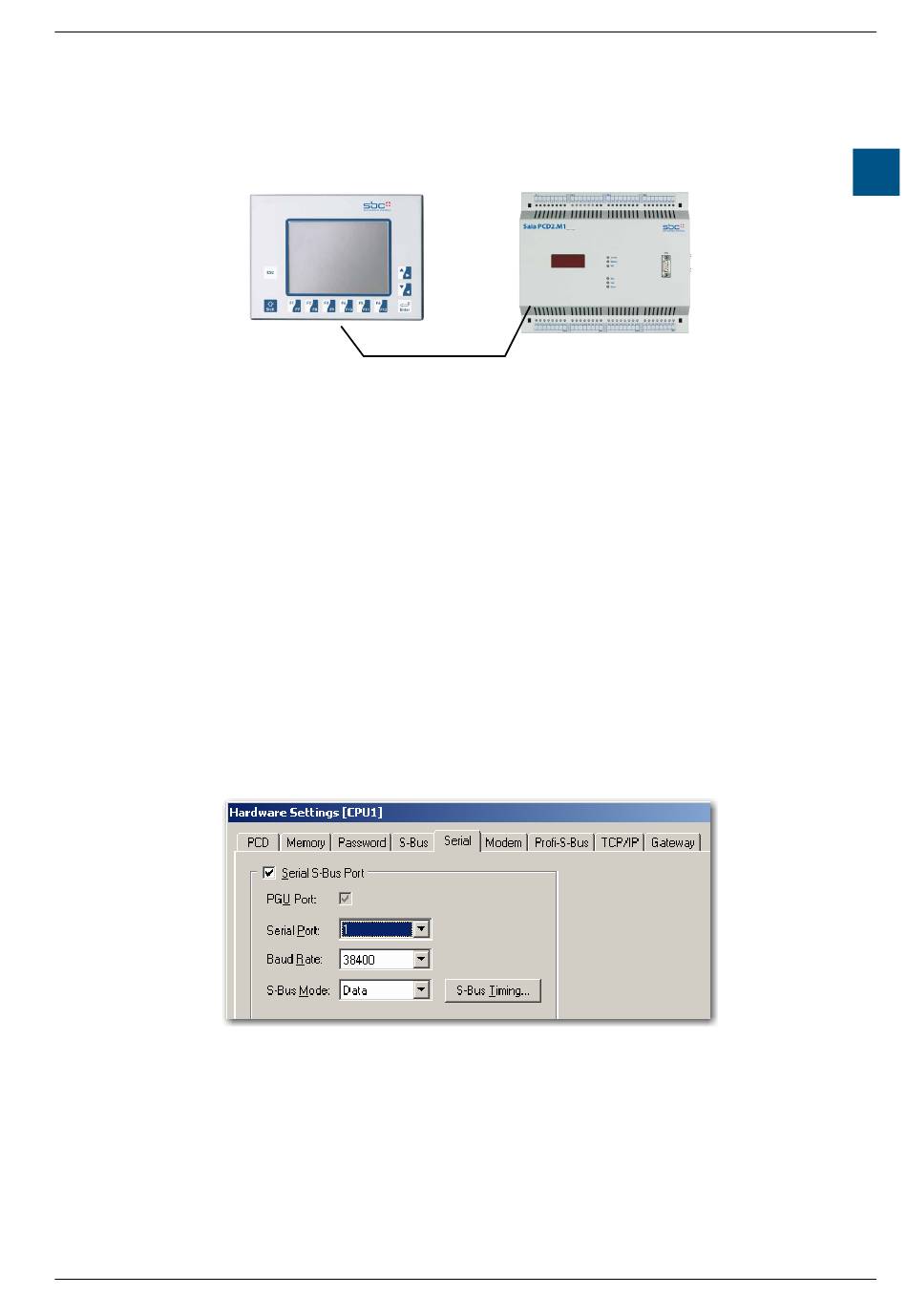

■ Prenez par exemple un PLC PCD2.M150 et connectez-le à votre tableau MB
PCD7.D4xx. Utilisez un câble à trois conducteurs (préférez toujours un câble
blindé).
■ Sur le côté du PCD2.M150 vous pouvez brancher votre câble à un des ports RS-
232 sériels disponibles, en utilisant par ex. le port #1 (en combinaison avec un
module PCD7.F110).
■
Définissez en suite les paramètres
tionnaire de projets SBC ). Le support S-BUS doit être activé. Saisissez un numéro
de poste valide. Le port S-Bus sériel doit également être activé et configuré
comme dans l'exemple ci-dessous :
Réglage des paramètres :
Pour configurer le tableau MB, ouvrez le menu d'installation (voir chapitre 5 et 6) :
Dans le menu d'installation Configuration/Communication, cliquez sur le bouton
Configurer en dessous du port #0 (RS-232) pour définir les paramètres de commu-
nication. Ici vous devez notamment définir la vitesse de transfert. Puis revenez à
la page précédente.
Cliquez sur le bouton Configuration de la connexion
suite un des 16 boutons de connexion avant d'appuyer sur ENTREE.
Manuel PCD7.D4xx │ D ocument 26-851 FRA12 │ 2 016-02-
RS-232
matériels du PLC Saia PCD (voir PG5 : ges-
Demmarage rapide
Communication
S-Bus. Sélectionnez en-
1
1-9
