3. Installation
3.1 Raccordement
AC IN POWER
Connectez l'alimentation au connecteur secteur 3-pin à l'arrière de la console. Utilisez
l'adaptateur secteur fourni pour brancher la console sur le secteur. L'adaptateur est conforme à
toutes les normes de sécurité applicables.
3.2 Connexion Audio
Vous aurez besoin d'un grand nombre de câbles pour les différentes liaisons vers et à partir de
la console. L'illustration ci-dessous montre le type de ces câblages. Veillez à utiliser
uniquement un câble de haute qualité.
S'il vous plaît utiliser des câbles RCA pour raccorder l'entrées et sorties 2-track.
Vous pouvez, bien sûr, aussi connecter des appareils asymétriques aux entrées et sorties
symétriques.
Utilisation de connecteurs XLR symétrique
Pour l'utilisation asymétrique les broches 1et 3 doivent être raccordées
4.2.1 Raccordements audio

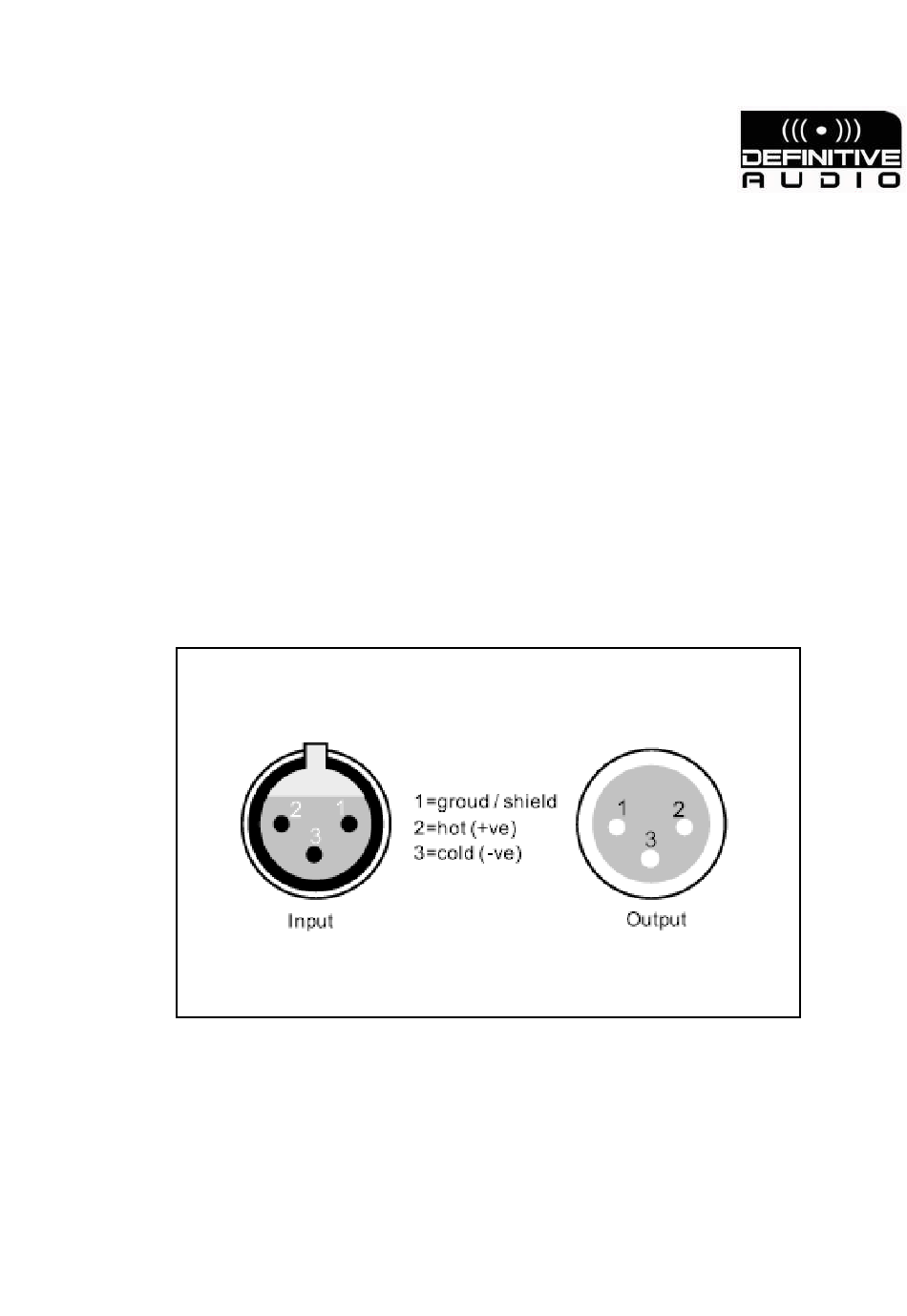

Vous pouvez utilisez des XLR pour vos raccordements symétrique en respectant les
indications de câblage ci dessous
