Mise en service
8
8
Opérations
1) Connecter la plate-forme de pesée à l'indicateur�
2) Configurer le convertisseur analogique/numérique « CAN » : voir chapitre « Configuration
de la plate-forme de pesée », paragraphe « Paramètres de réglage pour la configuration
du convertisseur A/N »�
3) Effectuer l'équilibrage : ajustage voir chapitre « Configuration de la plate-forme de
pesée », paragraphe « Ajustage externe » et linéarisation voir chapitre « Configuration de
la plate-forme de pesée », paragraphe « Linéarisation externe »�
4) Connecter les appareils périphériques, par ex� l'imprimante, aux interfaces COM1 ou
UNICOM : voir chapitre « Interfaces de données »�
Connexion de la plate-forme de pesée à PP1
Il est possible de connecter une des plates-formes analogiques Minebea Intec CAPP, CAPS, IU
et IF ou un capteur de pesage à jauges de contrainte en vente dans le commerce au
connecteur PP1 de l'indicateur Combics�
3
Seul un spécialiste Minebea Intec formé et agréé est autorisé à raccorder le capteur� Toute
installation non conforme annule la garantie�
Seul un spécialiste Minebea Intec formé et agréé est autorisé à raccorder les appareils
3
périphériques aux interfaces� Toute installation non conforme annule la garantie�
3
Débrancher la fiche secteur avant de commencer les opérations de raccordement�
t
Installer la plate-forme de pesée (voir le mode d'emploi de la plate-forme)�
t
Installer le câble qui relie la plate-forme de pesée et l'indicateur�
t

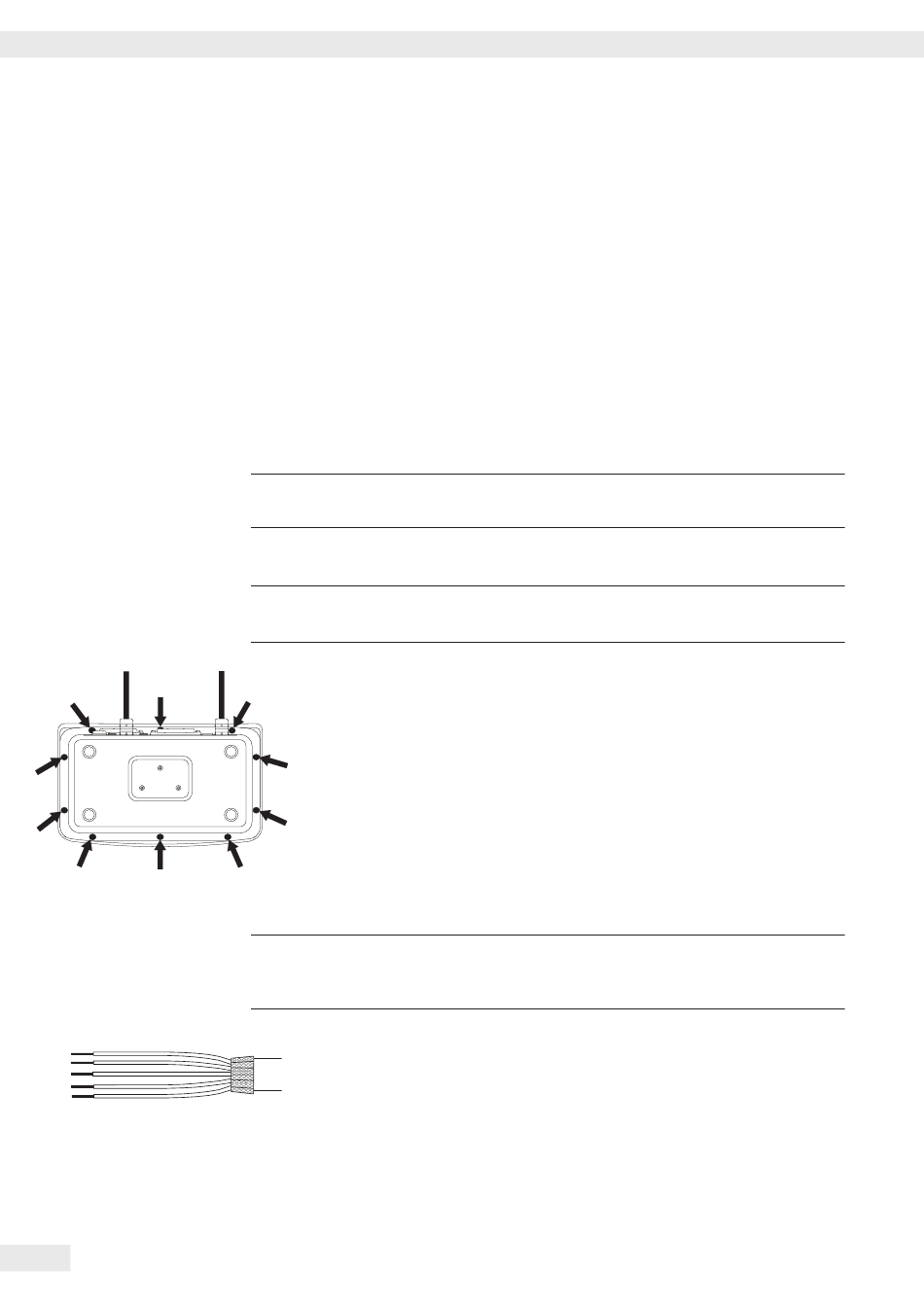

Ouvrir l'indicateur Combics :
dévisser les 10 écrous borgnes de la plaque avant� Retirer la plaque avant�
Monter les câbles de raccordement et d'interface
Le passe-câble à vis (indice de protection IP69K) de l'indicateur est préassemblé�
3
Tous les travaux effectués sur le passe-câble doivent être effectués avec le plus grand soin�
Utiliser obligatoirement une clé dynamométrique�
Le moment du couple de ce passe-câble à vis est de 5 Nm�
Préparer le câble
t
Dénuder l'extrémité du câble sur environ 14 cm�
t
Raccourcir le blindage d'environ 2 cm et le tirer vers l'arrière sur l'isolation�
t
Dénuder les conducteurs du câble de raccordement sur environ 5 mm et y mettre des
embouts�
