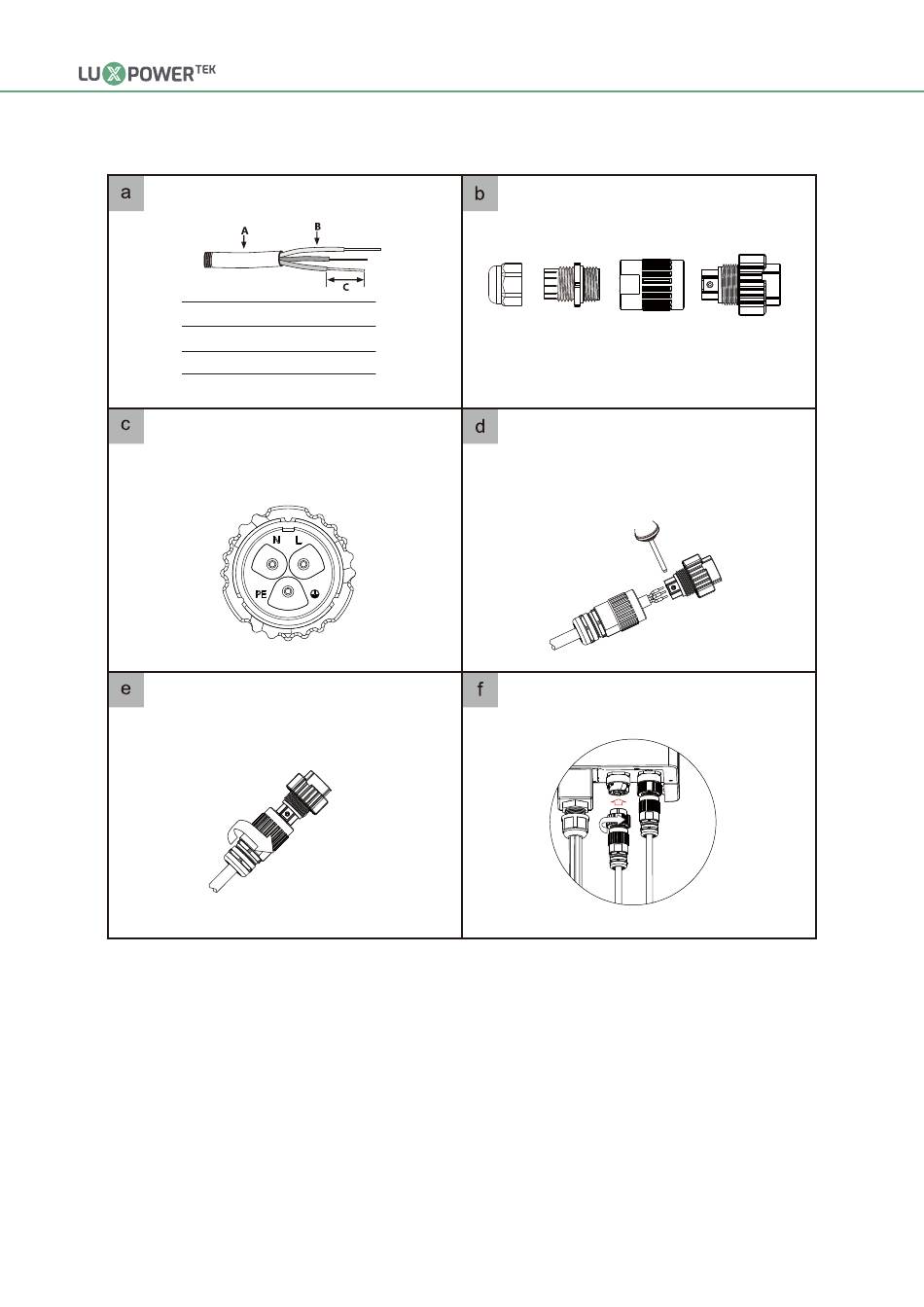

3.3.2 Connexion UPS
Exigence de câble
A. Diamètre 10~12 mm
B. Section transversale 3~4mm
C. Longueur de bande 10 mm
Confirmez que les ports L, in, PE aux lignes
du réseau sont connectés
il a 5 emplacement limité
Assemblez le connecteur UPS et assurez-vous
que la déchirure du bornier et la rainure du
boîtier s'enclenchent parfaitement.
12
Desinstallation du connecteur UPS
2
Vis de pression
Faites passer le câble UPS à travers le
presseétoupe, la bague d'étanchéité et le
manchon fileté, puis insérez complètement
les conducteurs dans les bornes
correspondantes de la borne de connexion
et serrez les vis.
Poussez les manchons filetés sur la borne de
connexion jusqu'à ce que les deux soient bien
verrouillés.
Anneau
Manchon fileté
Terminal de câblage
d'étanchéité
User Manual
