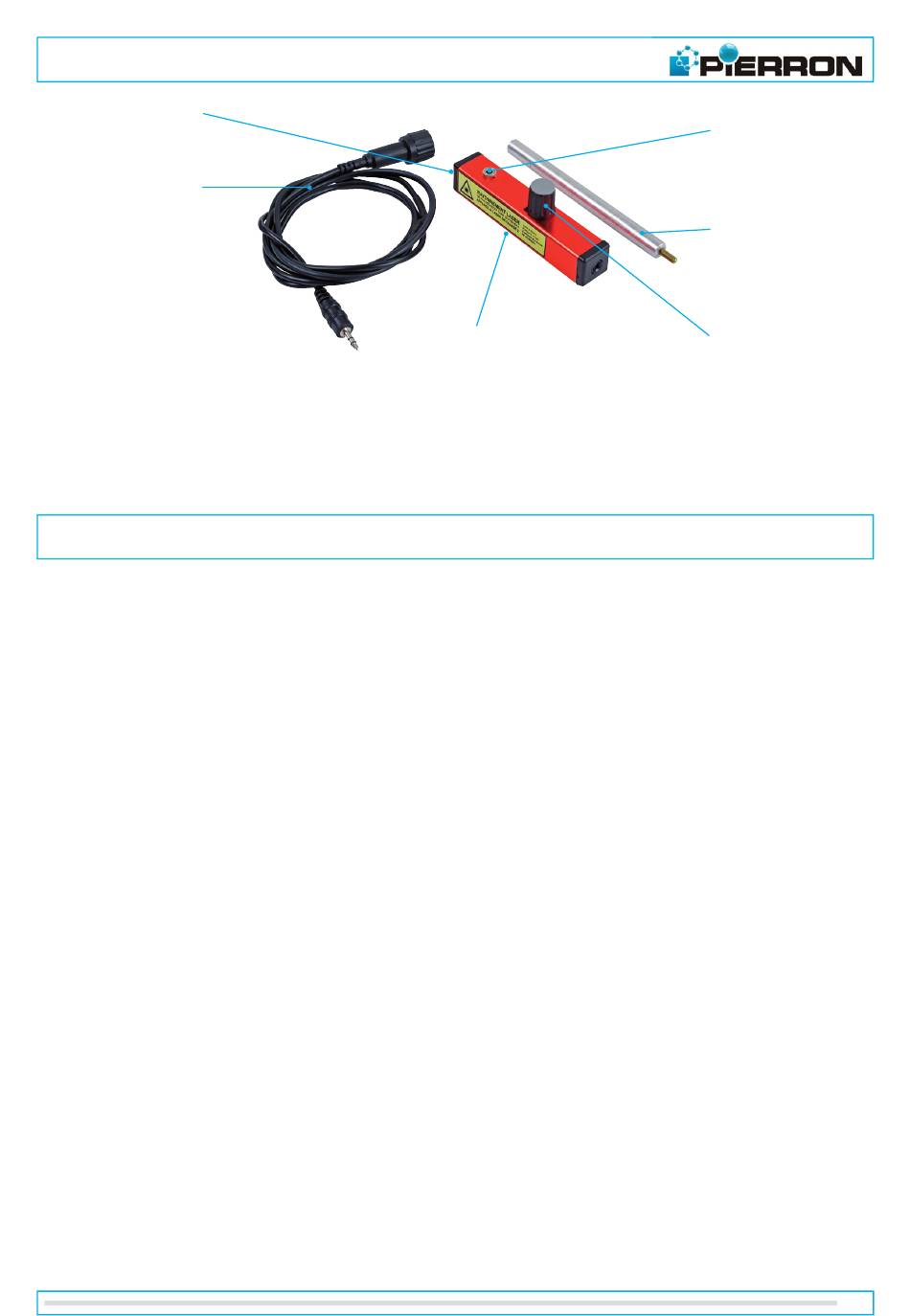

Descriptif
1
2
1. Connecteur pour adaptateur secteur
2. Câble BNC/jack
3. Semelle magnétique
Utilisation
Fonctionnement
Pour transmettre une information (signal audio ou GBF), on module l'intensité lumineuse
du laser. En d'autres termes on fait varier la tension du laser conformément à la forme du
signal à transmettre. Cette variation de tension impliquera automatiquement une variation de
l'intensité lumineuse du laser.
Cette variation d'intensité lumineuse est captée par un photorécepteur qui la convertit en
variation de tension que l'on peut appliquer aux bornes d'un haut-parleur pour reproduire un
son, d'un oscilloscope ou d'un circuit électronique.
Pour améliorer la transmission du signal, il peut être intéressant d'amplifi er celui-ci à l'entrée
du laser. C'est pourquoi, la diode laser dispose d'un rotacteur permettant d'amplifi er le signal
selon trois niveaux (x2, x4 et x8) par rapport au signal initial (position 1).
Expérience 1 - Mise en évidence de la modulation d'un signal
Matériel nécessaire :
❏ Une Diode laser modulable montée sur tige et support, avec son adaptateur secteur
❏ Un GBF en sortie TTL, réf. 04729.10
❏ Un écran blanc vertical sur support
❏ Un câble BNC / jack Ø 3,5 mm
3
4. Entrée du signal à moduler
5. Tige amovible
6. Rotacteur
4
5
6
3
