Instructions opérationnelles
Les respirations de chaque mesure FOT sélectionnée dans l'onglet FOT sont affichées
avec la même couleur.
Résumé d'une session de mesure de spirométrie lente
Si le patient a effectué une manœuvre de spirométrie lente, les résultats sont indiqués
sur la Figure 63. Appuyez sur l'onglet SVC pour passer des résultats FOT aux résultats
SVC.

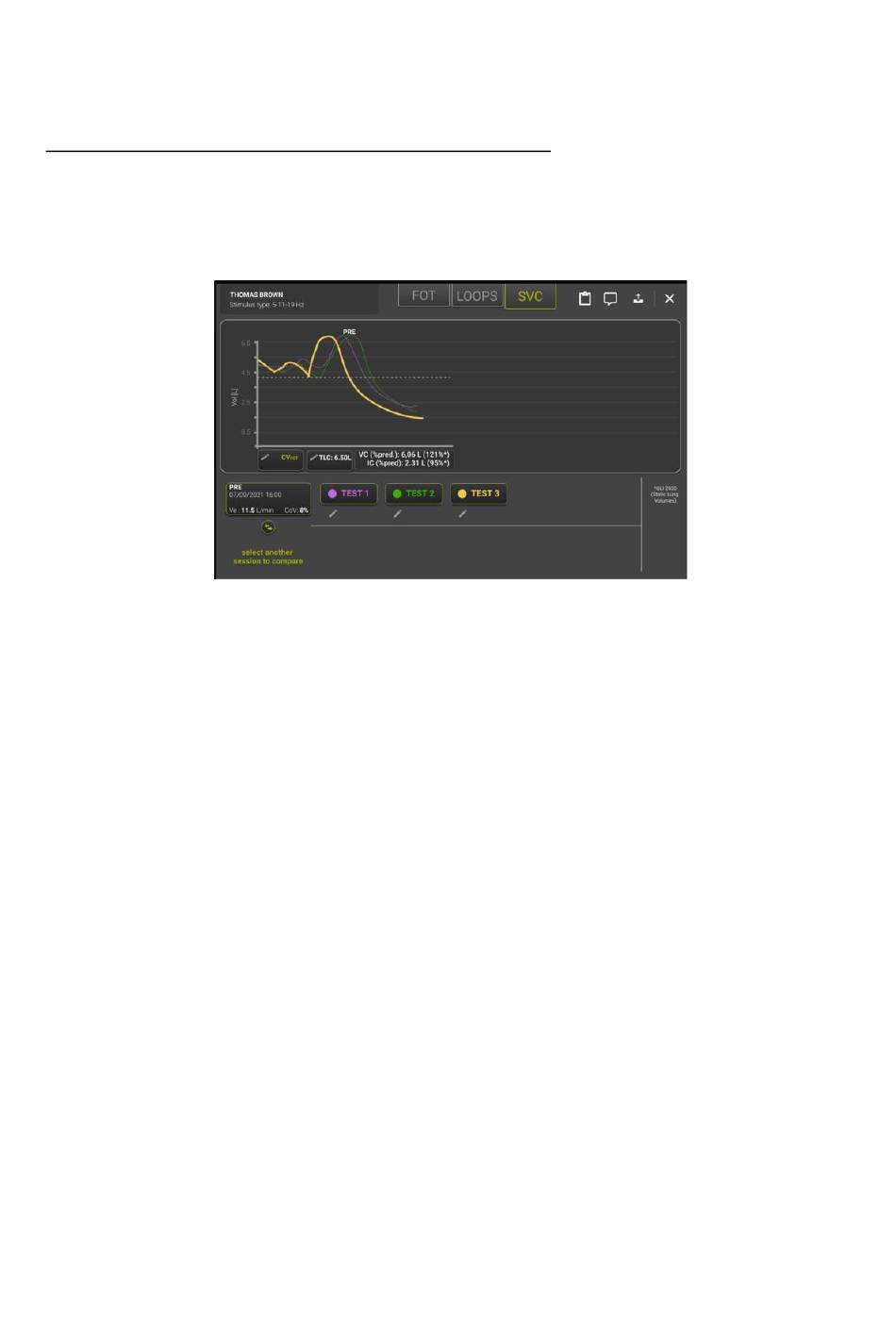

Figure 63 - Résultats d'une mesure de Spirométrie lente
La Capacité vitale lente maximale (VC) avec sa valeur prédite en pourcentage (%pred)
et la Capacité Inspiratoire moyenne (IC) parmi les mesures sélectionnées de la session
avec le CoV interne à la session correspondant (CoV%) sont rapportés.
Par défaut, les trois mesures qui minimisent le CoV de l'IC au sein de la session seront
sélectionnées.
Vous pouvez toujours sélectionner ou désélectionner une mesure individuelle en
appuyant sur le numéro de bouton correspondant (TEST1, TEST2, etc.). La VC et l'IC
moyennes seront automatiquement mises à jour.
Chaque graphique SVC fournit également les valeurs FRC sous la forme d'une ligne
pointillée horizontale.
En sélectionnant le bouton CV
, un graphique montrant la réactance par rapport au
FOT
volume expiré pendant une manœuvre de spirométrie lente est affiché (Figure 64).
Le Volume de Clôture mesuré par FOT (CV
) est le volume auquel la réactance
FOT
change, sa pente devenant plus négative (cette valeur de réactance est appelée X
et
crit
est identifiée sur le graphique par un point bleu). CV
est le point de capacité de
FOT
volume où le dérecrutement des voies aériennes débute.
X
est calculé automatiquement en suivant l'algorithme décrit dans Nilsen et al, J App
crit
Physiol, 2019, mais peut être manuellement modifié par l'utilisateur, en déplaçant le
curseur affiché sur le graphique à gauche ou à droite à l'aide des deux boutons fléchés
sur le côté inférieur gauche de l'écran ou en sélectionnant sur le graphique le point
souhaité. Appuyez sur SAVE (ENREGISTRER) pour confirmer la sélection, sur BACK
User Manual_Resmon Pro Full_Rev29- ENG
70
