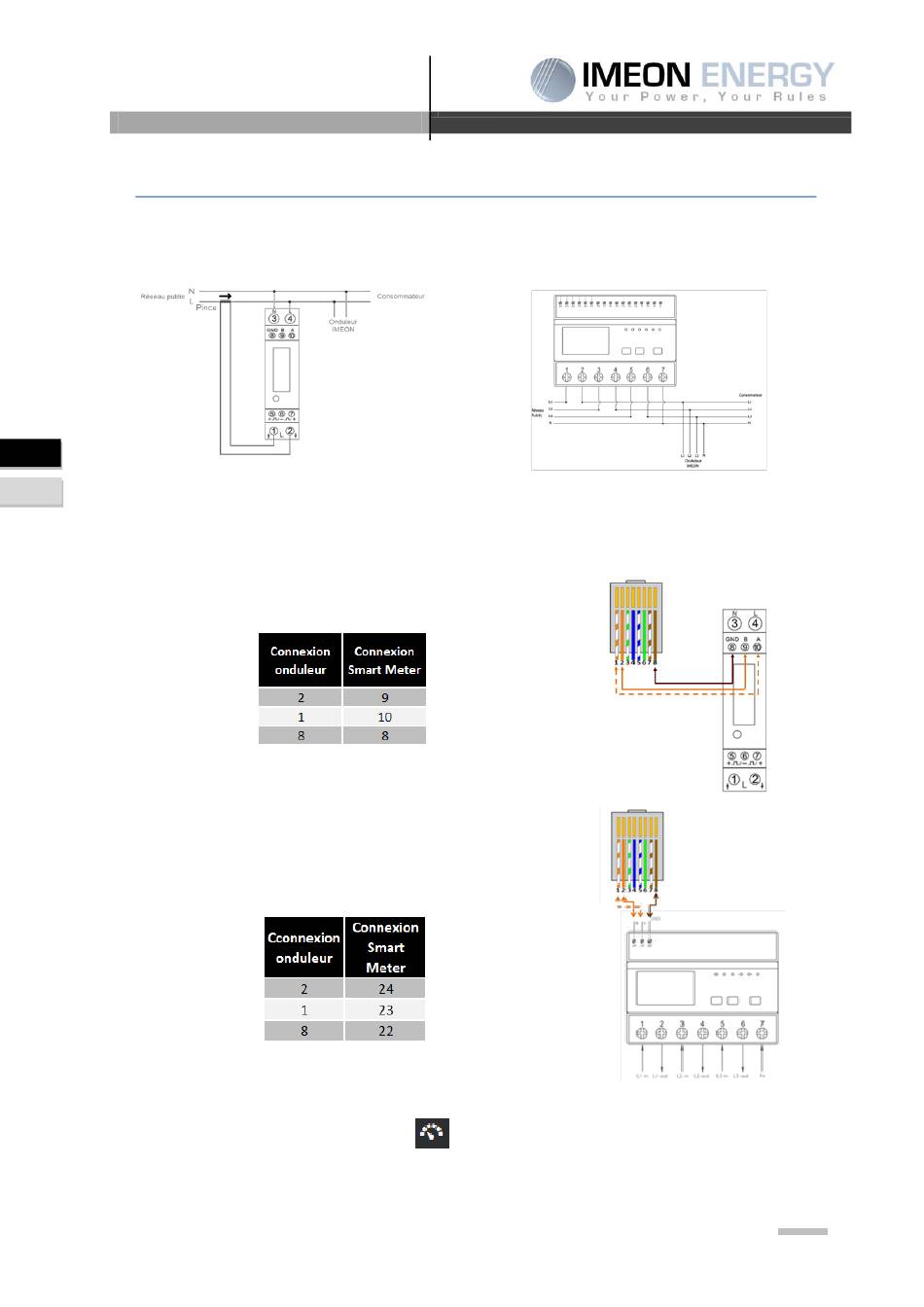

5. Smart Meter
1. Le compteur doit impérativement être installé en amont de l'onduleur (coté réseau public). Le
compteur mono est un compteur avec pince ampèremétrique. Voir schéma ci-dessous :
FR
2. Le câble de communication du compteur doit être branché sur le port RS485A de l'onduleur.
FR
EN
Suivre les branchements ci-dessous pour la connexion du câble de communication.
longueur du câble entre l'onduleur et le compteur doit être au maximum de 10m à 20m selon
La
la catégorie du câble utilisé. Dans le cas d'une longueur plus importante, prendre en compte la
norme IEA-485 et le guide TSB-89.
3. Pour confirmer la bonne communication entre l'onduleur et le Smart Meter, se connecter à
MANAGER WEB, et vérifier que le symbôle
Monitoring Box
IMA-BOX
Installation_Manual_Monitoring_Box_
est présent en haut à droite de l'interface.
_VA.6
IMA-BOX
8
