NINZ EXUS LX BSP Manuel D'instructions page 2

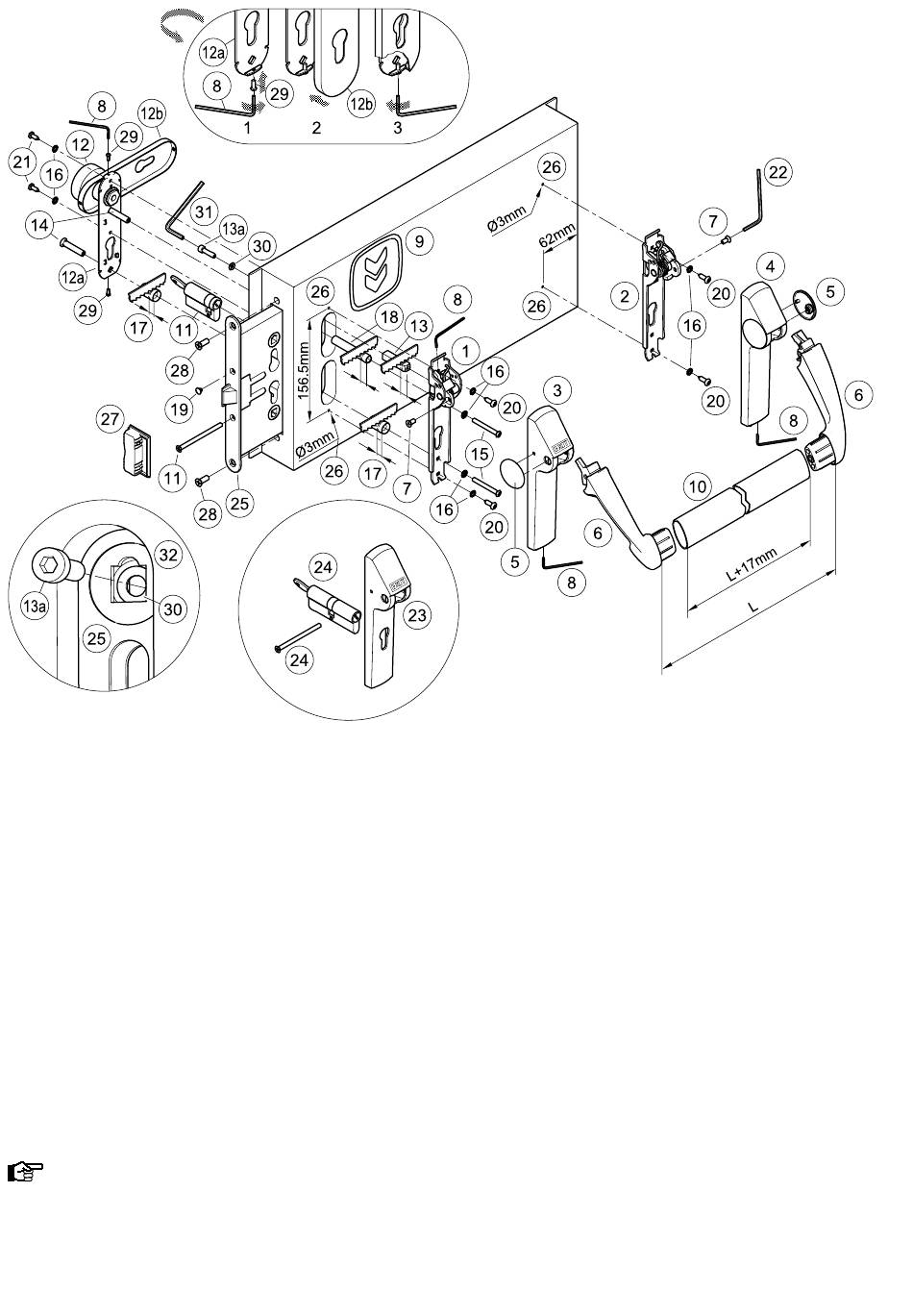

CONTENU DE L'EMBALLAGE KIT BARRE ANTIPANIQUE EXUS LX BSP
position qté description
1, 2 01 Groupe mécanisme Exus LX en acier inox
3, 4, 5 01 Emballage carter Exus LX avec bouchons
6 01 Emballage paire de bras-levier Exus LX
7 02 Vis M5x10mm gorge hexagonal
8 01 Clé hexagonale S2
9 01 Pictogramme autocollant (flèche verte)
10 01 Barre d'actionnement en acier inox
11 01 Cylindre simple entrée nickelé standard avec trois
clés et vis de fixation
12, 12a, 12b 01 Bouton fixe avec carter en acier inox et sous-plaque
en acier zingué
13, 13a 01 Tige carrée 9x9x40mm filetée avec vis M5x20mm à
tête hexagonale creuse
14 02 Douille filetée M5
15 02 Vis à tête fraisée bombée M5
Il est rappelé que l'installateur est tenu de rédiger, de signer et de
remettre au titulaire du site une déclaration d'installation correcte, en
faisant explicitement référence aux indications qui sont fournies par le
producteur du dispositif pour issue de secours et lui remettre une copie
de la notice de pose.
2/4
* version Exus LX DC BSP
avec cylindre double entrée
position qté description
16 08 Rondelle dentée
17 01 Entretoise Ø10,3x60,6mm
18 02 Entretoise Ø15,0x23,5mm
19 01 Bouchon couvre-trou noir Ø8,8mm
20 04 Vis autotaraudeuse à tête cylindrique Ø4,8x16mm
21 02 Vis autotaraudeuse à tête cylindrique Ø4,2x13mm
22 01 Clé hexagonale S3
* 23 01 Emballage carter Exus LX DC avec bouchons
* 24 01 Cylindre double entrée nickelé standard avec trois
clés et vis de fixation
25 01 Serrure antipanique
27 01 Gâche serrure porte Proget
29 02 Vis à tête bombée M3x8mm
30 01 Rondelle
31 01 Clé hexagonale S4
- 01 Gabarit de perçage A034
- 01 Notice de pose Kit barre antipanique Exus LX BSP
OUTILS À UTILISER
Tournevis cruciforme de grandeur moyenne ou visseuse électrique, perceuse
électrique et foret acier Ø3mm et Ø2mm, scie fine et scie pour acier inox.
