ENSEMBLE DE SOUS-TABLES AVANT ET ARRIÈRE
ACCESSOIRE N° 2876966

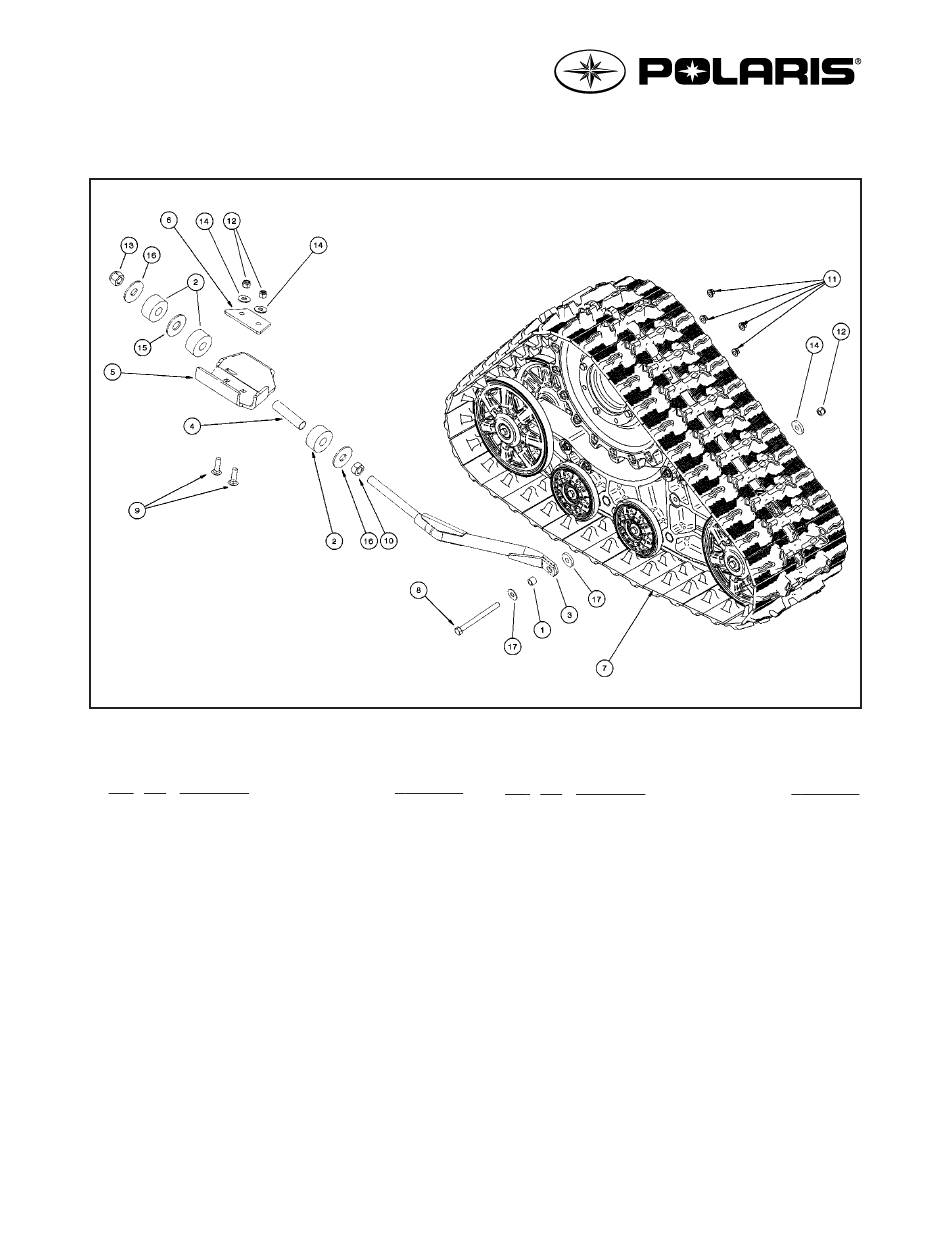

Figure 3 - Vue explosée - Sous-table arrière
Tableau 3 - Liste de pièces - Sous-table arrière
Réf. Qté Description
1 . . . .1 . .Espaceur de serrage . . . . . . . . . . . . . . .----------
2 . . . .3 . .Coussinet de caoutchouc (60 duro) . . .2875816
3 . . . .1 . .Tube anti-rotation arrière . . . . . . . . . . .----------
4 . . . .1 . .Tube espaceur de coussinet . . . . . . . . .----------
5 . . . .1 . .Plaque sous-table arrière droit. . . . . . . .----------
. . . . .1 . .Plaque sous-table arrière gauche. . . . . .----------
6 . . . .2 . .Plaque de serrage de sous-table arrière. ----------
7 . . . .1 . .Assemblage ensemble de chenilles
. . . . . . . . .arrière droit . . . . . . . . . . . . . . . . . . . . . . .n/a
8 . . . .1 . .Boulon hex. 3/8" nc X 4-1/4" . . . . . . .----------
9 . . . .2 . .Boulon de carrosserie 3/8" nc X 1-1/2" ----------
2510235
A-2510235 (F-Polaris)
N° de pièce
Réf. Qté Description
10 . . .1 . .Écrou 5/8" nc . . . . . . . . . . . . . . . . . . .----------
11 . . .4 . .Écrou à épaulement 3/8" nf . . . . . . . . .----------
12 . . .3 . .Écrou autobloquant 3/8" nc . . . . . . . . .----------
13 . . .1 . .Écrou autobloquant 5/8" nc . . . . . . . . .----------
14 . . .3 . .Rondelle 3/8" diam . . . . . . . . . . . . . . .----------
15 . . .1 . .Rondelle 3/4" D.I. X 2" D.E. X 1/8" . .----------
16 . . .2 . .Rondelle
. . . . . . . . .50mm D.E. X 17mm D.I. X 3mm . . . .----------
17 . . .2 . .Rondelle Fender
. . . . . . . . .3/8" D.I. X 1-1/4" D.E. X .12" . . . . . . .----------
- 5 -
