3. Instructions de fonctionnement

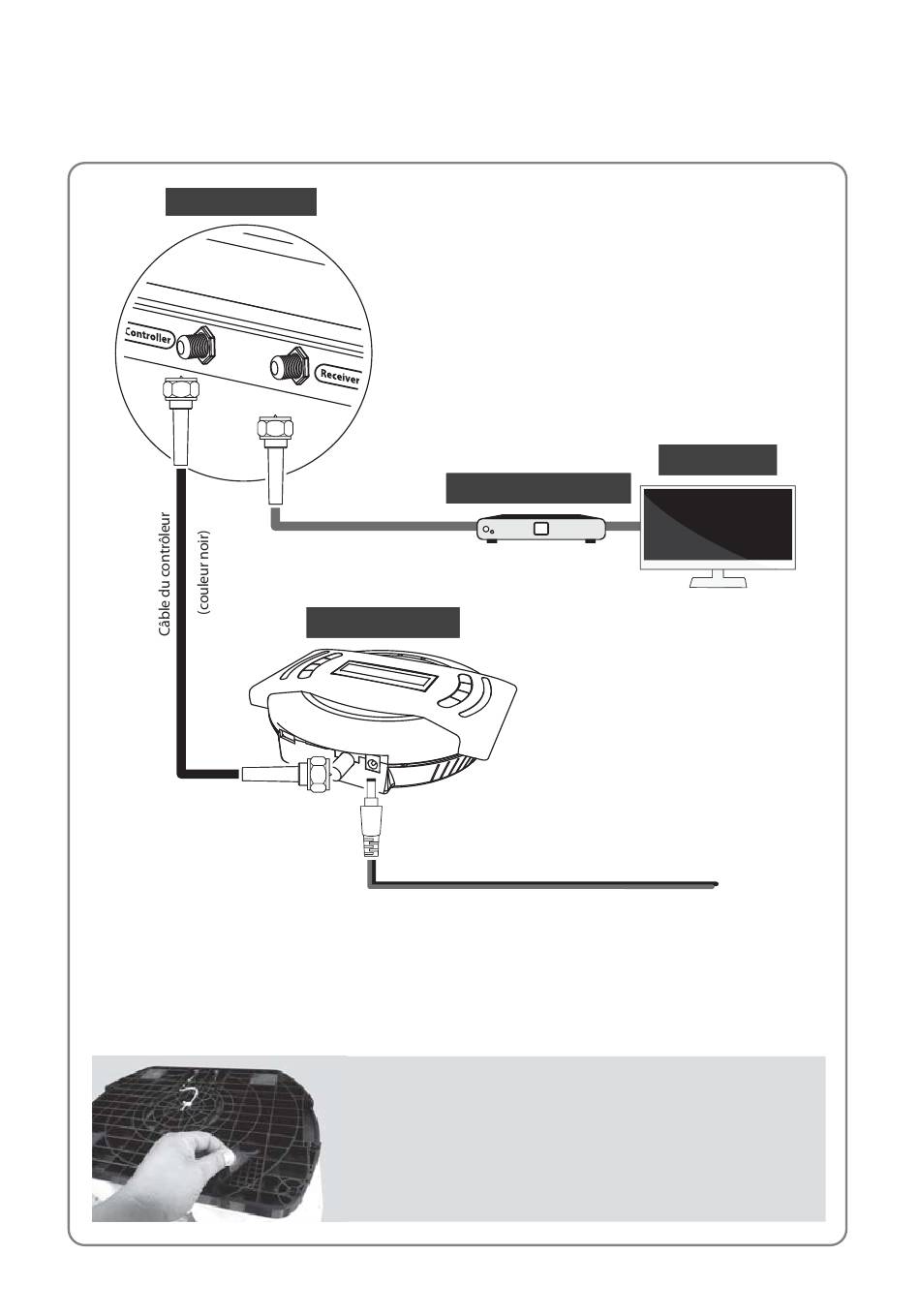

3-1. Diagramme de Connection

Unité principale
Utilisez le câble de couleur noir du contrôleur pour relier ce dernier à l'antenne.
Câble de contrôleur ressemble à le câble du récepteur, mais a une couleur différente
et l'étiquetage. S'il vous plaît vérifier les étiquettes à utiliser le câble approprié
pour le travail.
S'il vous plaît vous assurer que les câbles sont fournis, utilisés et non modifiés en
aucune façon.
Récepteur satellite
Câble du récepteur
(couleur grise)
Contrôleur
Adaptateur allume-cigarettes / câble d'entrée d'alimentation
Utilisation pour la portabilité
Monter 4 Coussin de la Base en dessous de la plaque
FRENCH - 6
Télé
