Pour fixer la station de recharge, vous avez besoin de :
•
4 pattes de fixation extérieures fournies avec les vis correspondantes (incluses dans la livraison).
•
4 vis appropriées (diamètre max. 6mm, tête de vis max. 12mm)
•
4 chevilles appropriées

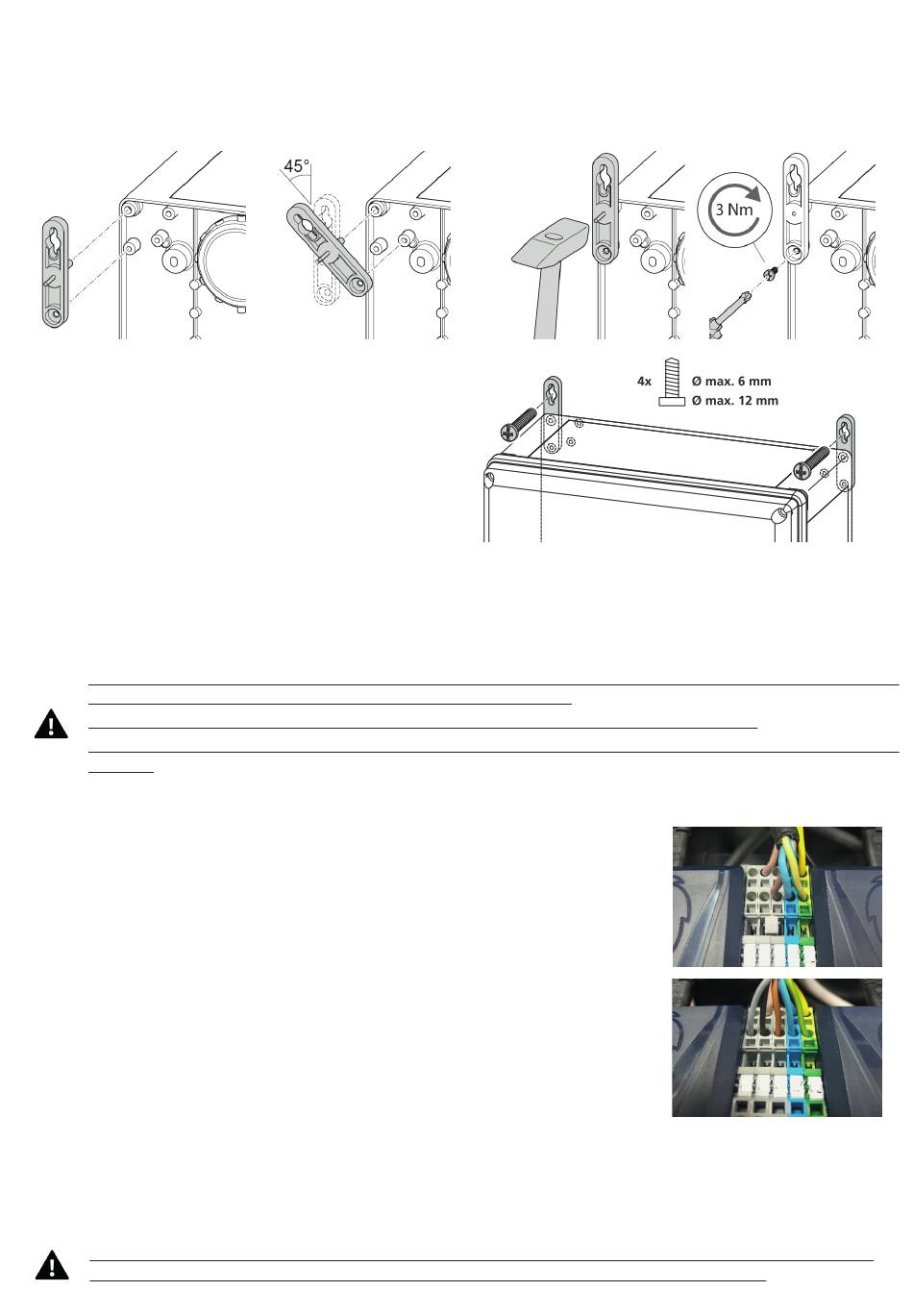

Pour commencer, fixez les 4 pattes de fixation extérieures au boîtier de votre LiON Box Max conformément aux pictogrammes
suivants.
•
Marquez les positions des points de fixation sur la surface
de fixation.
•
Percez les trous pour les points de fixation en fonction de
vos chevilles. Lors du perçage, veillez à ne pas endomma-
ger les conduites, les tuyaux, etc.
•
Placez les 4 chevilles dans les trous.
•
Vissez votre LiON Box Max en passant une vis dans chacun
des trous des pattes de fixation extérieures.
(Voir pictogramme ci-contre)
5. Connexion Électrique
Connectez votre LiON Box Max à l'aide du câble d'alimentation préinstallé à une prise de courant avec protection. Le câble d'alimen-
tation doit être posé de manière à ne pas présenter de risque de trébuchement. Votre LiON Box Max est maintenant prête à l'emploi.
Pour convertir votre LiON Box Max en une station à canal unique commutable, procédez comme suit :
Les étapes de travail décrites ci-dessous doivent être réalisées uniquement par un professionnel qualifié conformément aux
réglementations nationales et locales en matière d'installation électrique.
Effectuez tous les travaux sur la LiON Box Max en respectant les règles de sécurité électrique générales.
Les modifications ou transformations de la LiON Box Max doivent être réalisées uniquement par une personne qualifiée par
ONgineer.
Pour information : Le point de charge gauche est regroupé en usine avec la prise de courant bleue à contact de protection pour
former un canal. Le point de charge droit forme un canal séparé.
•
Assurez-vous que la LiON Box Max est hors tension avant de commencer les travaux.
•
Retirez le capot de protection contre les intempéries de la LiON Box Max.
•
Retirez le couvercle du boîtier de la LiON Box Max.
•
Desserrez les extrémités des câbles du cordon d'alimentation préinstallé à 3 conducteurs
des bornes de connexion 3, N et PE. Ensuite, retirez le pont de connexion entre les bornes 2
et 3 (voir l'image ci-contre).
•
Desserrez le presse-étoupe du cordon d'alimentation.
•
Enlevez les colliers de serrage qui fixent le cordon d'alimentation préinstallé.
•
Vous pouvez maintenant retirer du boîtier le cordon d'alimentation devenu inutile (cuivre 1
mm² - 4 mm²).
•
Passez ensuite le nouveau cordon d'alimentation à 5 conducteurs à travers le presse-étoupe
dans le boîtier.
•
Connectez les extrémités des fils préparés comme indiqué sur l'image ci-contre.
Pour information :
La phase commutée à la borne 3 alimente le canal droit. La phase commutée à la borne 2 alimente le canal gauche.
La borne 1 sert uniquement à fixer le fil inutilisé.
•
Fixez à nouveau le nouveau cordon d'alimentation avec des colliers de serrage.
•
Serrez à nouveau l'écrou de serrage du presse-étoupe.
Votre LiON Box Max est maintenant prête pour le fonctionnement en mode canal unique commutable.
Conformément aux réglementations nationales et locales, des tests de fonctionnalité et de sécurité appropriés peuvent
être requis après une réparation, une maintenance, etc., et ceux-ci doivent également être documentés.
- 2 sur 4 -
1 2 3
N PE
1
2
3
N
PE
