Montage et raccordements
►
Domaine d'application
Le kit sanitaire permet le raccordement d'un ballon ECS
et d'une pompe à chaleur 1 service.
Attention ! La production d'eau chaude sanitaire (ECS)
est réalisée par la PAC puis complétée, si nécessaire,
par l'appoint électrique du ballon sanitaire : le ballon
sanitaire doit être équipé d'un appoint électrique,
afi n de garantir une consigne supérieure à 45°C et pour
les cycles anti-légionelles.
►
La sonde sanitaire
Placer la sonde sanitaire dans le logement des sondes
du ballon sanitaire. Se référer à la notice technique du
ballon sanitaire.
►
La vanne directionnelle
Respecter le sens de montage de la vanne directionnelle :
- Voie AB : Arrivée du module hydraulique.
- Voie A ouverte : Départ vers le ballon ECS.
- Voie B ouverte : Départ vers le circuit de chauff age.
Ne pas positionner le servomoteur sous la vanne.
Oui
Oui

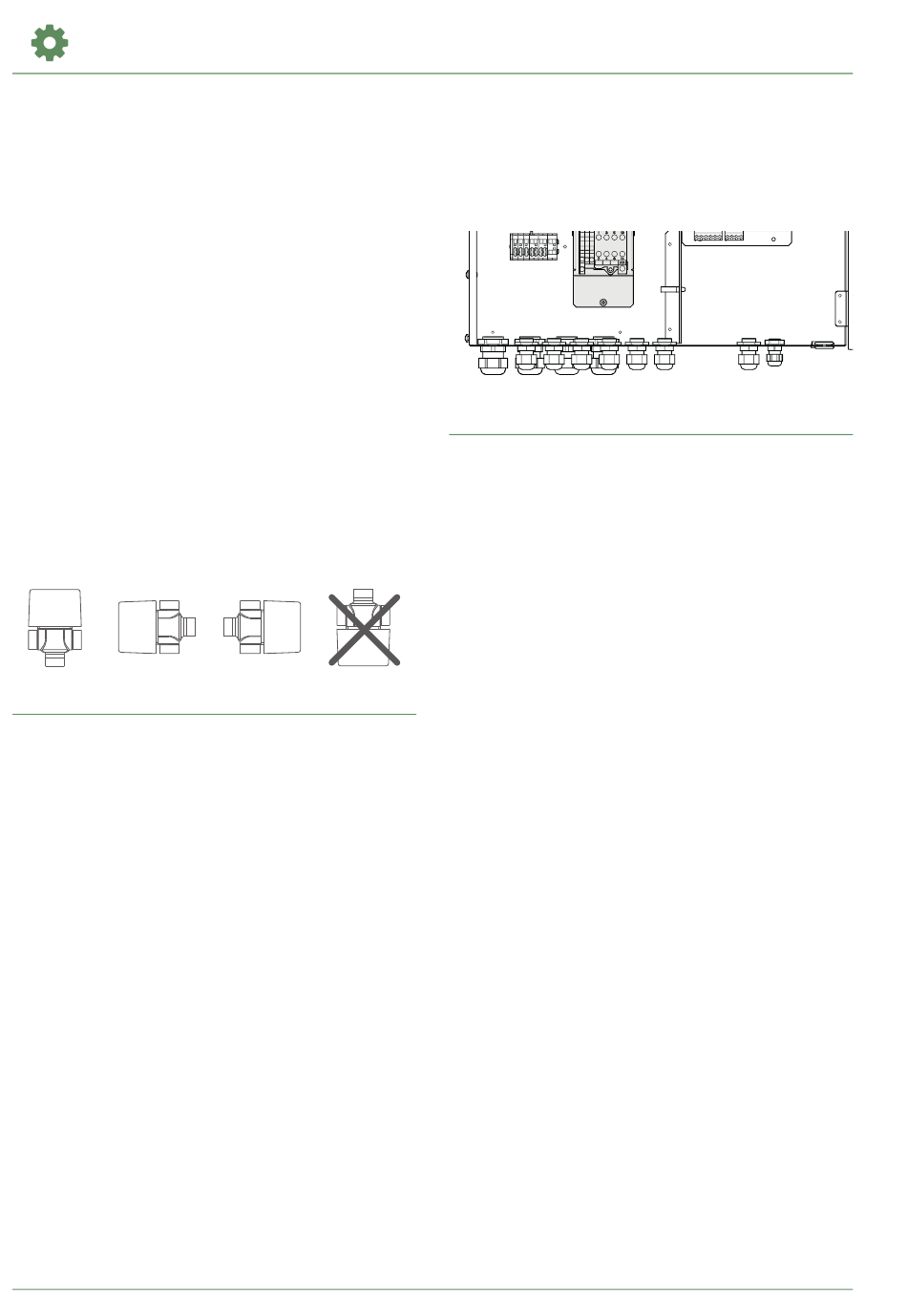

fi g. 1 - Positionnement de la vanne directionnelle
- 2 -
Oui
Non
►
Raccordements électriques
Les raccordements électriques ne seront eff ectués
que lorsque toutes les autres opérations de montage
(fi xation, assemblage, etc.) auront été réalisées.
Ne pas poser en parallèle les lignes de sondes et
les lignes du secteur afi n d'éviter les interférences.
Passe-fi ls
puissance
fi g. 2 - Passage de câble
Veiller à ce que tous les câbles électriques sont logés
dans les espaces prévus à cet eff et. Afi n d'éviter les
interférences intempestives dues aux pointes de
tension du secteur, utiliser un câble blindé (type câble
téléphonique) pour le raccordement des sondes.
• 1 - Placer l'ensemble relais-bornier dans le coff ret électrique.
• 2 - Raccorder la sonde sanitaire sur les bornes 3 et 4
du connecteur X84 de la carte de régulation de la PAC.
• 3 - Raccorder le faisceau avec le connecteur 5 plots sur X15.
• 4 - Connecter la vanne directionnelle.
• 5 - Raccorder la résistance du ballon ECS mixte sur le
bornier.
• () - Raccorder l'alimentation du système ACI
(protection anti-corrosion active) du ballon si celui-
ci en est pourvu sur une alimentation permanente
protégée au niveau requis par le constructeur.
• 6 - Raccorder l'alimentation électrique du ballon
provenant du tableau électrique sur le bornier (Protection
par disjoncteur calibré).
• Contrat souscrit avec le fournisseur d'énergie
Il est possible d'asservir le fonctionnement de la PAC
à des contrats particuliers, HP/HC (heure pleine/heure
creuse), jour/nuit. En particulier, la production d'ECS
à la température confort sera réalisée aux heures où
l'électricité est la moins chère.
• 7 - Raccorder le contact "fournisseur d'énergie" sur
l'entrée EX2 du connecteur X11.
230V sur entrée EX2 = information heures pleines activée.
- Régler la confi guration ECS sur "Tarif heures creuses".
Kit sanitaire (073991) / INSTALLATION / 1416 - FR
Passe-fi ls
sondes
