Guide d'utilisation ECL Comfort 210/296/310, application A232 / A332
Circuit ECS
La limitation de température de retour est basée sur une valeur de
température constante.
Le régulateur change automatiquement la température de départ
souhaitée pour obtenir une température de retour acceptable si la
température de retour est inférieure ou supérieure à la limitation
définie.
Cette limitation est basée sur une régulation PI où P (facteur de
« Gain ») répond rapidement aux déviations et I (« Temps d'adapt. »)
répond lentement et supprime au fil du temps les petits décalages
entre les valeurs souhaitées et les valeurs réelles. Pour ce faire, la
température de départ souhaitée est modifiée.

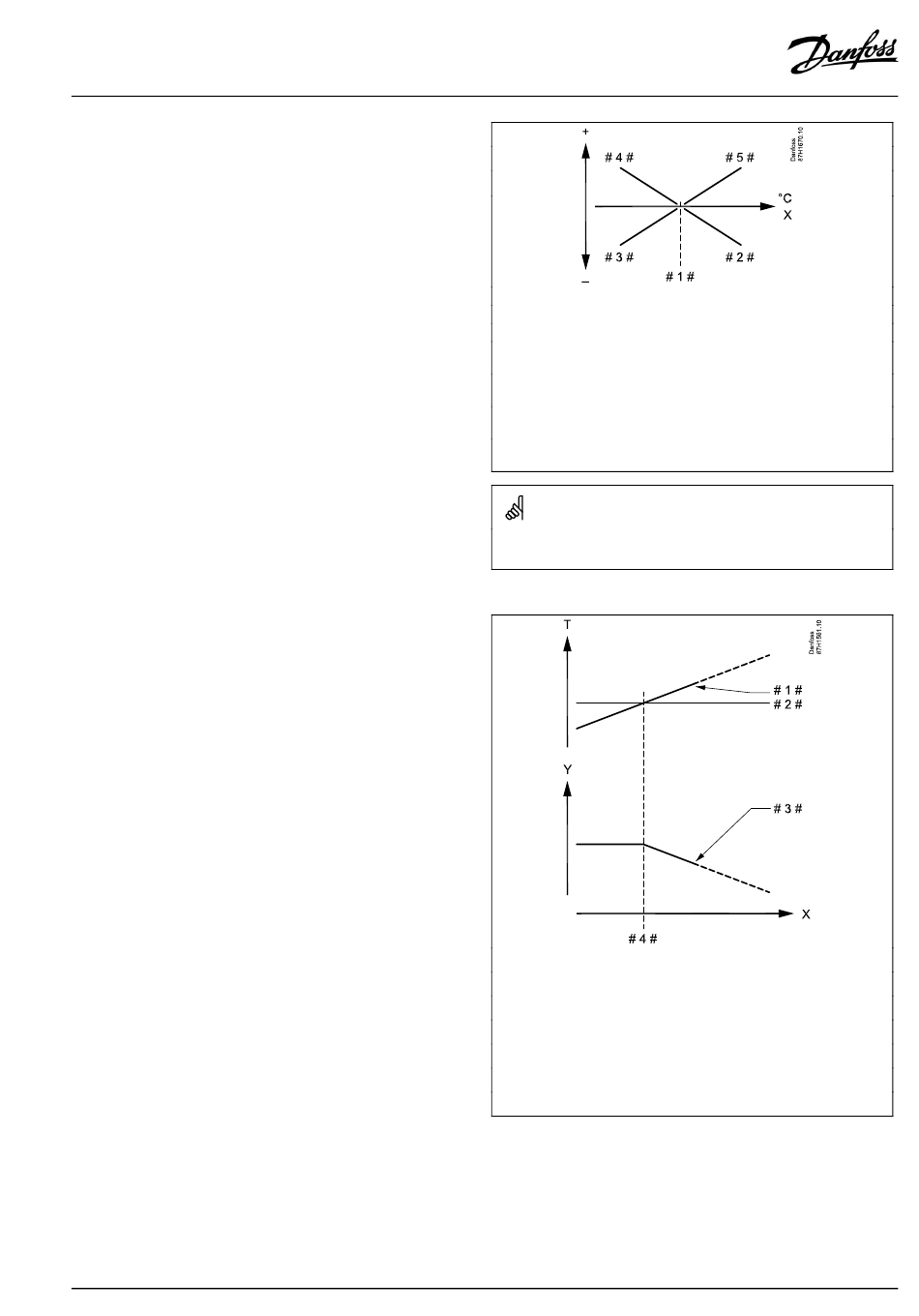

Exemple, limitation de température de retour maximale ;
la température de retour devient supérieure à la limitation
AQ150486469826fr-000501
= Température de retour
X
= Limitation de température
# 1 #
= Gain négatif (1x035) lorsque temp. retour devient supérieure à
# 2 #
limitation temp.
= Gain négatif (1x036) lorsque temp. retour devient inférieure à
# 3 #
limitation temp.
= Gain positif (1x036) lorsque temp. retour devient inférieure à
# 4 #
limitation temp.
= Gain positif (1x035) lorsque temp. retour devient supérieure à
# 5 #
limitation temp.
Si le facteur de « Gain » est trop élevé et/ou le « Temps d'adapt. » trop
bas, il existe un risque de régulation instable.
= Température
T
= Température
Y
= Heure
X
# 1 # = Température de retour
# 2 # = Limite de température de retour
# 3 # = Température de départ souhaitée
# 4 # = Point d'action
