1.4 Affichages d'état

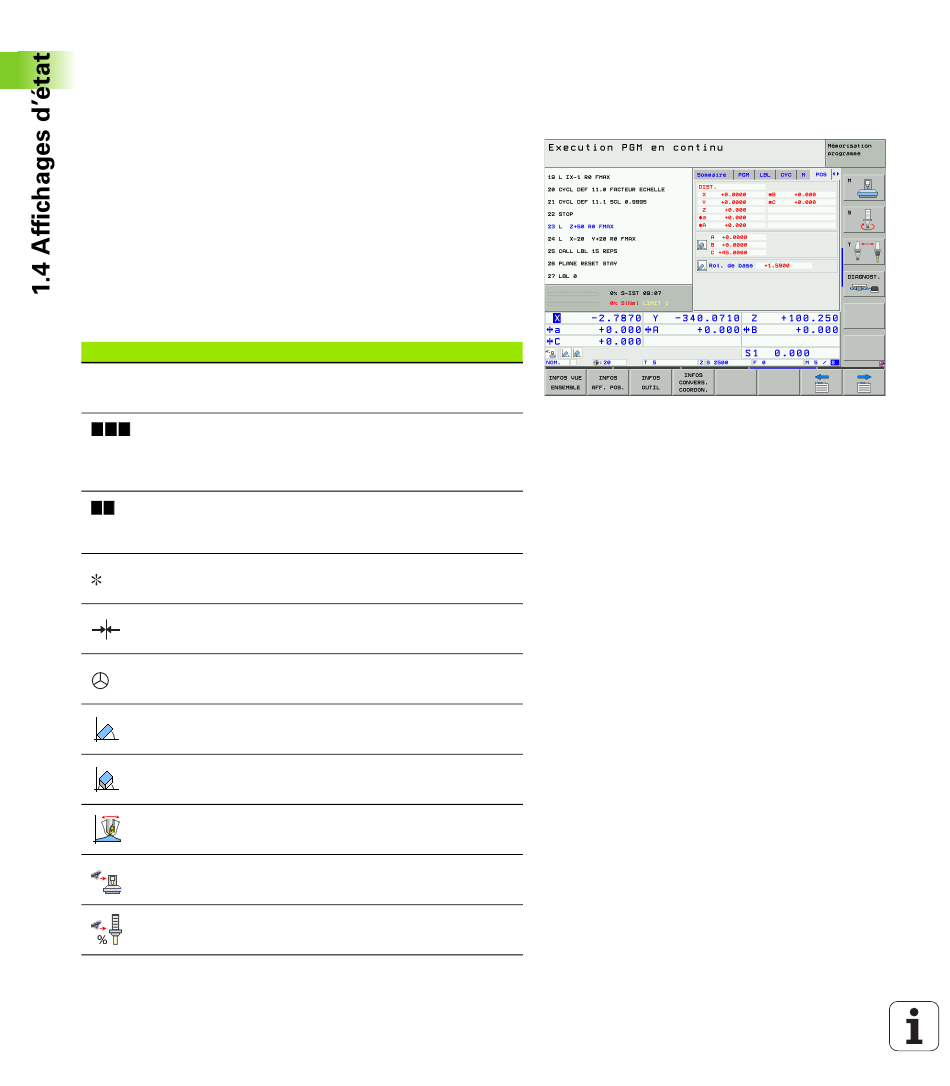

Affichage d'état „général"
L'affichage d'état général dans la partie inférieure de l'écran vous
informe de l'état actuel de la machine. Il apparaît automatiquement
dans les modes
„
Exécution de programme pas à pas et Exécution de programme en
continu tant que l'on n'a pas sélectionné exclusivement
„graphisme" ainsi qu'en mode
„
Positionnement avec introduction manuelle.
En modes de fonctionnement Manuel et Manivelle électronique,
l'affichage d'état apparaît dans la grande fenêtre.
Informations délivrées par l'affichage d'état
Symbole Signification
Coordonnées effectives ou nominales de la position
EFF
actuelle
Axes machine; la TNC affiche les axes auxiliaires en
X Y Z
minuscules. La succession et le nombre des axes
affichés sont définis par le constructeur de votre
machine. Consultez le manuel de votre machine
L'affichage de l'avance en pouces correspond au
F S M
dixième de la valeur active. Vitesse de rotation S,
avance F, fonction auxiliaire active M
Exécution de programme lancée
Axe serré
L'axe peut être déplacé à l'aide de la manivelle
Les axes sont déplacés en tenant compte de la
rotation de base
Les axes sont déplacés dans le plan d'usinage incliné
La fonction M128 ou FUNCTION TCPM est active
La fonction Contrôle dynamique anti-collision
DCM est active
La fonction Asservissement adaptatif de l'avance
AFC est active (option de logiciel)
52 1 Introduction
