7.6.3
Connexion à un dispositif d'interface 3G4010CF hors du Canada
Pour plus d'informations sur les récepteurs compatibles, voir l'annexe A - Récepteurs compatibles.

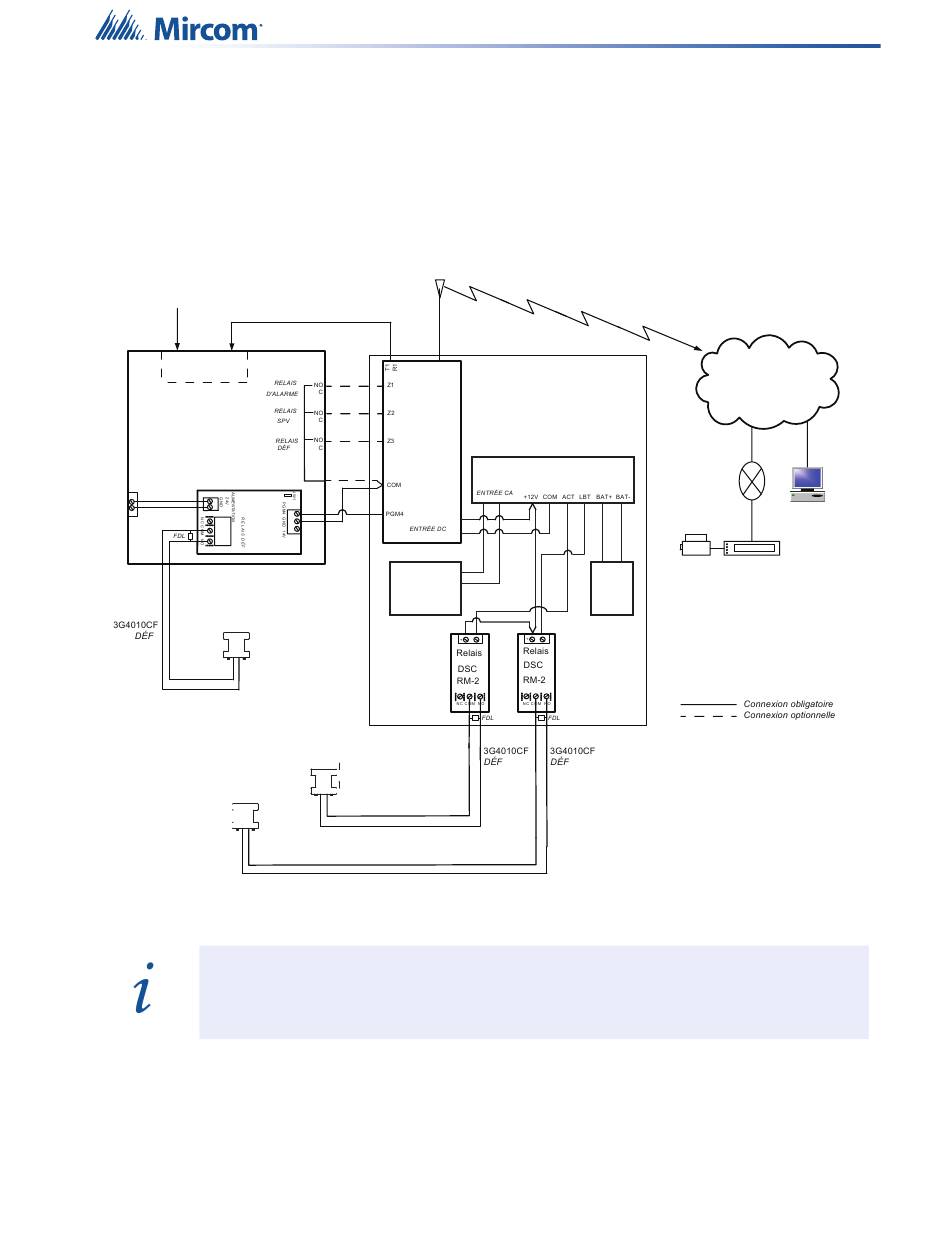

Une connexion typique est illustrée à la Figure 28. Le 3G4010CF est alimenté séparément du
PCS-100 et nécessite 2 relais DSC RM-2 (vendus séparément). La carte d'interface de
communication passive PCS-100 (vendue séparément) est également nécessaire.
FX3500RCU - Connexion 3G4010CF - Schéma typique
Connexion
téléphonique de la
ligne A
Ligne 1
Ligne 2
C.O.
C.O.
FX-3500RCU
ALIMENTATION AUX.
+
PCS-100
-
Module adressable
configuré en tant que
radio-problème
3G4010CF
Module adressable configuré en
tant que problème de batterie
faible
Figure 27
Note:
certification UL864 10ème édition.
+
Transformateur
Module adressable
configuré en tant
que panne de CA
Connexion d'un PCAI à un dispositif d'interface 3G4010CF à l'extérieur du Canada
Le dispositif d'interface DSC 3G4010CF est nécessaire si l'installation requiert la
Vers GSM/GPRS
3G4010CF
PS4086
-
Batterie
-
-
Installation typique au Canada:
- Tous les appareils doivent être installés dans la même pièce
- Tout le câblage étendu doit être placé dans un conduit métallique
- Câblage entre le PCAI et le 3G4010CF : 20 pieds maximum.
- Contactez le DSC pour reprogrammer les entrées de zone afin qu'elles
correspondent au PCAI, comme indiqué dans ce diagramme.
- Utilisez 2 relais DSC RM-2 (vendus séparément) pour superviser à la fois les
pannes de courant et les problèmes de batterie faible.
- Installer les relais DSC RM-2 à l'intérieur du boîtier 3G4010CF au-dessus du
PS4086.
L'internet
Routeur
Ordinateur
Console SG-
Systems 2.1
SYSTÈME IV
IMPRIMEUR
SUR-GARD
IP interrne: X.X.X.X
IP externe: X.X.X.X
Passerelle par défaut: X.X.X.X
Masque de sous-réseau: X.X.X.X
Port #: AAAA (UDP)
Légende :
79
