DIRECTIVES DE MONTAGE
REMARQUE : Il est préférable d'être DEUX PERSONNES pour
faire l'assemblage de ce foyer au gaz.

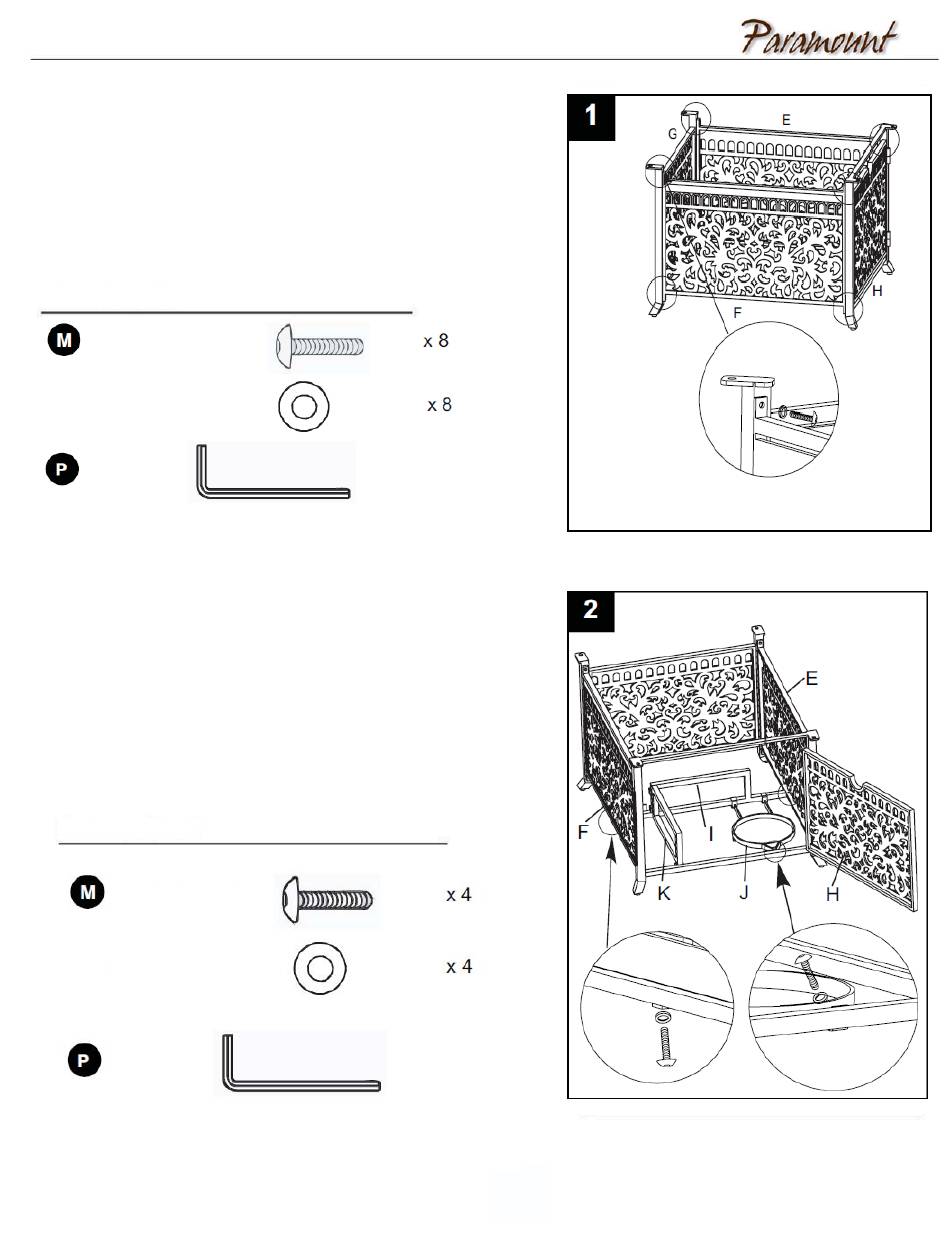

1. Assemblez les panneaux latéraux (E, F, G, H) au haut et au bas
de chaque panneau, en utilisant un boulon (6*20mm) et une
rondelle (M6) (M), tel que l'illustre la Figure 1, à l'aide d'une clé
hexagonale. (Assurez-vous que les trous sur les panneaux
latéraux E et F se trouvent au bas des panneaux, car ces trous
permettront de fixer en place le support du réservoir à gaz et le
support du réservoir à gaz à la 2
Matériel utilisé
Boulon (6*20mm)
Boulon (6*32)
Rondelle (M6)
(M6)
Rondelle
Rondelle à ressort
Écrou
(M6)
Clé
2. Fixez le support du réservoir à gaz (I) sur les trous situés au
bas des panneaux E et F à l'aide de 2 boulons (6*20mm) et de
2 rondelles (M6) (M). Enfilez ensuite les extrémités du support
du réservoir à gaz (J) sur le côté droit de la ferrure pour le
réservoir à gaz (I) et mettez les 2 trous sur le devant du support
du réservoir à gaz (J) vis-à-vis les 2 trous dans le cadre de la
porte (H), puis fixez-les à la partie inférieure du cadre de la
porte en utilisant 2 boulons (6*20mm) et 2 rondelles (M6)(M).
Enfilez ensuite la barre de protection (K) sur le côté gauche de
la ferrure pour le réservoir à gaz, puis enfilez le devant de la
barre de protection sur la partie au bas du cadre de la porte (H).
Matériel utilisé
Boulon (6*20mm)
Boulon (6*32)
Rondelle (M6)
(M6)
Rondelle
Rondelle à ressort
(M6)
Écrou
Clé
e
étape).
(M6)
(M6)
6
M
M
M
