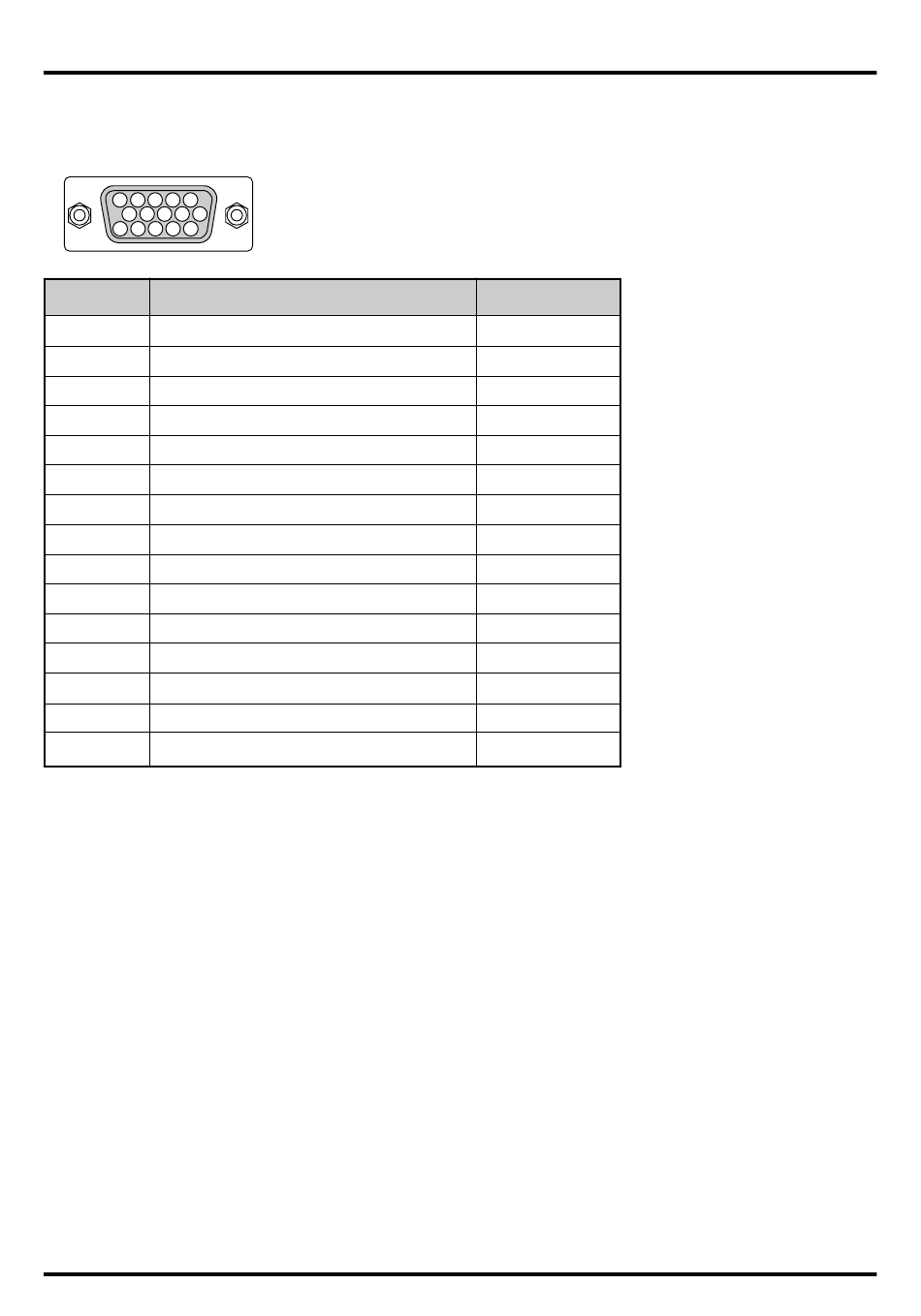

Configuration des broches D-Sub

Connecteur Mini D-Sub 15 broches
5
4
3
2
1
10
9
8
7
6
15
14
13
12
11
No. broche
Signal RGB (Analogique)
1
Rouge
2
Vert ou Sync activé Vert
3
Bleu
4
Terre
5
Terre
6
Rouge Terre
7
Vert Terre
8
Bleu Terre
9
Pas de connexion
10
Signal Sync Terre
11
12
DONNÉES Bi-directionnelles (SDA)
13
Sync Horizontale ou Sync Composite
14
Sync.Verticale
15
Horloge de données
Niveau du Signal
Signal vidéo : 0,7 Vp-p (Analogique)
Signal sync : niveau TTL
Signal YCbCr
Cr
Y
Cb
Cr Terre
Y Terre
Cb Terre
F–54
