Relais de sécurité
Installation électrique
Comme les relais de sécurité peuvent être utilisés avec de nombreux dispositifs primaires de sécurité et
peuvent interfacer une multitude de configurations de commandes de machines, il n'est pas possible de
donner des instructions de câblage précises des contacts de sortie. Les instructions qui suivent sont
générales par nature.
Les contacts de sortie des relais de sécurité n'ont pas de fonction de retard. Ils ouvrent en 20 milli-
secondes à partir du moment où les contacts de contrôle en provenance du dispositif primaire de
sécurité s'ouvrent.
IM-T-9A
S3
K2
K1
S4
13
23
33

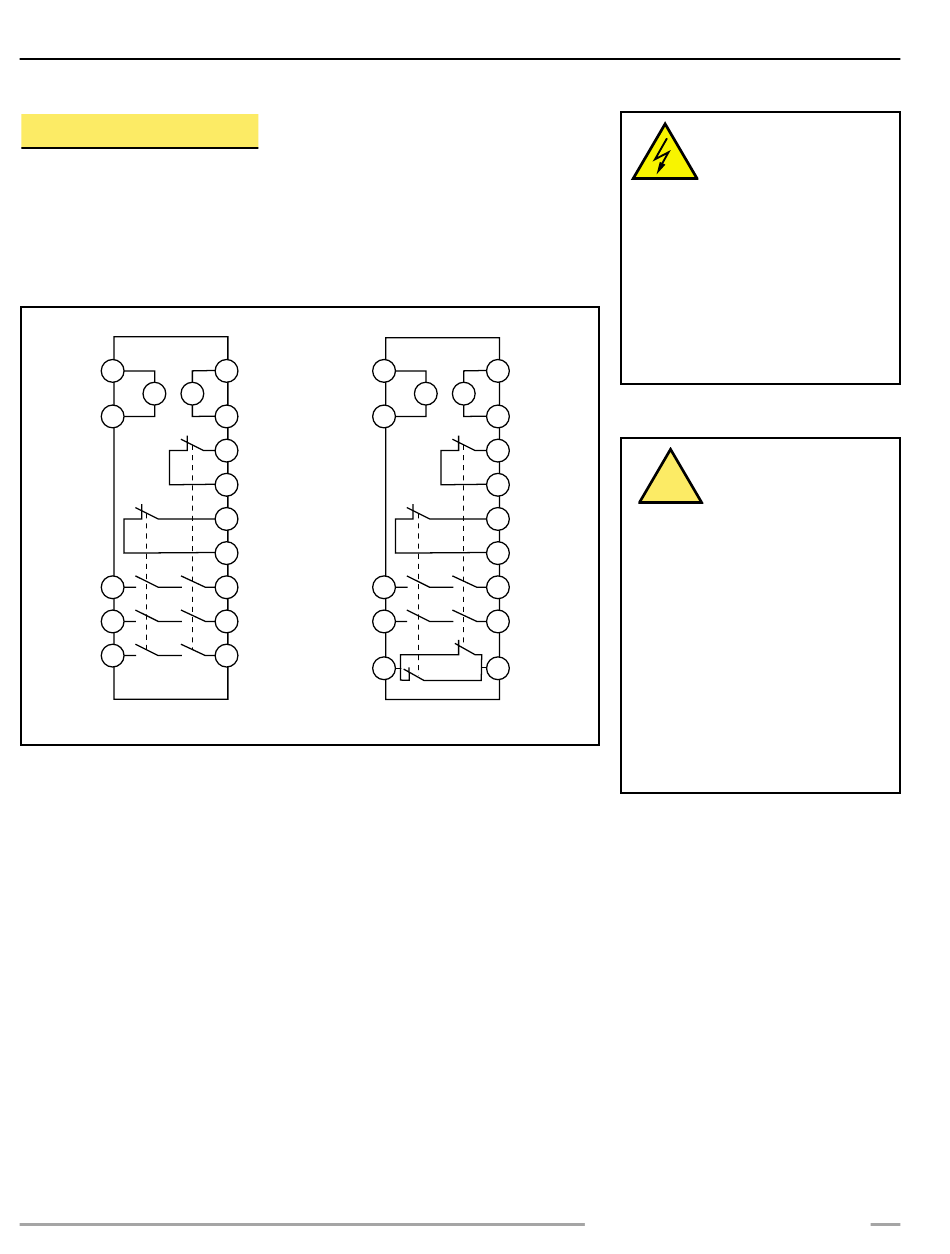

Figure 4. Broches du relais de sécurité
6
FD134
– Modèles IM-T-9A et IM-T-11A
S1
S3
S2
S4
Y1
Y2
Y3
Y4
14
13
24
23
34
31
IM-T-11A
S1
K2
K1
S2
Y1
Y2
Y3
Y4
14
24
32
ATTENTION . . .
Tensions dangereuses
Débrancher systématiquement toutes les
alimentations du relais de sécurité, du
dispositif primaire de sécurité et de la
machine commandée avant d'effectuer
un raccordement de câbles. L'installation
électrique et le câblage doivent être faits
par du personnel qualifié et doit respecter
les normes NEC (National Electrical Code),
EN 60204-1 et –2 et toutes les normes et
codes locaux.
AVERTISSEMENT . . .
!
Utilisation des suppres-
seurs d'arc
Si on utilise des suppresseurs d'arc, ils
DOIVENT être installés entre les bobines
des éléments de commande primaire de la
machine (MPCE1, MPCE2) comme illustré.
NE JAMAIS installer les suppresseurs
directement entre les contacts de sortie
du relais de sécurité. Il est possible que
les suppresseurs ne produisent pas de
court-circuit. S'il est installé directement
entre les contacts de sortie du relais de
sécurité, un suppresseur en court-circuit
crée une condition non sûre qui peut
entraîner des blessures sérieuses ou
même la mort.
Banner Engineering Corp.
Minneapolis, MN U.S.A.
•
www.bannerengineering.com • Tél. : 763.544.3164
