Couplage en AC utilisant des onduleurs SolarEdge dans des installations de stockage
uniquement
La figure ci-dessous montre un site sur lequel un onduleur Hub Home triphasé est couplé en AC à un onduleur triphasé
SolarEdge existant. Outre le couplage AC, l'onduleur Hub SolarEdge Home triphasé peut également être connecté à une chaîne
d'optimiseurs de puissance.
Si les deux onduleurs ne sont pas connectés par une communication maître/esclave, le fonctionnement en mode Maximiser
l'autoconsommation (MSC) est obtenu en connectant un compteur de production à la sortie AC de l'onduleur existant et sa
communication à l'onduleur Hub SolarEdge Home triphasé (maître). La connexion du compteur à un onduleur autre que le
maître n'est pas autorisée. Pour les procédures de connexion détaillées, reportez-vous au guide d'installation de l'onduleur.
PV
Batterie 48V
SolarEdge Home
Optimiseur de
puissance
(en option)

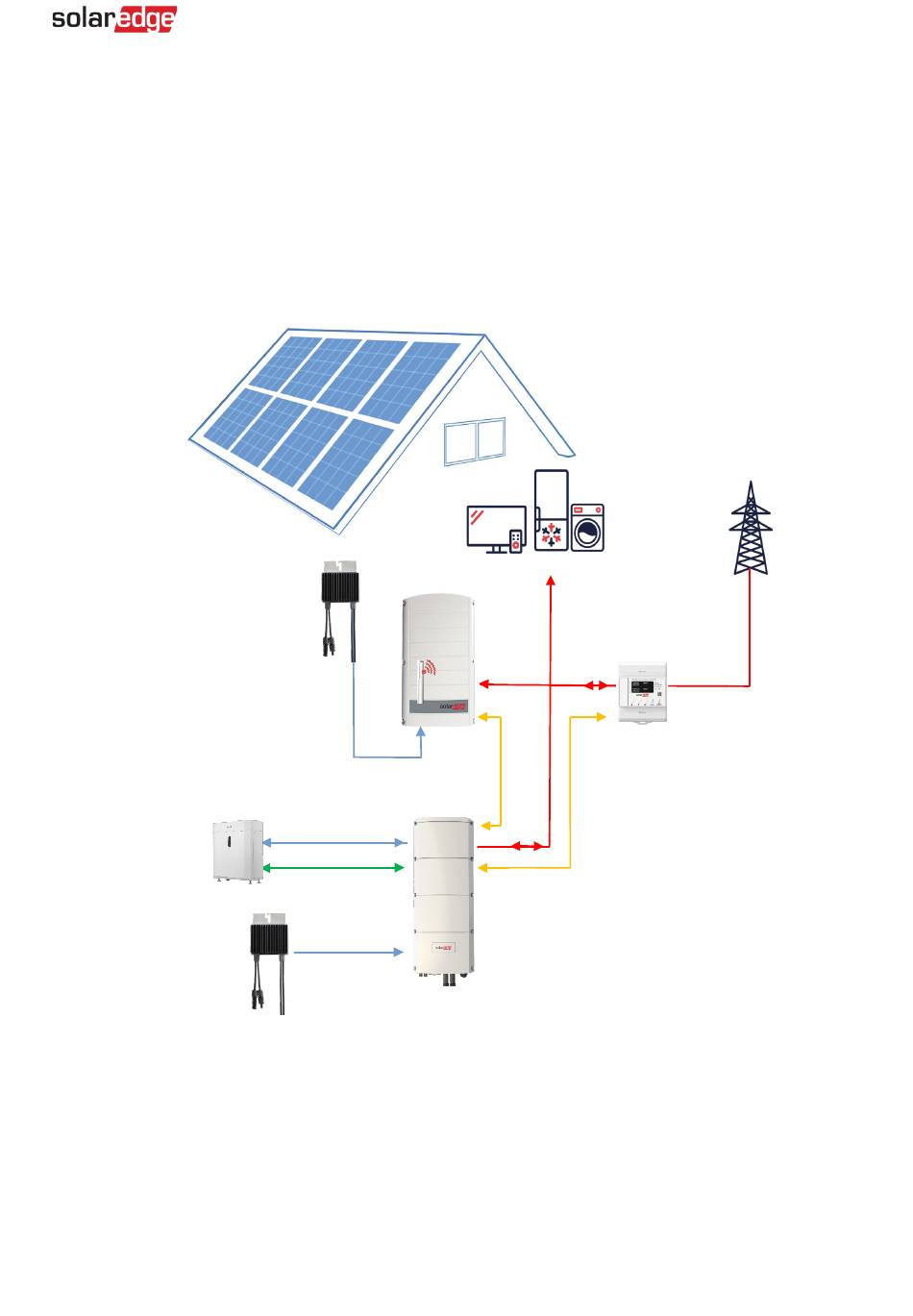

Figure 12 Onduleur Hub Home triphasé couplé en AC avec un onduleur SolarEdge triphasé existant
Onduleur Hub SolarEdge Home triphasé – Cas d'utilisation pour le stockage et le backup
Onduleur triphasé
Puissance
SolarEdge
Optimiseur
DC
48 V DC
CAN
DC
Charges du domicile
AC
RS485-2 Leader
Réseau SolarEdge Home
ou RS485
Onduleur SolarEdge Home
Hub - Triphasé
Version 1.2, octobre 2023
Réseau
Compteur
d'énergie
17
