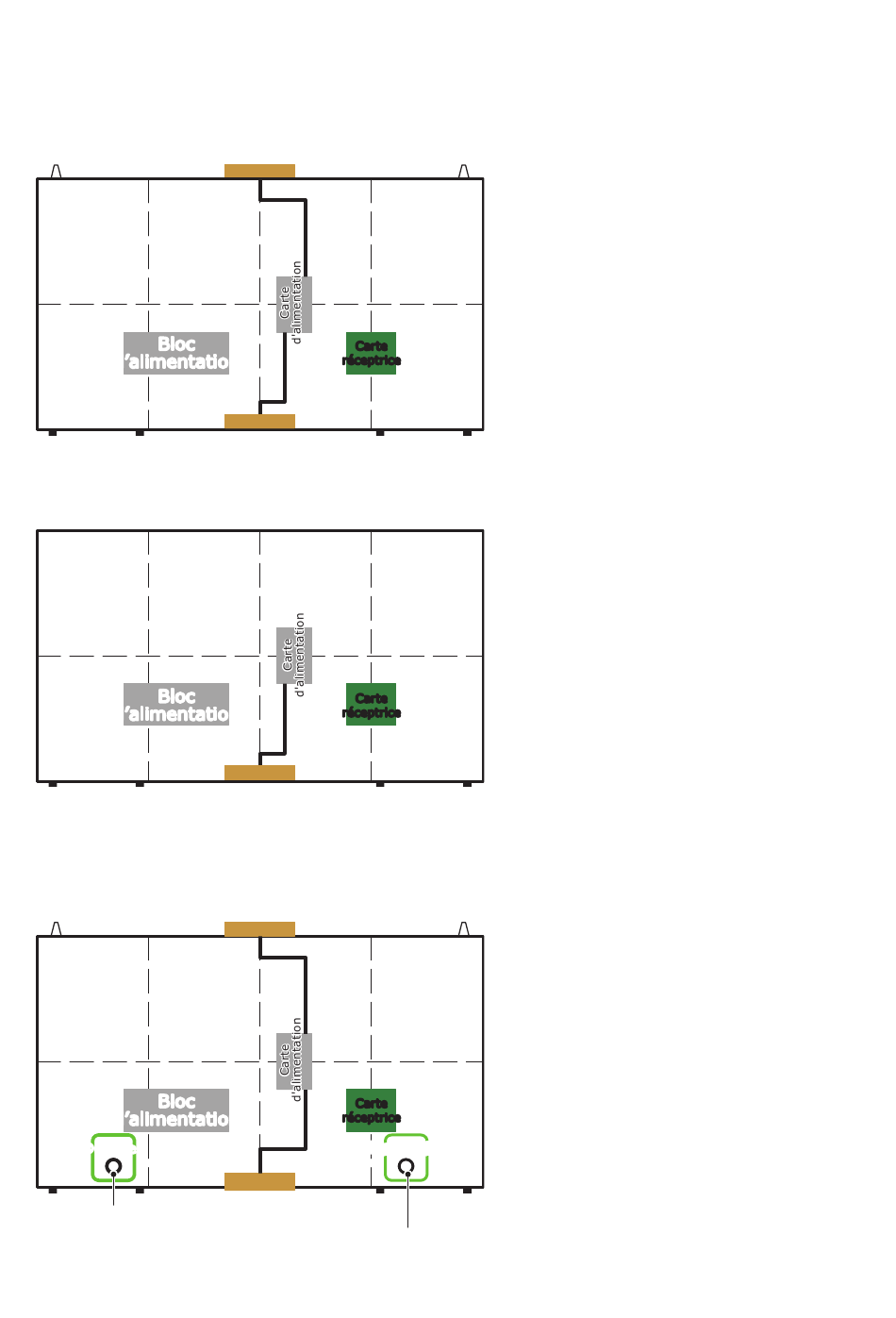

Il existe deux types de boîtiers.
(1) Type A
Les connecteurs sont présents sur les côtés inférieur et supérieur. Des broches de guidages sont
présentes sur le dessus.
Bloc
d'alimentation
(2) Type B
Il n'y a pas de connecteurs sur le côté supérieur. Il n'y a pas de broches de guidage.
Bloc
d'alimentation
[Lors de l'assemblage d'un jeu de cadre de 6 x 6 à l'aide de FC009i]
Il est nécessaire de connecter un câble LAN durant le travail d'installation. C'est la raison pour
laquelle un modèle (Type A') muni à l'arrière d'un port pour y connecter un câble LAN a été mis à
disposition.
Bloc
d'alimentation
Données
Port pour connexion d'un câble LAN
Port pour la connexion du cordon d'alimentation
Carte
réceptrice
Carte
réceptrice
Carte
réceptrice
Alimentation
