Connecteurs lecteur/encodeur Picopath
Les affectations des axes Picopath sont effectuées dans le logiciel Phoenix, depuis l'écran Configuration Machine >
Axes. Pour de plus amples renseignements, consulter le Manuel d'installation et de configuration du logiciel Phoenix.
Utiliser les renseignements suivants pour créer des câbles lecteur/encodeur Picopath.
Le connecteur lecteur/encodeur Picopath correspondant est un connecteur circulaire à 37 contacts :
•
Connecteur de câble : AMP 208472-1
•
Contacts AMP 66099-3 (16 – 18 ga), AMP 66103-3 (20 – 24 ga)
•
Câblage : Belden N° 9504 ou équivalent pour les signaux de l'encodeur
•
Câblage : Belden N° 9501 ou équivalent pour les signaux du lecteur
•
Kit Hypertherm : 228489
Notes :
•
Activer les lecteurs individuels de chaque axe pour un fonctionnement correct.
•
Fixer les protections des câbles à la coque métallique du connecteur pour une isolation sonore optimale,
et maintenir les signaux fréquents séparément de la masse.
16
10
23
5
29
1
4
33
15
28
22

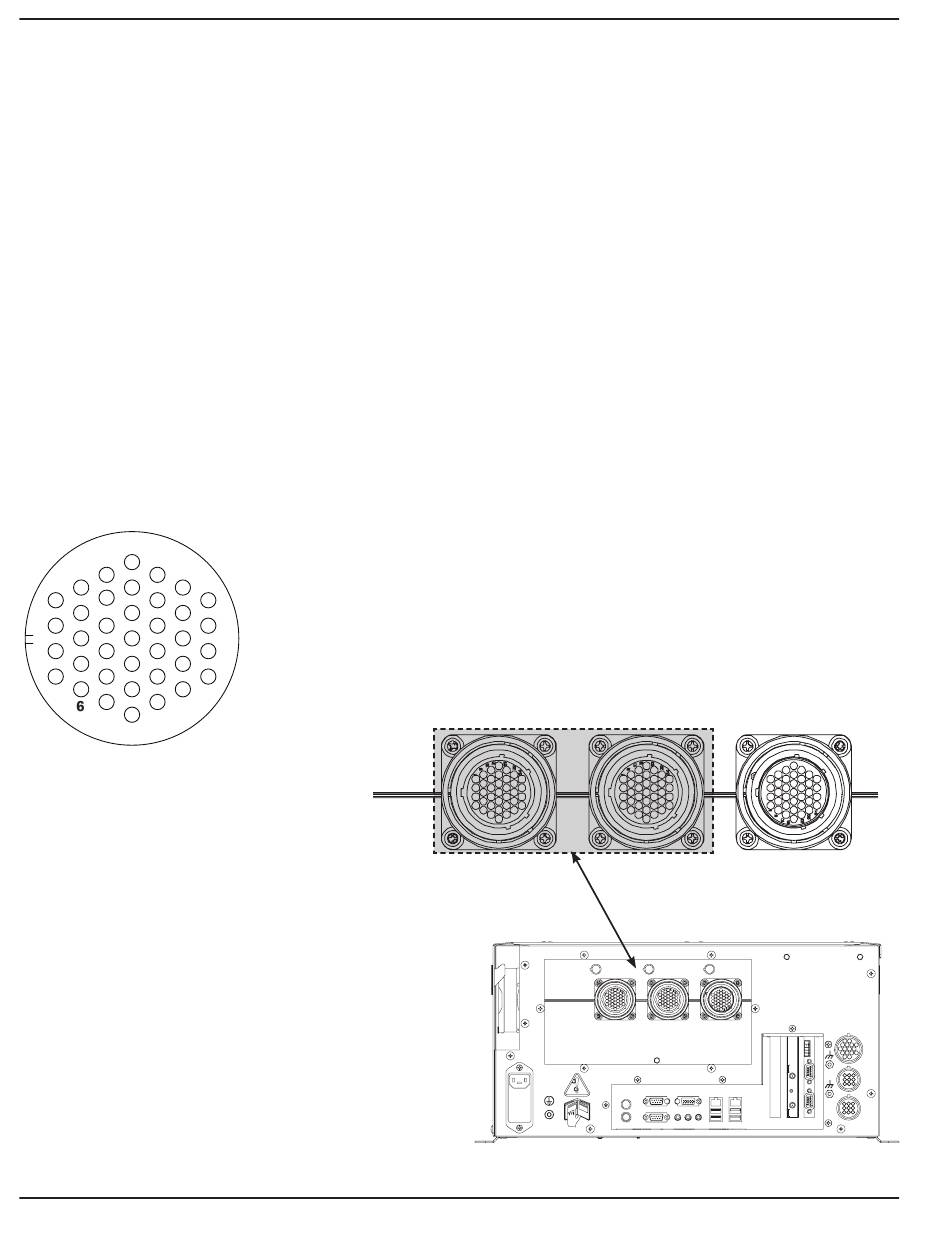

Connecteurs J6 et J7 du
lecteur/encodeur Picopath
2-12
34
37
Connecteurs lecteur/encodeur Picopath
J6
AxES z/W
LECT/ENCoD
MicroEDGE Pro Manuel d'instructions 807292 Révision 1
J7
AxES x/y
E/S
LECT/ENCoD
