AT50
NOTICE CONSTRUCTEUR
Page 3
III. INSTALLATION
Installation du point fixe

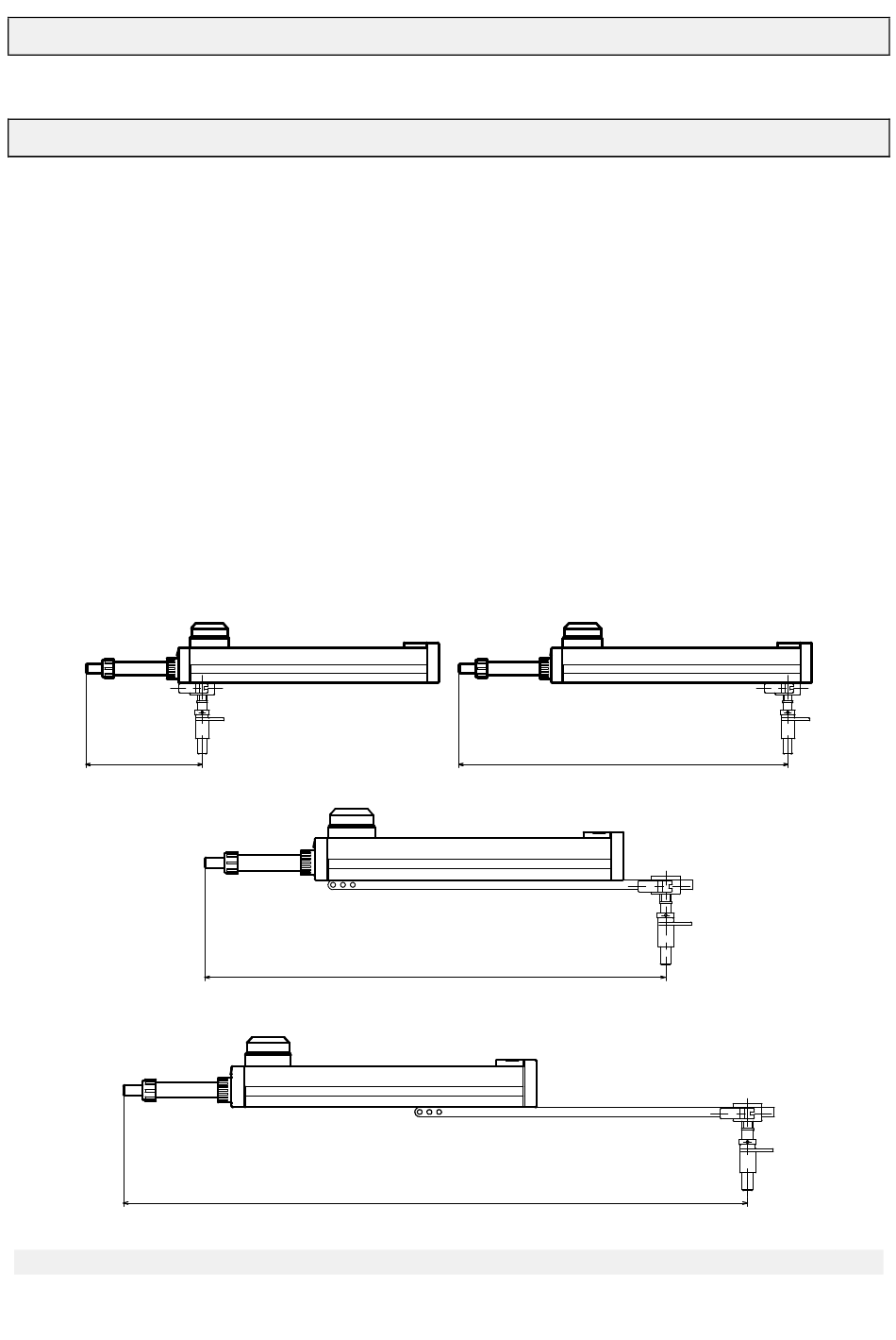

Le pilote AT50 est livré avec un pivot articulé qui coulisse sous le profilé. Le blocage en
point fixe à l'endroit choisi se fait par un verrouillage par excentrique. Ce pivot vient se
loger dans l'un des deux supports de dame de nage livrés avec l'appareil (support latéral
ou support étanche à encastrer). Le support se fixe sur le banc de cockpit ou l'hiloire sur
une ligne passant par la tête d'homme et perpendiculaire à la barre lorsqu'elle est dans
l'axe du bateau (tolérance ± 5°). Une pastille adhésive à coller sur le boitier est livrée avec
l'appareil et permet de repérer la position du pivot en son point neutre (sans TRIM).
LE PILOTE EST A INSTALLER SUR TRIBORD
En cas de montage impératif sur bâbord, une modification peut être effectuée dans nos
ateliers.
Afin d'exercer tout l'effort sur la barre sans décrochage du vérin, il est nécessaire que le
pilote soit dans un plan horizontal (± 5°).par rapport à la tête d'homme. Pour ce faire, un
rattrapage de niveau est prévu. Il suffit de faire coulisser à bonne hauteur la bague
verrouillée sur le pivot par une vis pointeau.
225 mm
700 mm
750 mm
1030 mm
