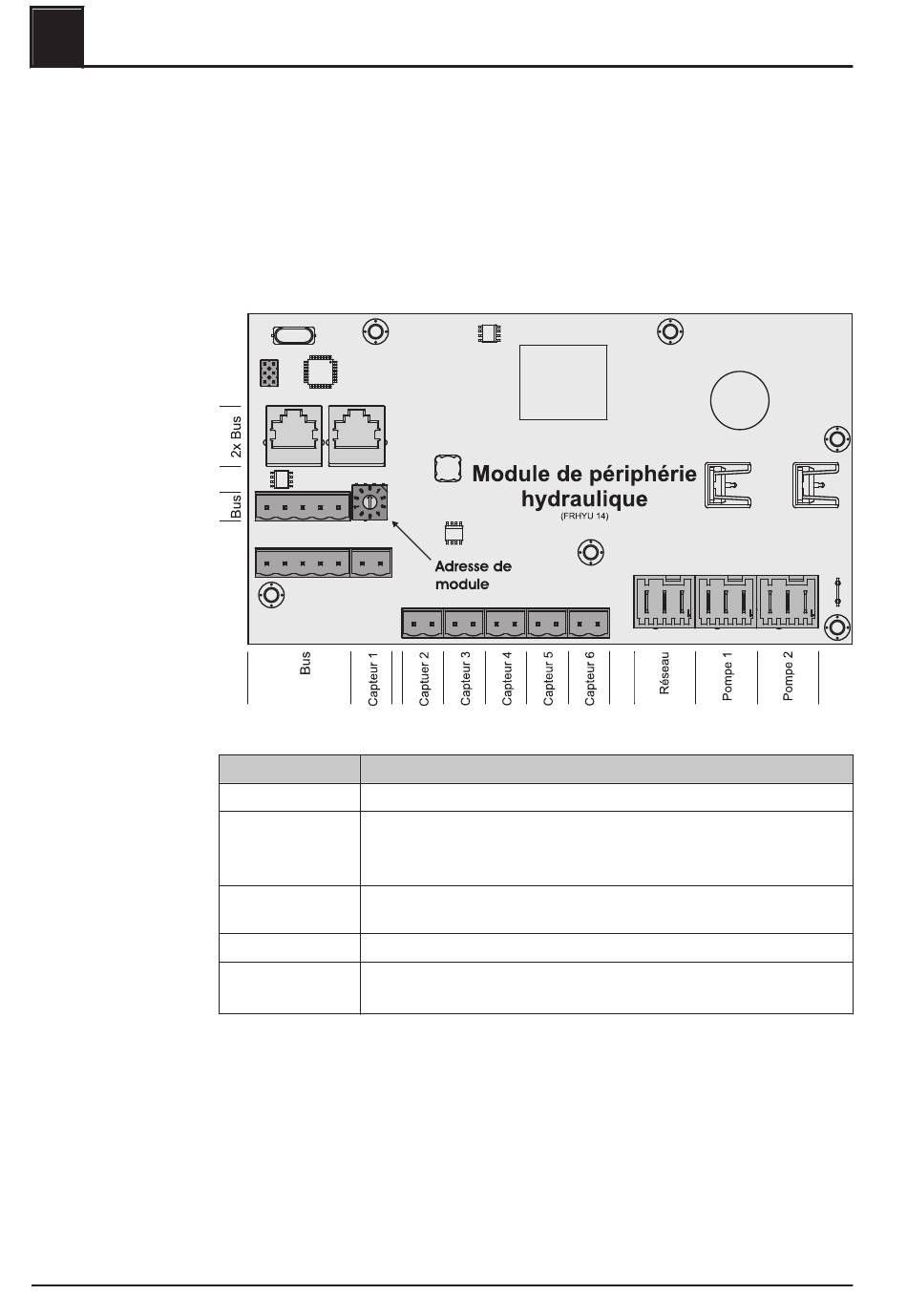

6.2.2 Module hydraulique
82
Le module hydraulique met à disposition les connexions pour les capteurs et les pom‐
pes des composants hydrauliques (accumulateur, préparateur ECS, ...).
Un module hydraulique est inclus dans la livraison standard (adresse 0). Il est pos‐
sible de rajouter sept autre modules (adresses 1 à 7).
Veiller à affecter correctement l'adresse des modules.
⇨ Voir "Réglage de l'adresse de module" [Page 85]
Consignes de raccordement
Connecteur Dimensions du câble / spécifications / remarque
2 x bus Câble de raccordement CAT 5 RJ45 SFTP 1:1 affectation
Bus Branchement avec un câble - LIYCY multipaires 2x2x0,5 ;
⇨ Voir "Branchement du câble de bus" [Page 84]
❒ Remarque CAN L et CAN H ne doivent pas être reliés avec +UBUS !
Sondes 1 à 6 Câble de raccordement
câble de 25 m
Réseau Câble de raccordement
Pompe 1/2
Câble de raccordement
❒ Attention ! Ne pas utiliser de pompe moteur EC.
1) YMM selon ÖVE-K41-5 ou H05VV-F selon DIN VDE 0881-5
Froling SARL | F-67504 Haguenau Cedex, 84, route de Strasbourg | www.froling.fr
Branchement électrique et câblage
2 x 0,75 mm , blindé à partir d'une longueur de
1) 2
3 x 1,5 mm , fusible 10 A
1) 2
3 x 1,5 mm , max. 1,5A/230 V/280 W
1) 2
Modules d'extension
