DIGWM

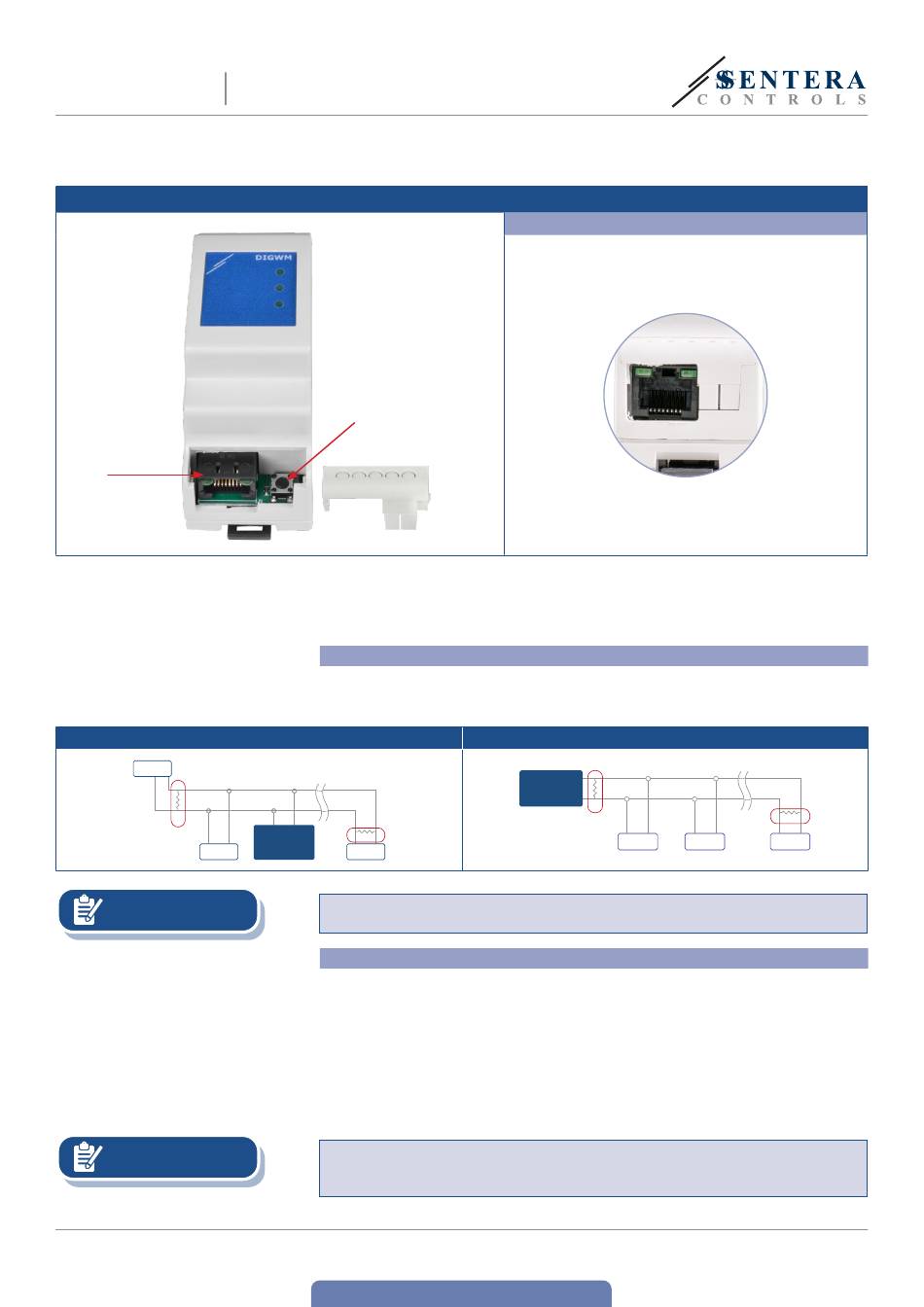

Fig. 3 Câblage et raccordements
Prise RJ45
Exemple 1
Slave 1
NBT
Slave 2
NOTE
NOTE
MIW-DIGWM-FR-000 - 16 / 09 / 2024
PASSERELLE INTERNET WI-FI SENTERA
POUR MONTAGE SUR RAIL DIN
2.
Connectez les dispositifs esclaves (Sentera) et le 24 VCC via Power over Modbus
à la prise RJ45 (voir «Câblage et connexions»).
Interrupteur
tactile
3.
La LED rouge indique que l'unité est alimentée, mais qu'aucune connexion Wi-Fi
n'est disponible.
4.
Reportez-vous au Guide de l'utilisateur, disponible sur le site Web de Sentera
pour connecter l'appareil au réseau Wi-Fi et à SenteraWeb.
Réglages optionnels
Si votre unité démarre ou termine le réseau (voir Exemple 1 et Exemple 2), activez la
résistance NBT via 3SModbus. Si votre appareil n'est pas un dispositif de terminaison,
laissez la résistance NBT désactivée (paramètre Modbus par défaut).
RX
ТX
NBT
Master
Slave n
Connectez la terminaison NBT uniquement dans les deux unités les plus éloignées
de la ligne réseau !
Mise à jour du micrologiciel
De nouvelles fonctionnalités et corrections de bugs sont rendues disponibles via une
mise à jour du micrologiciel. Si votre appareil ne dispose pas du dernier micrologiciel
installé, il peut être mis à jour. SenteraWeb est le moyen le plus simple de mettre
à jour le micrologiciel de l'appareil. Si aucune connexion Internet n'est disponible,
un nouveau firmware peut également être installé via la prise RJ45. Pour lancer
cette procédure, placez un cavalier sur les broches 3 et 4 de l'en-tête P1 PROG et
redémarrez l'alimentation. L'unité est maintenant prête à recevoir une mise à jour du
firmware d'un ordinateur, à l'aide de l'application 3SM Boot (qui fait partie de la suite
logicielle 3SM Center, disponible sur le site Web de Sentera).
Assurez-vous que l'alimentation n'est pas interrompue pendant la procédure
de « chargeur de démarrage », sinon vous risquez de perdre des données non
enregistrées.
retour à la table des matières
Prise RJ45 Alimentation Modbus RTU et 24 VCC
Exemple 2
Master
NBT
www.sentera.eu
RX
ТX
NBT
Slave 2 Slave n
Slave 1
7 - 9
