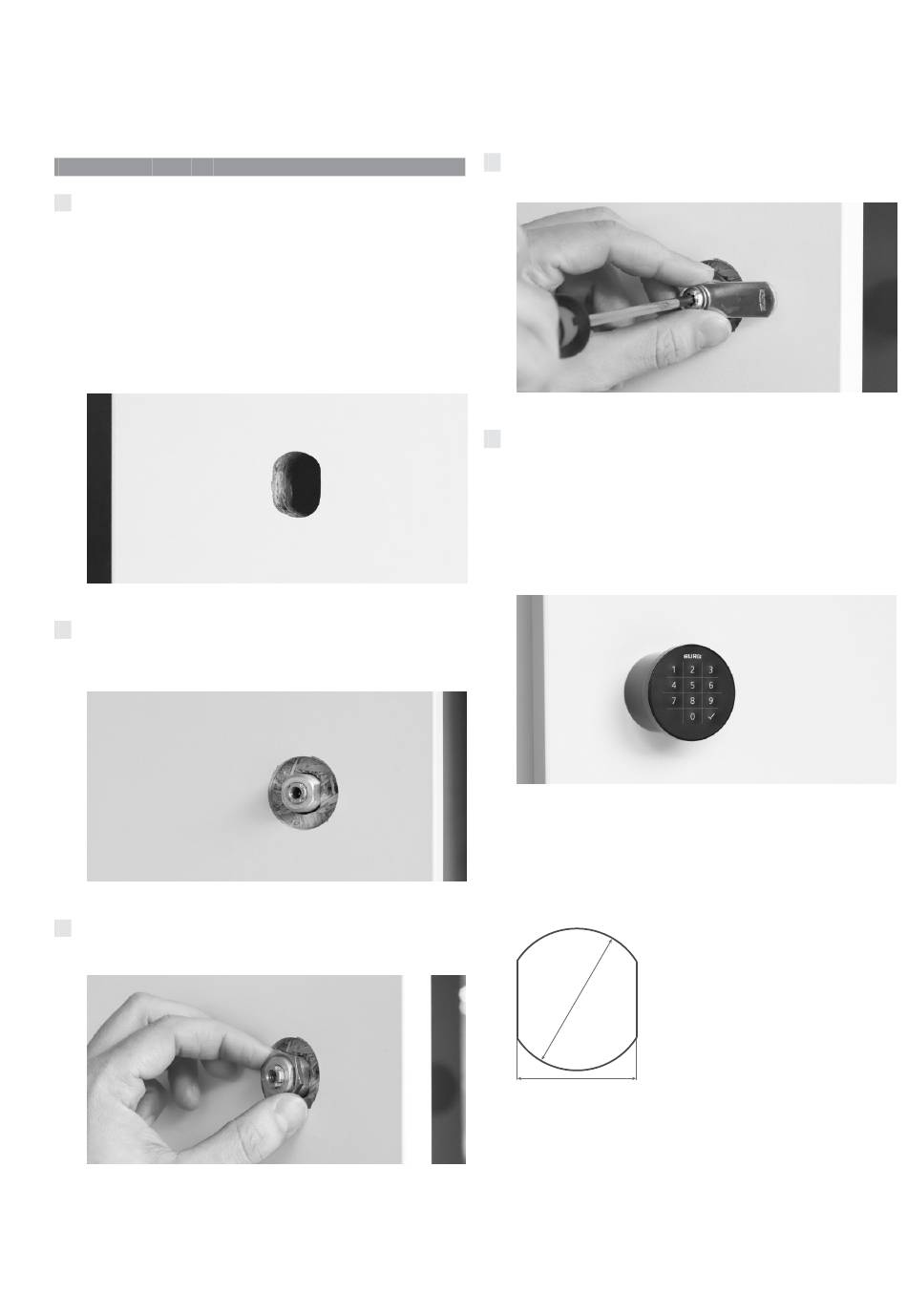

Assemblage Retro Fit
1 Préparer le trou d'installation sur la façade de la porte selon
les dimensions d'installation décrites ci-dessous. Notez
qu'il peut être nécessaire de fraiser une cavité adaptée
en deux étapes pour les façades en bois et en MDF. Cet
évidement n'est pas nécessaire pour les façades en
métal.
Note : Si vous avez besoin d'un gabarit (fichier de
pas) pour le fraisage, le poinçonnage ou la
découpe
au
laser,
représentant BURG.
2 Insérer le corps de la serrure dans le trou d'installation
depuis l'extérieur de la porte. Veillez à ce que le logo
BURG sur la face avant du bouton soit en haut.
3 Placer l'écrou de fixation sur la serrure par l'arrière. Serrer
l'écrou à l'aide d'une clé à douille (SW22).
veuillez
contacter
votre
4 Placer la came et la fixer avec la vis Torx (Torx 30)
fournie.
5 Vérifiez ensuite si le pêne dormant s'accroche suffisamment
à la gâche ou à la feuillure lorsqu'il est fermé. Le pêne doit
pouvoir être tourné dans sa position finale sans pression
ni résistance lorsque le système de verrouillage est fermé.
Remarque : la fermeture peut être réglée de manière
optimale à l'aide d'une gâche adaptable. Pour plus
d'informations, veuillez contacter votre interlocuteur chez
BURG.
Dimensions de montage
Les dimensions du trou d'installation à l'extérieur de la
porte s'appliquent à l'installation dans des façades en
bois, HPL et acier.
¯19mm
16 mm
Remarque : Les dessins ci-
contre ne sont pas à l'échelle et
ne peuvent servir de modèle
pour le fraisage. Pour obtenir un
gabarit (fichier étape), veuillez
contacter votre interlocuteur
chez BURG.
6
