Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
▶
Visser l'unité de
base et l'unité de
nettoyage S. au
Risques de graves dommages corporels et matériels dus aux résidus de soudure
sol (fondation) et
éjectés de l'orifice de nettoyage de l'unité de nettoyage.
les relier en-
Toujours placer l'unité de nettoyage de manière à ce que les résidus de soudure
semble
enlevés soient collectés dans un récipient approprié directement au niveau de la
station de nettoyage.
Danger en cas de basculement ou de chute des appareils.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
AVERTISSEMENT!
Si le faisceau de liaison doit être débranché après la mise en service de
l'unité de base, penser avant tout à :
déconnecter l'alimentation en tension de l'unité de base ;
déconnecter l'alimentation en air comprimé de l'unité de base.
AVERTISSEMENT!
AVERTISSEMENT!
En fonction du sol (fondation), des accessoires de fixation différents sont
nécessaires pour le montage des différents composants.
Les accessoires de fixation ne sont donc pas compris dans la livraison des
différents composants. L'installateur est personnellement responsable du
choix adapté des accessoires de fixation.
(1)
(4)

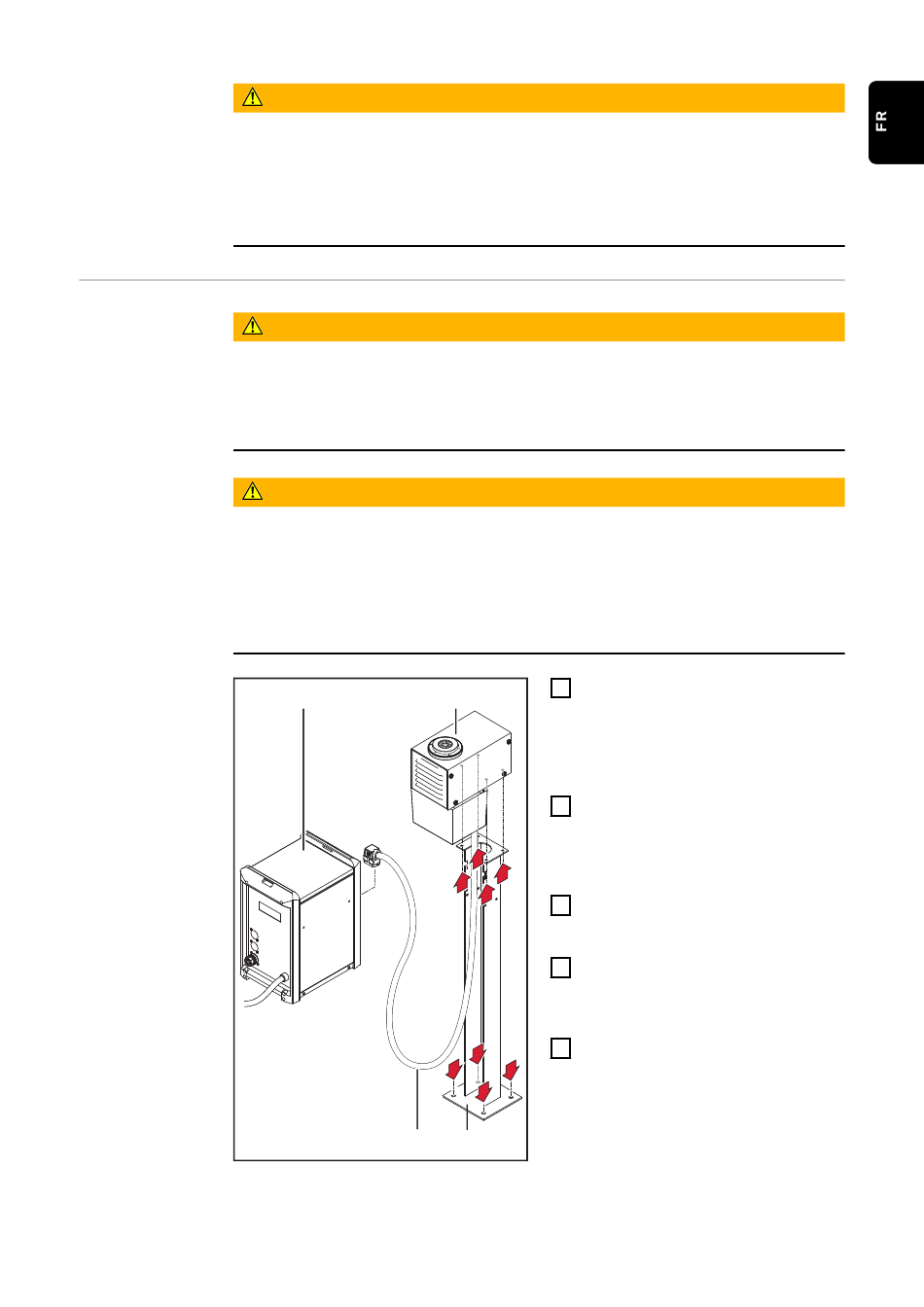

Positionner l'unité de base (1) de
1
(2)
manière stable hors de la plage de
soudage sur un sol plat, résistant
et exempt de toute vibration et le
visser à l'aide d'accessoires de fixa-
tion adaptés.
Positionner le support de fixation
2
(3) sur un sol plat, résistant et
exempt de toute vibration et le vis-
ser à l'aide d'accessoires de fixation
adaptés.
Visser l'unité de nettoyage (2) au
3
support de fixation (3) à l'aide des
accessoires de fixation choisis.
Raccorder le faisceau de liaison (4)
4
au niveau du Connecteur de l'unité
de nettoyage (page 35) à l'unité de
base.
Rabattre le blocage de sécurité sur
5
le connecteur de l'unité de net-
toyage pour éviter tout débranche-
ment involontaire du faisceau de
liaison.
(3)
47
